仕様・寸法を表示する

追加工・オプション

鍋屋バイテック

グラブスクリュー SGP

Name: グラブスクリュー SGP
Brand: 鍋屋バイテック
SKU: 221000110513
Rating: 4.5 (2 reviews)

カタログ

一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常単価(税別): 163円～ 743円

税込価格: 179円～ 817円

M3〜M12までのねじサイズで、ねじ長さも選べるグラブスクリュー。【特長】・ワ...

詳細情報を確認する

本体材質：

クロムモリブデン鋼

型番

未確定105件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

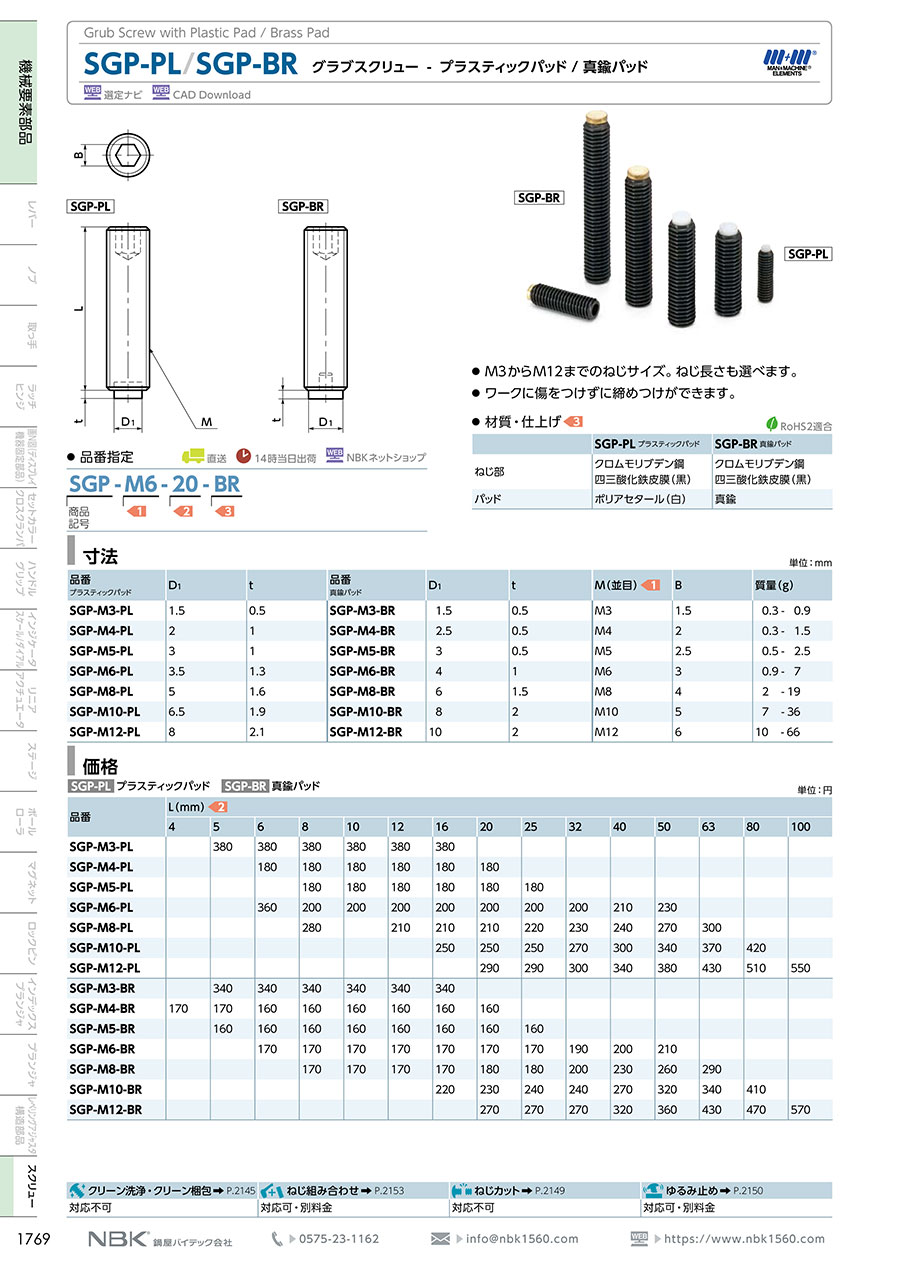

SGP-PLの外観

SGP-BRの外観

SGP-PL／BRの寸法図

（単位：mm）

品番プラスティックパッド	D₁	t	品番真鍮パッド	D₁	t	M（並目）	B	質量（g）
SGP-M3-PL	1.5	0.5	SGP-M3-BR	1.5	0.5	M3	1.5	0.3-0.9
SGP-M4-PL	2	1	SGP-M4-BR	2.5	0.5	M4	1.5	0.3-1.5
SGP-M5-PL	3	1	SGP-M5-BR	3	0.5	M5	2.5	0.5-2.5
SGP-M6-PL	3.5	1.3	SGP-M6-BR	4	1	M6	3	0.9-7
SGP-M8-PL	5	1.6	SGP-M8-BR	6	1.5	M8	4	2-19
SGP-M10-PL	6.5	1.9	SGP-M10-BR	8	2	M10	5	7-36
SGP-M12-PL	8	2.1	SGP-M12-BR	10	2	M12	6	10-66

品番	L（mm）
品番	4	5	6	8	10	12	16	20	25	32	40	50	63	80	100
SGP-M3-PL	-	●	●	●	●	●	●	-	-	-	-	-	-	-	-
SGP-M4-PL	-	-	●	●	●	●	●	●	-	-	-	-	-	-	-
SGP-M5-PL	-	-	-	●	●	●	●	●	●	-	-	-	-	-	-
SGP-M6-PL	-	-	-	-	●	●	●	●	●	●	●	●	-	-	-
SGP-M8-PL	-	-	-	-	-	●	●	●	●	●	●	●	●	-	-
SGP-M10-PL	-	-	-	-	-	-	●	●	●	●	●	●	●	●	-
SGP-M12-PL	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●
SGP-M3-BR	-	●	●	●	●	●	●	-	-	-	-	-	-	-	-
SGP-M4-BR	-	-	●	●	●	●	●	●	-	-	-	-	-	-	-
SGP-M5-BR	-	-	-	●	●	●	●	●	●	-	-	-	-	-	-
SGP-M6-BR	-	-	-	-	●	●	●	●	●	●	●	●	-	-	-
SGP-M8-BR	-	-	-	-	-	●	●	●	●	●	●	●	●	-	-
SGP-M10-BR	-	-	-	-	-	-	●	●	●	●	●	●	●	●	-
SGP-M12-BR	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数:

型番	本体長さ(mm)	先端部材質	ネジサイズM	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SGP-M3X5-BR	5	真鍮	3	1個	345円( 380円 )	在庫品1日目当日出荷可能
SGP-M3X5-PL	5	ポリアセタール	3	1個	396円( 436円 )	在庫品1日目当日出荷可能
SGP-M3X6-BR	6	真鍮	3	1個	352円( 387円 )	在庫品1日目当日出荷可能
SGP-M3X6-PL	6	ポリアセタール	3	1個	380円( 418円 )	在庫品1日目当日出荷可能
SGP-M3X8-BR	8	真鍮	3	1個	352円( 387円 )	在庫品1日目当日出荷可能
SGP-M3X8-PL	8	ポリアセタール	3	1個	390円( 429円 )	在庫品1日目当日出荷可能
SGP-M3X10-BR	10	真鍮	3	1個	342円( 376円 )	4日目
SGP-M3X10-PL	10	ポリアセタール	3	1個	390円( 429円 )	在庫品1日目当日出荷可能
SGP-M3X12-BR	12	真鍮	3	1個	386円( 425円 )	在庫品1日目当日出荷可能
SGP-M3X12-PL	12	ポリアセタール	3	1個	390円( 429円 )	在庫品1日目当日出荷可能
SGP-M3X16-BR	16	真鍮	3	1個	352円( 387円 )	在庫品1日目当日出荷可能
SGP-M3X16-PL	16	ポリアセタール	3	1個	428円( 471円 )	在庫品1日目当日出荷可能
SGP-M4-5-BR	5	真鍮	4	1個	187円( 206円 )	4日目
SGP-M4X6-BR	6	真鍮	4	1個	203円( 223円 )	4日目
SGP-M4X6-PL	6	ポリアセタール	4	1個	237円( 261円 )	在庫品1日目当日出荷可能
注文停止中 SGP-M4X8-BR	8	真鍮	4	1個	215円( 237円 )	-
SGP-M4X8-PL	8	ポリアセタール	4	1個	214円( 235円 )	在庫品1日目当日出荷可能
SGP-M4X10-BR	10	真鍮	4	1個	201円( 221円 )	在庫品1日目当日出荷可能
SGP-M4X10-PL	10	ポリアセタール	4	1個	237円( 261円 )	在庫品1日目当日出荷可能
SGP-M4X12-BR	12	真鍮	4	1個	201円( 221円 )	在庫品1日目当日出荷可能
SGP-M4X12-PL	12	ポリアセタール	4	1個	214円( 235円 )	在庫品1日目当日出荷可能
SGP-M4X16-BR	16	真鍮	4	1個	201円( 221円 )	在庫品1日目当日出荷可能
SGP-M4X16-PL	16	ポリアセタール	4	1個	214円( 235円 )	在庫品1日目当日出荷可能
SGP-M4X20-BR	20	真鍮	4	1個	201円( 221円 )	在庫品1日目当日出荷可能
SGP-M4X20-PL	20	ポリアセタール	4	1個	233円( 256円 )	在庫品1日目当日出荷可能
SGP-M5-5-BR	5	真鍮	5	1個	214円( 235円 )	4日目
SGP-M5X8-BR	8	真鍮	5	1個	163円( 179円 )	在庫品1日目当日出荷可能
SGP-M5X8-PL	8	ポリアセタール	5	1個	237円( 261円 )	在庫品1日目当日出荷可能
SGP-M5X10-BR	10	真鍮	5	1個	203円( 223円 )	在庫品1日目当日出荷可能
SGP-M5X10-PL	10	ポリアセタール	5	1個	233円( 256円 )	在庫品1日目当日出荷可能
SGP-M5X12-BR	12	真鍮	5	1個	201円( 221円 )	在庫品1日目当日出荷可能
SGP-M5X12-PL	12	ポリアセタール	5	1個	214円( 235円 )	在庫品1日目当日出荷可能
注文停止中 SGP-M5X16-BR	16	真鍮	5	1個	213円( 234円 )	-
SGP-M5X16-PL	16	ポリアセタール	5	1個	237円( 261円 )	在庫品1日目当日出荷可能
SGP-M5X20-BR	20	真鍮	5	1個	213円( 234円 )	在庫品1日目当日出荷可能
SGP-M5X20-PL	20	ポリアセタール	5	1個	214円( 235円 )	在庫品1日目当日出荷可能
注文停止中 SGP-M5X25-BR	25	真鍮	5	1個	195円( 215円 )	-
SGP-M5X25-PL	25	ポリアセタール	5	1個	233円( 256円 )	在庫品1日目当日出荷可能
SGP-M6-6-BR	6	真鍮	6	1個	226円( 249円 )	4日目
SGP-M6-6-PL	6	ポリアセタール	6	1個	436円( 480円 )	4日目
SGP-M6-8-PL	8	ポリアセタール	6	1個	230円( 253円 )	4日目
SGP-M6X10-BR	10	真鍮	6	1個	213円( 234円 )	在庫品1日目当日出荷可能
SGP-M6X10-PL	10	ポリアセタール	6	1個	226円( 249円 )	在庫品1日目当日出荷可能
SGP-M6X12-BR	12	真鍮	6	1個	214円( 235円 )	在庫品1日目当日出荷可能
SGP-M6X12-PL	12	ポリアセタール	6	1個	246円( 271円 )	在庫品1日目当日出荷可能
SGP-M6X16-BR	16	真鍮	6	1個	171円( 188円 )	在庫品1日目当日出荷可能
SGP-M6X16-PL	16	ポリアセタール	6	1個	255円( 281円 )	在庫品1日目当日出荷可能
SGP-M6X20-BR	20	真鍮	6	1個	214円( 235円 )	在庫品1日目当日出荷可能
SGP-M6X20-PL	20	ポリアセタール	6	1個	235円( 259円 )	在庫品1日目当日出荷可能
SGP-M6X25-BR	25	真鍮	6	1個	243円( 267円 )	在庫品1日目当日出荷可能
SGP-M6X25-PL	25	ポリアセタール	6	1個	266円( 293円 )	在庫品1日目当日出荷可能
SGP-M6X32-BR	32	真鍮	6	1個	255円( 281円 )	在庫品1日目当日出荷可能
SGP-M6X40-BR	40	真鍮	6	1個	245円( 270円 )	在庫品1日目当日出荷可能
SGP-M6X40-PL	40	ポリアセタール	6	1個	285円( 314円 )	在庫品1日目当日出荷可能
SGP-M6X50-BR	50	真鍮	6	1個	305円( 336円 )	在庫品1日目当日出荷可能
SGP-M6X50-PL	50	ポリアセタール	6	1個	311円( 342円 )	在庫品1日目当日出荷可能
SGP-M8-8-PL	8	ポリアセタール	8	1個	347円( 382円 )	4日目
SGP-M8X12-BR	12	真鍮	8	1個	244円( 268円 )	在庫品1日目当日出荷可能
SGP-M8X12-PL	12	ポリアセタール	8	1個	265円( 292円 )	在庫品1日目当日出荷可能
SGP-M8X16-BR	16	真鍮	8	1個	244円( 268円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

M3〜M12までのねじサイズで、ねじ長さも選べるグラブスクリュー。
【特長】
・ワークに傷をつけずに締めつけが可能。
【用途】
・ワークなどの押さえ・締めつけ、位置決め、ストッパなどの用途に最適。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
