鍋屋バイテック

鍋屋バイテック

クランピングボルト SCB・ SCBS-FB

クランピングボルト SCB・ SCBS-FB
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
860円 ～ 3,153円
税込価格
946円 ～ 3,468円

ワークなどの押さえに最適なクランピングボルト。【特長】・すべてのサイズを全ねじ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定33件の候補があります。

Loading...

商品情報

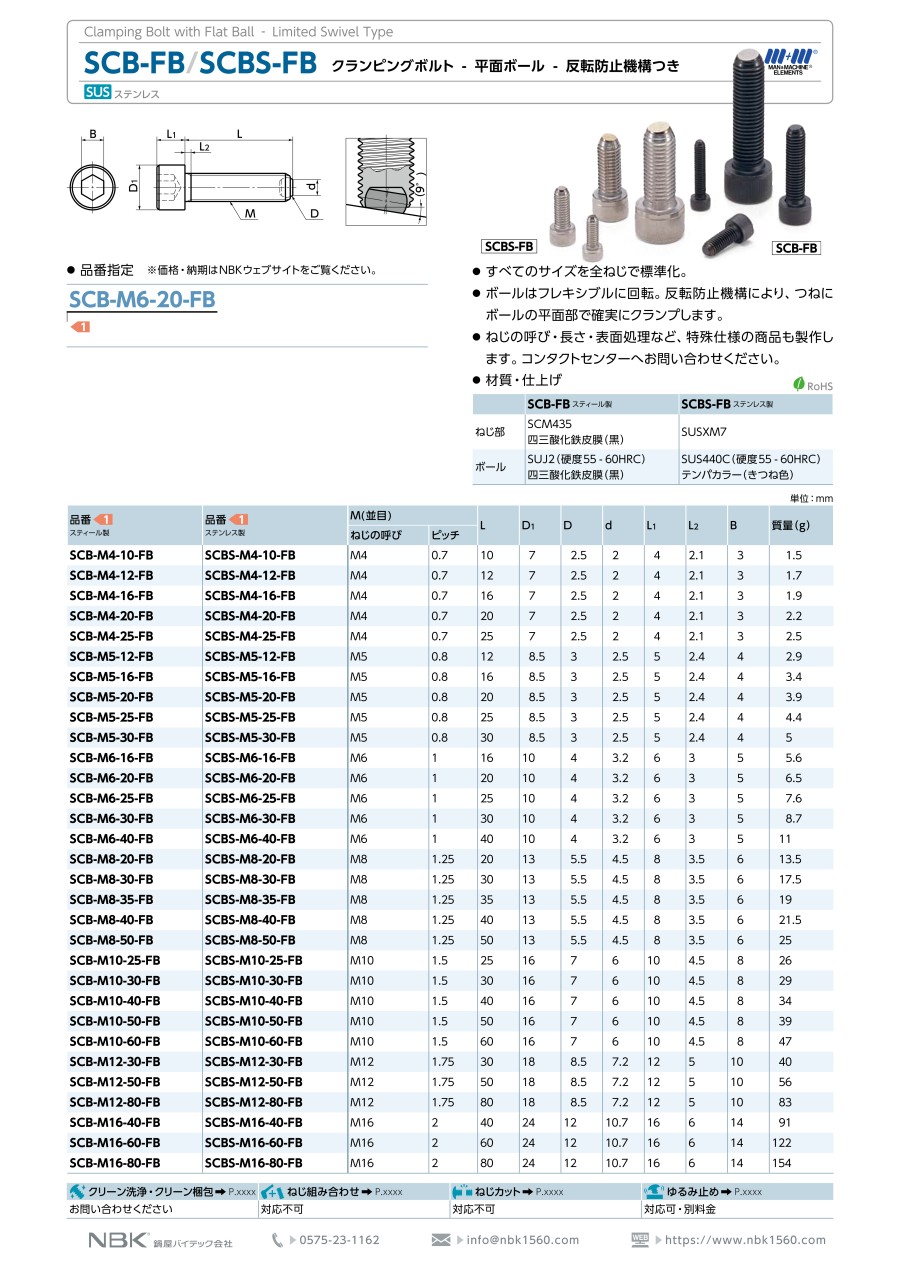

クランピングボルト SCB-FB／SCBS-FBの仕様

クランピングボルト SCB-FB／SCBS-FBの外観

クランピングボルト SCB-FB／SCBS-FBの外観

クランピングボルト SCB-FB／SCBS-FBの寸法図

クランピングボルト SCB-FB／SCBS-FBの寸法図



（単位：mm）



品番
スティール製		品番
ステンレス製		M（並目）LD1DdL1L2B質量（g）
SCB-M6-16-FBSCBS-M6-16-FBM6161043.26355.6
SCB-M6-20-FBSCBS-M6-20-FBM6201043.26356.5
SCB-M6-25-FBSCBS-M6-25-FBM6251043.26357.6
SCB-M6-30-FBSCBS-M6-30-FBM6301043.26358.7
SCB-M6-40-FBSCBS-M6-40-FBM6401043.263511
SCB-M8-20-FBSCBS-M8-20-FBM820135.54.583.5613.5
SCB-M8-30-FBSCBS-M8-30-FBM830135.54.583.5617.5
SCB-M8-35-FBSCBS-M8-35-FBM835135.54.583.5619
SCB-M8-40-FBSCBS-M8-40-FBM840135.54.583.5621.5
SCB-M8-50-FBSCBS-M8-50-FBM850135.54.583.5625
SCB-M10-25-FBSCBS-M10-25-FBM10251676104.5826
SCB-M10-30-FBSCBS-M10-30-FBM10301676104.5829
SCB-M10-40-FBSCBS-M10-40-FBM10401676104.5834
SCB-M10-50-FBSCBS-M10-50-FBM10501676104.5839
SCB-M10-60-FBSCBS-M10-60-FBM10601676104.5847
SCB-M12-30-FBSCBS-M12-30-FBM1230188.57.21251040
SCB-M12-50-FBSCBS-M12-50-FBM1250188.57.21251056
SCB-M12-80-FBSCBS-M12-80-FBM1280188.57.21251083
SCB-M16-40-FBSCBS-M16-40-FBM1640241210.71661491
SCB-M16-60-FBSCBS-M16-60-FBM1660241210.716614122
SCB-M16-80-FBSCBS-M16-80-FBM1680241210.716614154

材質・仕上げ

-SCB-FB スティール製SCBS-FB ステンレス製
ねじ部SCM435
四三酸化鉄皮膜（黒）		SUSXM7
ボールSUJ2（硬度55-60HRC）
四三酸化鉄皮膜（黒）		SUS440C（硬度55-60HRC）
テンパカラー（きつね色）

型番リスト

表示件数:
  1. 1
型番
ねじ径
材質（ねじ部）
材質（先端部）
本体長さ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
SCM435
SUJ2
10
10

1個

964円( 1,060円 )

4日目

4
SCM435
SUJ2
12
10

1個

884円( 972円 )

4日目

4
SCM435
SUJ2
16
10

1個

964円( 1,060円 )

4日目

4
SCM435
SUJ2
20
10

1個

884円( 972円 )

4日目

4
SCM435
SUJ2
25
10

1個

964円( 1,060円 )

4日目

5
SCM435
SUJ2
12
10

1個

860円( 946円 )

4日目

5
SCM435
SUJ2
16
10

1個

938円( 1,032円 )

4日目

5
SCM435
SUJ2
20
10

1個

860円( 946円 )

4日目

5
SCM435
SUJ2
25
10

1個

860円( 946円 )

4日目

5
SCM435
SUJ2
30
10

1個

860円( 946円 )

4日目

6
SCM435
SUJ2
46
-

1個

869円( 956円 )

在庫品1日目

当日出荷可能

8
SCM435
SUJ2
38
-

1個

930円( 1,023円 )

在庫品1日目

当日出荷可能

8
SCM435
SUJ2
43
-

1個

930円( 1,023円 )

在庫品1日目

当日出荷可能

8
SCM435
SUJ2
58
-

1個

930円( 1,023円 )

在庫品1日目

当日出荷可能

10
SCM435
SUJ2
35
-

1個

1,150円( 1,265円 )

3日目

10
SCM435
SUJ2
40
-

1個

1,150円( 1,265円 )

3日目

10
SCM435
SUJ2
60
-

1個

1,150円( 1,265円 )

在庫品1日目

当日出荷可能

12
SCM435
SUJ2
62
-

1個

1,302円( 1,432円 )

在庫品1日目

当日出荷可能

12
SCM435
SUJ2
92
-

1個

1,302円( 1,432円 )

在庫品1日目

当日出荷可能

16
SCM435
SUJ2
56
-

1個

1,776円( 1,954円 )

在庫品1日目

当日出荷可能

4
SUSXM7
SUS440C
12
10

1個

887円( 976円 )

4日目

4
SUSXM7
SUS440C
16
10

1個

964円( 1,060円 )

4日目

4
SUSXM7
SUS440C
20
10

1個

964円( 1,060円 )

4日目

4
SUSXM7
SUS440C
25
10

1個

964円( 1,060円 )

4日目

5
SUSXM7
SUS440C
12
10

1個

1,123円( 1,235円 )

4日目

5
SUSXM7
SUS440C
16
10

1個

1,123円( 1,235円 )

4日目

5
SUSXM7
SUS440C
20
10

1個

1,123円( 1,235円 )

4日目

5
SUSXM7
SUS440C
25
10

1個

1,030円( 1,133円 )

4日目

5
SUSXM7
SUS440C
30
10

1個

1,030円( 1,133円 )

4日目

6
SUSXM7
SUS440C
22
-

1個

908円( 999円 )

在庫品1日目

当日出荷可能

10
SUSXM7
SUS440C
70
-

1個

1,367円( 1,504円 )

在庫品1日目

当日出荷可能

12
SUSXM7
SUS440C
62
-

1個

1,843円( 2,027円 )

在庫品1日目

当日出荷可能

16
SUSXM7
SUS440C
96
-

1個

3,153円( 3,468円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

ワークなどの押さえに最適なクランピングボルト。
【特長】
・すべてのサイズを全ねじで標準化。
・ボールは9°までフレキシブルに回転。
・反転防止機構により、つねにボールの平面部で確実にクランプする。
【用途】
・ツールホルダの止めねじや圧力ピース・ストッパなどに。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
