クランピングスクリュー SCS-GB・SCSS-GB
- 通常単価(税別)
- 1,322円～2,584円
- 税込単価
- 1,454円～2,842円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
ボールは9°までフレキシブルに回転するギザボール付きクランピングスクリュー。【特長】・反転防止機構によ...
詳細を確認
未確定：候補が26型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
クランピングスクリュー ギザボール 反転防止機構つきの仕様
SCS-GBの外観
- ねじ部材質：SCM435
- ねじ部仕上げ：四三酸化鉄皮膜（黒）
- ボール部材質：SUJ2（硬度55-60HRC）
SCSS-GBの外観
- ねじ部材質：SUSXM7
- ボール部材質：SUS440C（硬度55-60HRC）
※上記の商品画像は代表画像です。
SCS-GB／SCSS-GBの寸法図
（単位：mm）
| 品番 スティール製 | 品番 ステンレス製 | M（並目） | L | D | d | B | 質量（g） |
|---|---|---|---|---|---|---|---|
| SCS-M6-10-GB | SCSS-M6-10-GB | M6 | 10 | 4 | 3.2 | 3 | 1.5 |
| SCS-M6-16-GB | SCSS-M6-16-GB | M6 | 16 | 4 | 3.2 | 3 | 2.5 |
| SCS-M6-20-GB | SCSS-M6-20-GB | M6 | 20 | 4 | 3.2 | 3 | 3.4 |
| SCS-M6-25-GB | SCSS-M6-25-GB | M6 | 25 | 4 | 3.2 | 3 | 4 |
| SCS-M8-10-GB | SCSS-M8-10-GB | M8 | 10 | 5.5 | 4.5 | 4 | 2.5 |
| SCS-M8-12-GB | SCSS-M8-12-GB | M8 | 12 | 5.5 | 4.5 | 4 | 3.2 |
| SCS-M8-20-GB | SCSS-M8-20-GB | M8 | 20 | 5.5 | 4.5 | 4 | 5.7 |
| SCS-M8-25-GB | SCSS-M8-25-GB | M8 | 25 | 5.5 | 4.5 | 4 | 7.7 |
| SCS-M8-30-GB | SCSS-M8-30-GB | M8 | 30 | 5.5 | 4.5 | 4 | 9 |
| SCS-M10-12-GB | SCSS-M10-12-GB | M10 | 12 | 7 | 6 | 5 | 5 |
| SCS-M10-16-GB | SCSS-M10-16-GB | M10 | 16 | 7 | 6 | 5 | 7 |
| SCS-M10-20-GB | SCSS-M10-20-GB | M10 | 20 | 7 | 6 | 5 | 9.5 |
| SCS-M10-25-GB | SCSS-M10-25-GB | M10 | 25 | 7 | 6 | 5 | 11 |
| SCS-M10-35-GB | SCSS-M10-35-GB | M10 | 35 | 7 | 6 | 5 | 16 |
| SCS-M12-16-GB | SCSS-M12-16-GB | M12 | 16 | 8.5 | 7.2 | 6 | 10 |
| SCS-M12-20-GB | SCSS-M12-20-GB | M12 | 20 | 8.5 | 7.2 | 6 | 12.5 |
| SCS-M12-30-GB | SCSS-M12-30-GB | M12 | 30 | 8.5 | 7.2 | 6 | 20 |
| SCS-M12-40-GB | SCSS-M12-40-GB | M12 | 40 | 8.5 | 7.2 | 6 | 28 |
| SCS-M16-20-GB | SCSS-M16-20-GB | M16 | 20 | 12 | 10.7 | 8 | 22 |
| SCS-M16-25-GB | SCSS-M16-25-GB | M16 | 25 | 12 | 10.7 | 8 | 28 |
| SCS-M16-35-GB | SCSS-M16-35-GB | M16 | 35 | 12 | 10.7 | 8 | 41 |
| SCS-M16-50-GB | SCSS-M16-50-GB | M16 | 50 | 12 | 10.7 | 8 | 48 |
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,435円 ( 1,579円 ) | 4日目 |
1,326円 ( 1,459円 ) | 4日目 |
1,322円 ( 1,454円 ) | 4日目 |
1,322円 ( 1,454円 ) | 4日目 |
1,326円 ( 1,459円 ) | 4日目 |
1,432円 ( 1,575円 ) | 4日目 |
1,412円 ( 1,553円 ) | 在庫品1日目当日出荷可能 |
1,432円 ( 1,575円 ) | 在庫品1日目当日出荷可能 |
1,412円 ( 1,553円 ) | 在庫品1日目当日出荷可能 |
1,664円 ( 1,830円 ) | 在庫品1日目当日出荷可能 |
1,854円 ( 2,039円 ) | 3日目 |
1,947円 ( 2,142円 ) | 在庫品1日目当日出荷可能 |
1,934円 ( 2,127円 ) | 在庫品1日目当日出荷可能 |
2,039円 ( 2,243円 ) | 在庫品1日目当日出荷可能 |
2,584円 ( 2,842円 ) | 在庫品1日目当日出荷可能 |
1,437円 ( 1,581円 ) | 4日目 |
1,641円 ( 1,805円 ) | 4日目 |
1,433円 ( 1,576円 ) | 4日目 |
1,597円 ( 1,757円 ) | 4日目 |
1,537円 ( 1,691円 ) | 4日目 |
1,541円 ( 1,695円 ) | 4日目 |
1,524円 ( 1,676円 ) | 在庫品1日目当日出荷可能 |
1,524円 ( 1,676円 ) | 3日目 |
2,056円 ( 2,262円 ) | 在庫品1日目当日出荷可能 |
2,306円 ( 2,537円 ) | 在庫品1日目当日出荷可能 |
2,306円 ( 2,537円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ボールは9°までフレキシブルに回転するギザボール付きクランピングスクリュー。
【特長】
・反転防止機構により確実にクランプする。
・鋳肌などの粗い面も、ギザボールが確実にクランプ可能。
【用途】
・ワークなどの押さえ。
・ツールホルダの止めねじや圧力ピース・ストッパなどに。

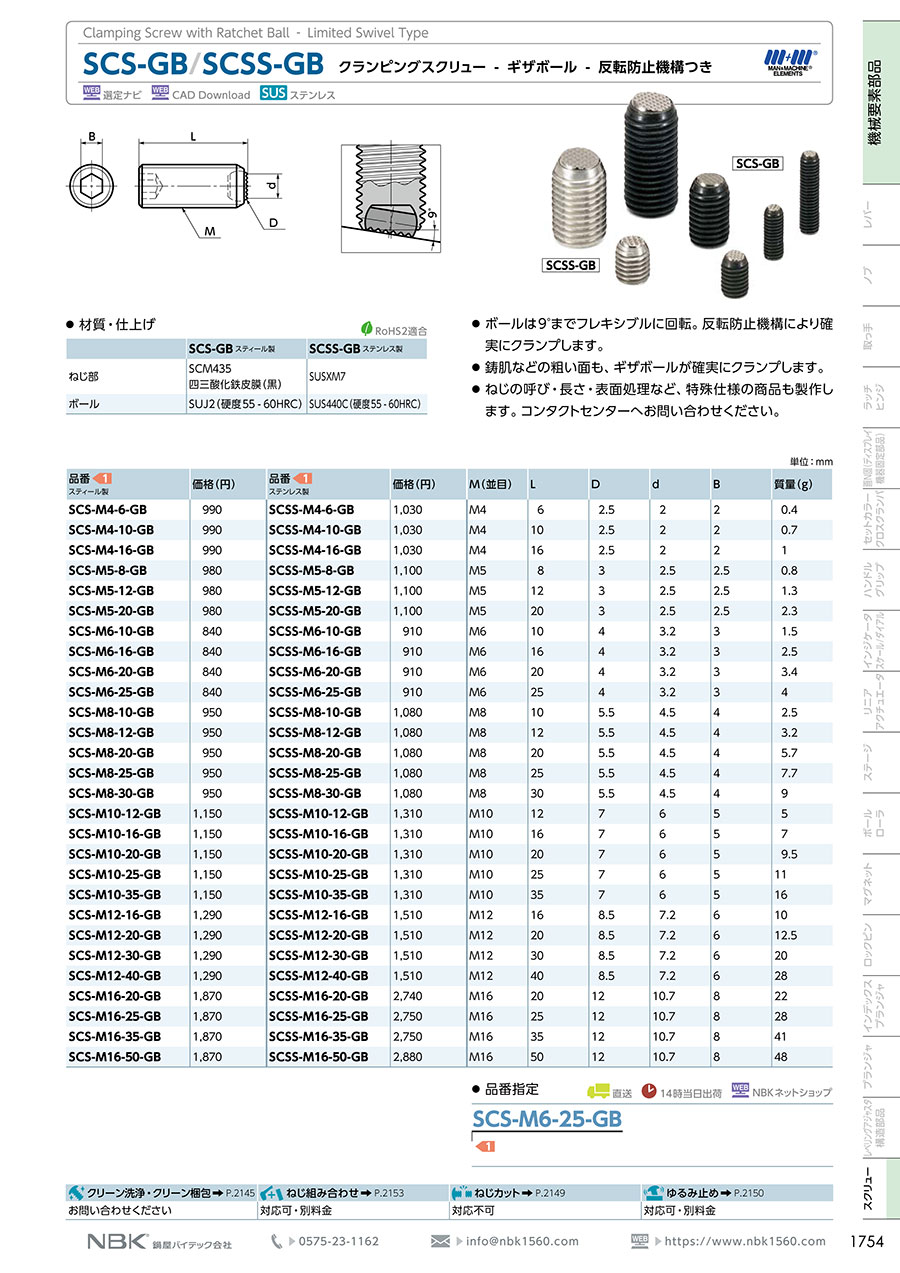

カタログ
