鍋屋バイテック

クランピングスクリュー SCS-F・SCSS-F・SCSS-F-F

Name: クランピングスクリュー SCS-F・SCSS-F・SCSS-F-F
Brand: 鍋屋バイテック
SKU: 221000110456
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 289円～1,278円

税込単価: 318円～1,406円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

平面ボールによる面接触のクランピングスクリュー。【特長】・ワークを傷つけない・ボールは9°までフレキシ...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

鍋屋バイテック

クランピングスクリュー SCS-R・SCSS-R・SCS-F-R

通常価格(税別)： 488円 (税込価格：537円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

クランピングスクリュー SCS-N・SCS-BR・SCSS-CE

通常価格(税別)： 557円 (税込価格：613円)

通常出荷日：在庫品1日目

未確定：候補が43型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

クランピングスクリュー平面ボールの仕様

SCS-Fの外観

SCSS-Fの外観

SCS-F-Fの外観

SCS-F/SCSS-Fの寸法図

SCS-F-Fの寸法図

規格表

（単位：mm）

品番スティール製	許容荷重（N）	品番ステンレス製	許容荷重（N）	M（並目）	L	D	d	B	質量（g）
SCS-M4-6-F	3,500	SCSS-M4-6-F	2,040	M4	6	2.5	2	2	0.4
SCS-M4-10-F	3,500	SCSS-M4-10-F	2,040	M4	10	2.5	2	2	0.7
SCS-M4-16-F	3,500	-	-	M4	16	2.5	2	2	1
SCS-M5-8-F	5,000	-	-	M5	8	3	2.5	2.5	0.8
-	-	SCSS-M5-12-F	3,000	M5	12	3	2.5	2.5	1.3
SCS-M5-20-F	5,000	SCSS-M5-20-F	3,000	M5	20	3	2.5	2.5	2.3
SCS-M6-10-F	9,000	SCSS-M6-10-F	4,500	M6	10	4	3.2	3	1.5
SCS-M6-16-F	9,000	SCSS-M6-16-F	4,500	M6	16	4	3.2	3	2.5
SCS-M6-20-F	9,000	SCSS-M6-20-F	4,500	M6	20	4	3.2	3	3.4
SCS-M6-25-F	9,000	-	-	M6	25	4	3.2	3	4
SCS-M8-10-F	15,000	-	-	M8	10	5.5	4.5	4	2.5
SCS-M8-12-F	15,000	SCSS-M8-12-F	9,000	M8	12	5.5	4.5	4	3.2
SCS-M8-20-F	15,000	-	-	M8	20	5.5	4.5	4	5.7
-	-	SCSS-M8-25-F	9,000	M8	25	5.5	4.5	4	7.7
SCS-M8-30-F	15,000	SCSS-M8-30-F	9,000	M8	30	5.5	4.5	4	9
-	-	SCSS-M10-16-F	14,400	M10	16	7	6	5	7
SCS-M10-35-F	24,000	SCSS-M10-35-F	14,400	M10	35	7	6	5	16
-	-	SCSS-M12-40-F	18,000	M12	40	8.5	7.2	6	28
SCS-M16-25-F	73,000	-	-	M16	25	12	10.7	8	28
SCS-M16-35-F	73,000	-	-	M16	35	12	10.7	8	41
SCS-M16-50-F	73,000	-	-	M16	50	12	10.7	8	48

（単位：mm）

型番スティール製	許容荷重（N）	M1（細目）	L	D	d	B	質量（g）
SCS-M6F-10-F	9,000	M6×0.75	10	4	3.2	3	1.5
SCS-M6F-16-F	9,000	M6×0.75	16	4	3.2	3	2.5
SCS-M6F-20-F	9,000	M6×0.75	20	4	3.2	3	3.4
SCS-M6F-25-F	9,000	M6×0.75	25	4	3.2	3	4
SCS-M8F-12-F	15,000	M8×1.0	12	5.5	4.5	4	3.2
SCS-M8F-20-F	15,000	M8×1.0	20	5.5	4.5	4	5.7
SCS-M8F-25-F	15,000	M8×1.0	25	5.5	4.5	4	7.7
SCS-M10F-16-F	24,000	M10×1.0	16	7	6	5	7
SCS-M10F-20-F	24,000	M10×1.0	20	7	6	5	9.5
SCS-M10F-25-F	24,000	M10×1.0	25	7	6	5	11
SCS-M10F-35-F	24,000	M10×1.0	35	7	6	5	16
SCS-M12F-20-F	30,000	M12×1.5	20	8.5	7.2	6	12.5
SCS-M12F-30-F	30,000	M12×1.5	30	8.5	7.2	6	20
SCS-M12F-40-F	30,000	M12×1.5	40	8.5	7.2	6	28

材質・仕上げ

	SCS-F	SCSS-F	SCS-F-F
ねじ部	SCM435 四三酸化鉄皮膜（黒）	SUSXM7	SCM435 四三酸化鉄皮膜（黒）
ボール	SUJ2（硬度55-60HRC）	SUS440C（硬度55-60HRC）	SUJ2（硬度55-60HRC）

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじ径	材質（ねじ部）	材質（先端部）	本体長さ	ねじ山種類	RoHS?	最小発注数量

4	SCM435	SUJ2	6	並目	-	1個
4	SCM435	SUJ2	10	並目	-	1個
4	SCM435	SUJ2	16	並目	-	1個
5	SCM435	SUJ2	8	並目	-	1個
5	SCM435	SUJ2	20	並目	-	1個
6	SCM435	SUJ2	10	並目	-	1個
6	SCM435	SUJ2	10	細目	10	1個
6	SCM435	SUJ2	16	細目	10	1個
6	SCM435	SUJ2	20	細目	10	1個
6	SCM435	SUJ2	25	細目	10	1個
6	SCM435	SUJ2	16	並目	-	1個
6	SCM435	SUJ2	20	並目	-	1個
6	SCM435	SUJ2	25	並目	-	1個
8	SCM435	SUJ2	12	細目	10	1個
8	SCM435	SUJ2	20	細目	10	1個
8	SCM435	SUJ2	25	細目	10	1個
8	SCM435	SUJ2	10	並目	-	1個
8	SCM435	SUJ2	12	並目	-	1個
8	SCM435	SUJ2	20	並目	-	1個
8	SCM435	SUJ2	30	並目	-	1個
10	SCM435	SUJ2	16	細目	10	1個
10	SCM435	SUJ2	20	細目	10	1個
10	SCM435	SUJ2	25	細目	10	1個
10	SCM435	SUJ2	35	細目	10	1個
10	SCM435	SUJ2	35	並目	-	1個
12	SCM435	SUJ2	20	細目	10	1個
12	SCM435	SUJ2	30	細目	10	1個
12	SCM435	SUJ2	40	細目	10	1個
16	SCM435	SUJ2	25	並目	-	1個
16	SCM435	SUJ2	35	並目	-	1個
16	SCM435	SUJ2	50	並目	-	1個
4	SUSXM7	SUS440C	6	並目	-	1個
4	SUSXM7	SUS440C	10	並目	-	1個
5	SUSXM7	SUS440C	12	並目	-	1個
5	SUSXM7	SUS440C	20	並目	-	1個
6	SUSXM7	SUS440C	10	並目	-	1個
6	SUSXM7	SUS440C	16	並目	-	1個
6	SUSXM7	SUS440C	20	並目	-	1個
8	SUSXM7	SUS440C	12	並目	-	1個
8	SUSXM7	SUS440C	25	並目	-	1個
8	SUSXM7	SUS440C	30	並目	-	1個
10	SUSXM7	SUS440C	16	並目	-	1個
10	SUSXM7	SUS440C	35	並目	-	1個

通常単価(税別) (税込単価)	通常出荷日

824円 ( 906円 )	在庫品1日目当日出荷可能
836円 ( 920円 )	在庫品1日目当日出荷可能
836円 ( 920円 )	在庫品1日目当日出荷可能
761円 ( 837円 )	9日目
824円 ( 906円 )	在庫品1日目当日出荷可能
289円 ( 318円 )	3日目
666円 ( 733円 )	4日目
686円 ( 755円 )	4日目
659円 ( 725円 )	4日目
636円 ( 700円 )	4日目
736円 ( 810円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	在庫品1日目当日出荷可能
822円 ( 904円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	4日目
704円 ( 774円 )	4日目
694円 ( 763円 )	4日目
946円 ( 1,041円 )	在庫品1日目当日出荷可能
913円 ( 1,004円 )	在庫品1日目当日出荷可能
946円 ( 1,041円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	在庫品1日目当日出荷可能
903円 ( 993円 )	4日目
903円 ( 993円 )	4日目
909円 ( 1,000円 )	4日目
1,017円 ( 1,119円 )	4日目
854円 ( 939円 )	在庫品1日目当日出荷可能
1,128円 ( 1,241円 )	4日目
1,203円 ( 1,323円 )	4日目
1,278円 ( 1,406円 )	4日目
1,023円 ( 1,125円 )	在庫品1日目当日出荷可能
1,038円 ( 1,142円 )	在庫品1日目当日出荷可能
1,142円 ( 1,256円 )	在庫品1日目当日出荷可能
994円 ( 1,093円 )	在庫品1日目当日出荷可能
939円 ( 1,033円 )	3日目
967円 ( 1,064円 )	在庫品1日目当日出荷可能
939円 ( 1,033円 )	3日目
994円 ( 1,093円 )	在庫品1日目当日出荷可能
1,093円 ( 1,202円 )	在庫品1日目当日出荷可能
854円 ( 939円 )	3日目
890円 ( 979円 )	在庫品1日目当日出荷可能
821円 ( 903円 )	在庫品1日目当日出荷可能
821円 ( 903円 )	3日目
959円 ( 1,055円 )	3日目
959円 ( 1,055円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

平面ボールによる面接触のクランピングスクリュー。
【特長】
・ワークを傷つけない
・ボールは9°までフレキシブルに回転。相手が傾斜面でも確実にクランプします
【用途】
・ワークなどの押さえ
・ツールホルダの止めねじや圧力ピース・ストッパなどに

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

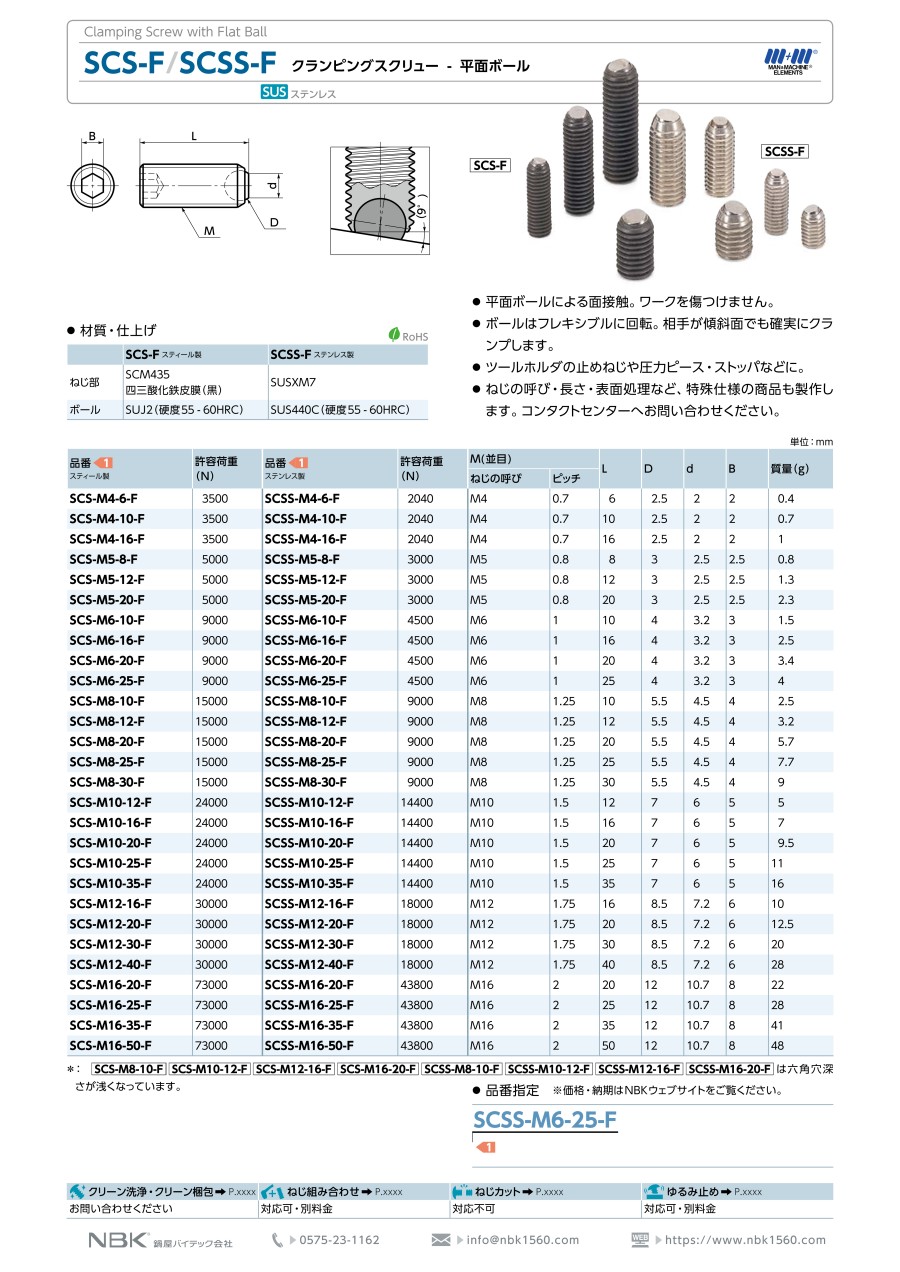

カタログ
