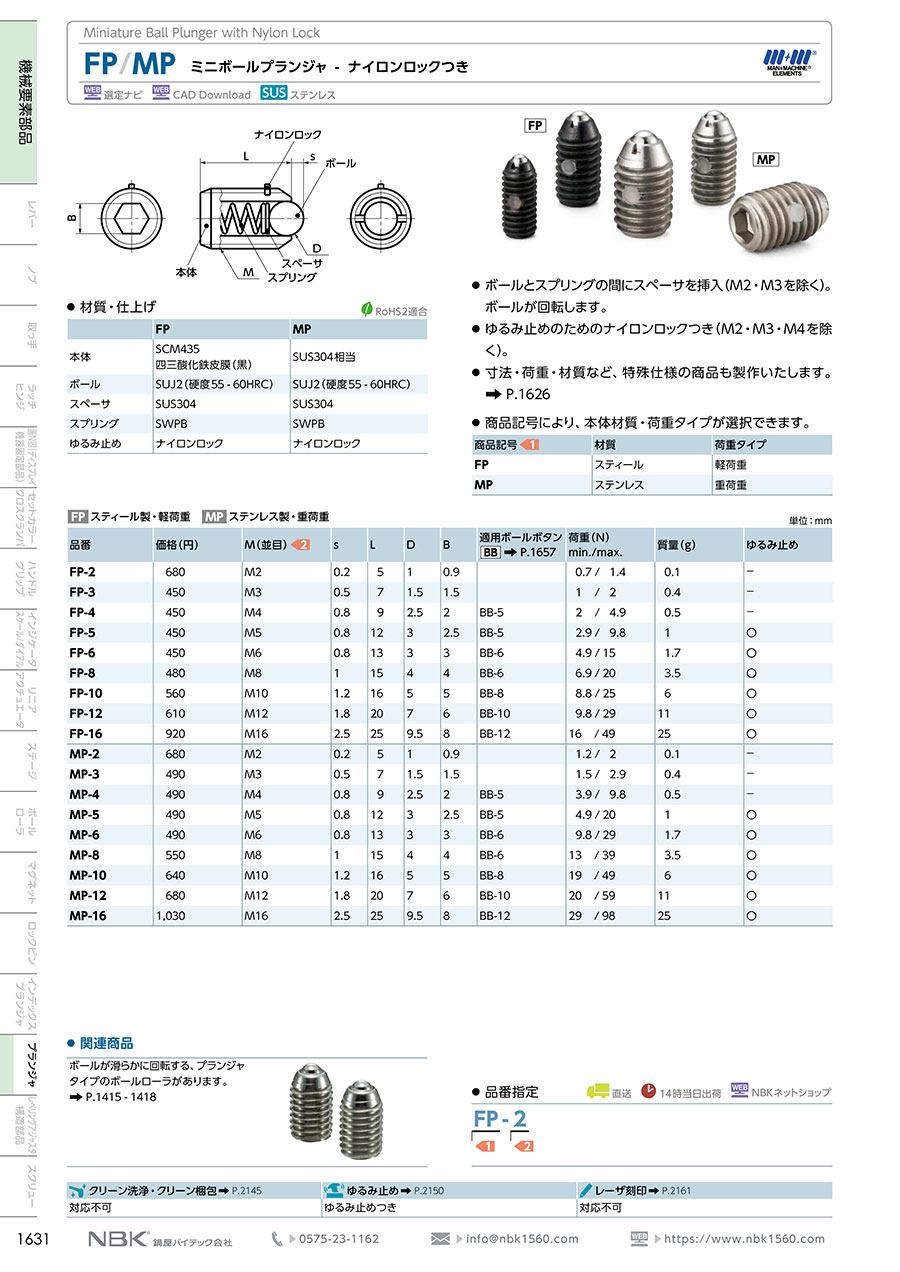

ミニボールプランジャ FP／MP／MPS
- 通常単価(税別)
- 574円～1,964円
- 税込単価
- 631円～2,160円
ボールが滑らかに回転するミニボールプランジャ。【特長】・ボールとスプリングの間にスペーサを挿入（M2・...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
MPS
FP
M2・M3・M4は、本体ボール側にマイナス溝がついておりません。
MP
M2・M3・M4は、本体ボール側にマイナス溝がついておりません。
製品仕様
材質・仕上げ
| 商品記号 | MPS | MP | FP |
|---|---|---|---|
| 本体*1 | SUS304相当 | SUS304相当 | SCM435 四三酸化鉄皮膜（黒） |
| ボール | SUS440C（硬度55-60HRC） | SUJ2（硬度55-60HRC） | SUJ2（硬度55-60HRC） |
| スペーサ | SUS304 | SUS304 | SUS304 |
| スプリング | SUS631J1 | SWPB | SWPB |
| ゆるみ止め | - | ナイロンロック | ナイロンロック |
*1：MPS/MPSZは、識別のため、六角穴部に色がついている。MPS赤色・MPS-Z青色
規格表
FP：スティール製・軽荷量、MP：ステンレス製・重荷量
| 型番 | M（並目） | s | L | D | B | 適用ボール ボタン | 荷重（N） min./max. | 質量 （g） | ゆるみ止め |
|---|---|---|---|---|---|---|---|---|---|
| FP-2 | M2 | 0.2 | 5 | 1 | 0.9 | - | 0.7 / 1.4 | 0.1 | - |
| FP-3 | M3 | 0.5 | 7 | 1.5 | 1.5 | - | 1 / 2 | 0.4 | - |
| FP-4 | M4 | 0.8 | 9 | 2.5 | 2 | BB-5 | 2 / 4.9 | 0.5 | - |
| FP-5 | M5 | 0.8 | 12 | 3 | 2.5 | BB-5 | 2.9 / 9.8 | 1 | ○ |
| FP-6 | M6 | 0.8 | 13 | 3 | 3 | BB-6 | 4.9 / 15 | 1.7 | ○ |
| FP-8 | M8 | 1 | 15 | 4 | 4 | BB-6 | 6.9 / 20 | 3.5 | ○ |
| FP-10 | M10 | 1.2 | 16 | 5 | 5 | BB-8 | 8.8 / 25 | 6 | ○ |
| FP-12 | M12 | 1.8 | 20 | 7 | 6 | BB-10 | 9.8 / 29 | 11 | ○ |
| FP-16 | M16 | 2.5 | 25 | 9.5 | 8 | BB-12 | 16 / 49 | 25 | ○ |
| MP-2 | M2 | 0.2 | 5 | 1 | 0.9 | - | 1.2 / 2 | 0.1 | - |
| MP-3 | M3 | 0.5 | 7 | 1.5 | 1.5 | - | 1.5 / 2.9 | 0.4 | - |
| MP-4 | M4 | 0.8 | 9 | 2.5 | 2 | BB-5 | 3.9 / 9.8 | 0.5 | - |
| MP-5 | M5 | 0.8 | 12 | 3 | 2.5 | BB-5 | 4.9 / 20 | 1 | ○ |
| MP-6 | M6 | 0.8 | 13 | 3 | 3 | BB-6 | 9.8 / 29 | 1.7 | ○ |
| MP-8 | M8 | 1 | 15 | 4 | 4 | BB-6 | 13 / 39 | 3.5 | ○ |
| MP-10 | M10 | 1.2 | 16 | 5 | 5 | BB-8 | 19 / 49 | 6 | ○ |
| MP-12 | M12 | 1.8 | 20 | 7 | 6 | BB-10 | 20 / 59 | 11 | ○ |
| MP-16 | M16 | 2.5 | 25 | 9.5 | 8 | BB-12 | 29 / 98 | 25 | ○ |
選定サポート情報
商品記号により、本体材質・荷重タイプが選択できます。
| 商品記号 | 材質 | 荷重タイプ |
|---|---|---|
| FP | スティール | 軽荷重 |
| MP | ステンレス | 重荷重 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
625円 ( 688円 ) | 在庫品1日目当日出荷可能 |
574円 ( 631円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
728円 ( 801円 ) | 在庫品1日目当日出荷可能 |
748円 ( 823円 ) | 在庫品1日目当日出荷可能 |
1,056円 ( 1,162円 ) | 在庫品1日目当日出荷可能 |
1,381円 ( 1,519円 ) | 在庫品1日目当日出荷可能 |
834円 ( 917円 ) | 在庫品1日目当日出荷可能 |
659円 ( 725円 ) | 在庫品1日目当日出荷可能 |
624円 ( 686円 ) | 在庫品1日目当日出荷可能 |
659円 ( 725円 ) | 在庫品1日目当日出荷可能 |
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
861円 ( 947円 ) | 在庫品1日目当日出荷可能 |
1,158円 ( 1,274円 ) | 在庫品1日目当日出荷可能 |
1,598円 ( 1,758円 ) | 在庫品1日目当日出荷可能 |
1,123円 ( 1,235円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
773円 ( 850円 ) | 在庫品1日目当日出荷可能 |
697円 ( 767円 ) | 在庫品1日目当日出荷可能 |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
753円 ( 828円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
789円 ( 868円 ) | 在庫品1日目当日出荷可能 |
851円 ( 936円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
1,153円 ( 1,268円 ) | 在庫品1日目当日出荷可能 |
957円 ( 1,053円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,226円 ( 1,349円 ) | 在庫品1日目当日出荷可能 |
1,964円 ( 2,160円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ボールが滑らかに回転するミニボールプランジャ。
【特長】
・ボールとスプリングの間にスペーサを挿入（M2・M3を除く）。
・ボールが回転する。
・FP：軽荷重、MP：重荷重、MPS：重荷重、MPS-Z：極重荷重。
・MPS、MPS-Zはオールステンレス製。
・耐蝕性・耐熱性にすぐれている。
・FP、MPはゆるみ止めのためのナイロンロックつき（M2・M3・M4を除く）。
・MPSはゆるみ止めサービスを利用。
・コンタクトスウィッチを内蔵したミニボールブランジャEBFあり。
【用途】
・ワークの位置決めに、金型の位置決めに、ワークの押し出しに。
