銅合金製10K空圧アクチュエータ付ボールバルブ
- 通常単価(税別)
- 50,796円
- 税込単価
- 55,876円
通常出荷日：在庫品1日目当日出荷可能
C型（複作動）【特長】・アクチュエータ本体はアルミ合金ダイキャスト製、駆動部はダブルピストン構造で、小...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
C-TFE-25Aの仕様・寸法情報
使用流体
空気 / 水 / 油
種類
空圧ボールバルブ
接続種類
Rc(R)
配管ねじの呼び
1
使用環境
標準
使用温度範囲(℃)
-20～60
ボディ材質
[黄銅・青銅] C3771BE
ボールバルブ種類
フルボア
接続方式
ねじ込み
呼び圧力
10K
アクチュエータ仕様
C型(複作動)
ブラケット
なし
キャップ材質
C3771BE
ステム材質
C6782BD+Crめっき
ボディ材質
黄銅・青銅
-
-
商品情報
外形図
製品仕様
| 製品記号 | C-TFE |
|---|---|
| アクチェータ | C型：複作動 |
| ボデー | C3771BE：1/2B-1B CAC406：1 1/4B•1 1/2B |
| キャップ | C3771BE |
| ステム | C6782BD+Crめっき |
| ボール | C3531+Ni-Crめっき |
| ボールシート | PTFE |
| Oリング | FKM |
| 方式 | フローティング：1/2B-1B トラニオンマウンテッド：1 1/4B•1 1/2B |
| ボア径 | フルボア |
| 接続形状 | ねじ込み：JIS B0203 |
| 最高許容圧力 | ・80℃以下の水・油・空気：1.0MPa ・100℃以下の水・油・空気：0.5MPa |
規格表
詳細情報
基本情報
C型（複作動）
【特長】
・アクチュエータ本体はアルミ合金ダイキャスト製、駆動部はダブルピストン構造で、小型軽量化を実現しました
・最小限の部品で構成され、故障の可能性が極めて少なく、耐久性に優れます
・直接アクチュエータに装着できる専用電磁弁が用意されており、配管作業が簡単です
・ダブルピストンによるラックアンドピニオン構造で、効率性に優れた90度回転型アクチュエータです
・2本のボルトだけでバルブ本体とアクチュエータが直結できます

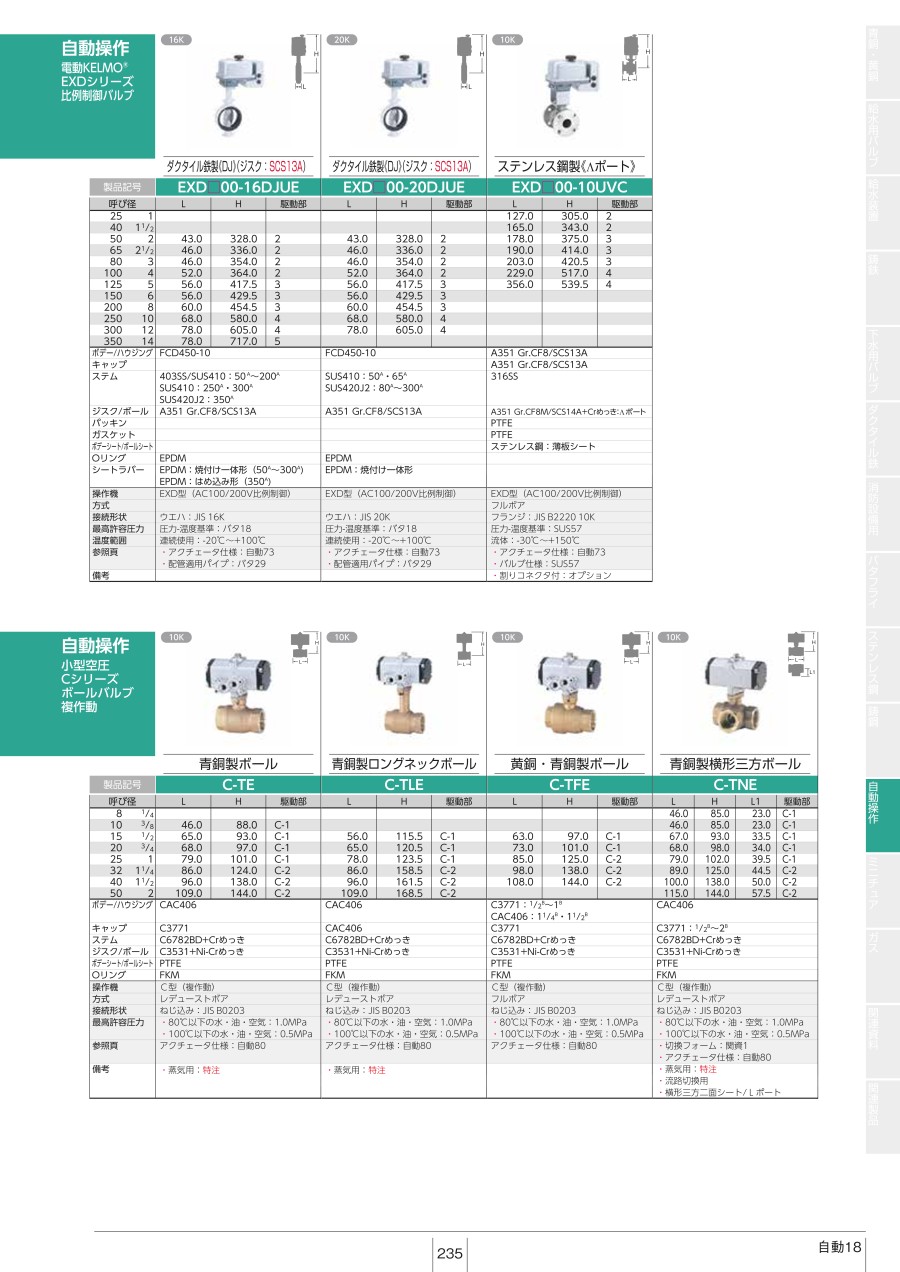

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。銅合金製10K空圧アクチュエータ付ボールバルブの型番C-TFE-25Aのページです。
型番C-TFE-25Aに関する仕様情報を記載しております。
銅合金製10K空圧アクチュエータ付ボールバルブのレビュー
修繕に使用しています
5
5.02022/08/18
空気圧送式の輸送装置のバタフライバルブの修繕に使用しています。空気圧送式の輸送装置のから送りをするのにバタフライバルブに...もっと読む
0人が参考にしています。
外販設備品の配管の流量制御に使用
5
5.02019/03/12
主に水（一部蒸気）配管の流量制御に使用しています。中央制御機器のため、モーターでの切り替えよりも応答速度の速いエアーが好...もっと読む
0人が参考にしています。
