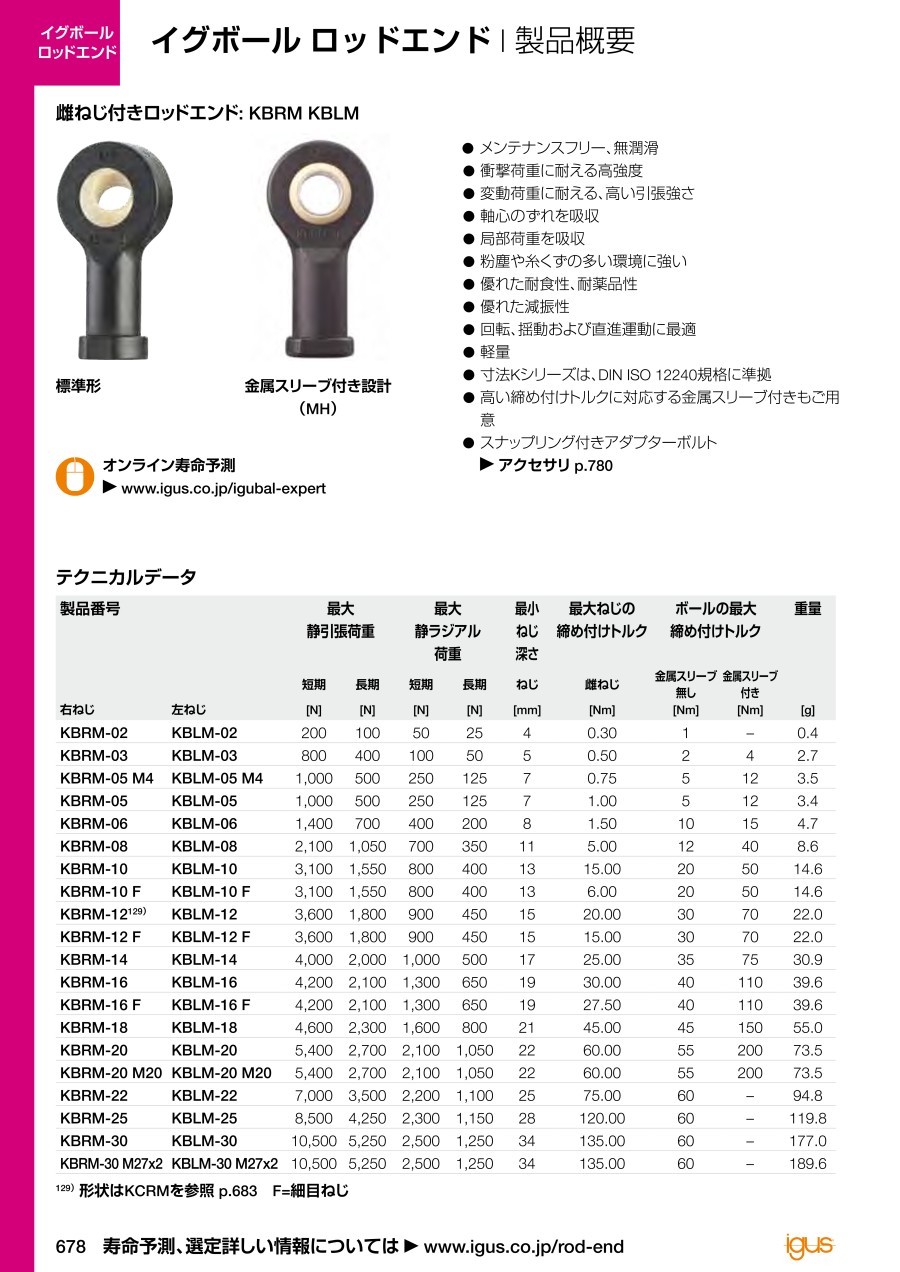

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="イグボール ロッドエンドベアリング 無給油タイプ（めねじ） KBL（R）M 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000103931/221000103931_002_20230801115853.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="製品のイメージ画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000103931/221000103931_001_20230801115853.jpg" /></div></div><table class="m-table" summary="イグボール ロッドエンドベアリング 無給油タイプ（めねじ） KBL（R）M 製品仕様"><colgroup><col width="11.7%" /><col width="11.7%" /><col width="8.2%" /><col width="8.2%" /><col width="8.2%" /><col width="8.2%" /><col width="8.6%" /><col width="9.5%" /><col width="9.5%" /><col width="9.5%" /><col width="6.7%" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">型番</th><th colspan="2" style="text-align: center;">最大静引張荷重</th><th colspan="2" style="text-align: center;">最大静ラジアル荷重</th><th style="text-align: center;">最小ねじ深さ</th><th style="text-align: center;">最大ねじの締め付けトルク</th><th colspan="2" style="text-align: center;">ポールの最大締め付けトルク</th><th rowspan="2" style="text-align: center;">重量<br />［g］</th></tr><tr><th style="text-align: center;">右ねじ</th><th style="text-align: center;">左ねじ</th><th style="text-align: center;">短期<br />［N］</th><th style="text-align: center;">長期<br />［N］</th><th style="text-align: center;">短期<br />［N］</th><th style="text-align: center;">長期<br />［N］</th><th style="text-align: center;">ねじ<br />［mm］</th><th style="text-align: center;">雌ねじ<br />［Nm］</th><th style="text-align: center;">金属スリーブ無し<br />［Nm］</th><th style="text-align: center;">金属スリーブ付き<br />［Nm］</th></tr></thead><tbody><tr><td style="text-align: center;">KBRM-02</td><td style="text-align: center;">KBLM-02</td><td style="text-align: center;">200</td><td style="text-align: center;">100</td><td style="text-align: center;">50</td><td style="text-align: center;">25</td><td style="text-align: center;">4</td><td style="text-align: center;">0.30</td><td style="text-align: center;">1</td><td style="text-align: center;">-</td><td style="text-align: center;">0.4</td></tr><tr><td style="text-align: center;">KBRM-03</td><td style="text-align: center;">KBLM-03</td><td style="text-align: center;">800</td><td style="text-align: center;">400</td><td style="text-align: center;">100</td><td style="text-align: center;">50</td><td style="text-align: center;">5</td><td style="text-align: center;">0.50</td><td style="text-align: center;">2</td><td style="text-align: center;">4</td><td style="text-align: center;">2.7</td></tr><tr><td style="text-align: center;">KBRM-05M4</td><td style="text-align: center;">KBLM-05M4</td><td style="text-align: center;">1,000</td><td style="text-align: center;">500</td><td style="text-align: center;">250</td><td style="text-align: center;">125</td><td style="text-align: center;">7</td><td style="text-align: center;">0.75</td><td style="text-align: center;">5</td><td style="text-align: center;">12</td><td style="text-align: center;">3.5</td></tr><tr><td style="text-align: center;">KBRM-05</td><td style="text-align: center;">KBLM-05</td><td style="text-align: center;">1,000</td><td style="text-align: center;">500</td><td style="text-align: center;">250</td><td style="text-align: center;">125</td><td style="text-align: center;">7</td><td style="text-align: center;">1.00</td><td style="text-align: center;">5</td><td style="text-align: center;">12</td><td style="text-align: center;">3.4</td></tr><tr><td style="text-align: center;">KBRM-06</td><td style="text-align: center;">KBLM-06</td><td style="text-align: center;">1,400</td><td style="text-align: center;">700</td><td style="text-align: center;">400</td><td style="text-align: center;">200</td><td style="text-align: center;">8</td><td style="text-align: center;">1.50</td><td style="text-align: center;">10</td><td style="text-align: center;">15</td><td style="text-align: center;">4.7</td></tr><tr><td style="text-align: center;">KBRM-08</td><td style="text-align: center;">KBLM-08</td><td style="text-align: center;">2,100</td><td style="text-align: center;">1,050</td><td style="text-align: center;">700</td><td style="text-align: center;">350</td><td style="text-align: center;">11</td><td style="text-align: center;">5.00</td><td style="text-align: center;">12</td><td style="text-align: center;">40</td><td style="text-align: center;">8.6</td></tr><tr><td style="text-align: center;">KBRM-10</td><td style="text-align: center;">KBLM-10</td><td style="text-align: center;">3,100</td><td style="text-align: center;">1,550</td><td style="text-align: center;">800</td><td style="text-align: center;">400</td><td style="text-align: center;">13</td><td style="text-align: center;">15.00</td><td style="text-align: center;">20</td><td style="text-align: center;">50</td><td style="text-align: center;">14.6</td></tr><tr><td style="text-align: center;">KBRM-10&nbsp;F</td><td style="text-align: center;">KBLM-10&nbsp;F</td><td style="text-align: center;">3,100</td><td style="text-align: center;">1,550</td><td style="text-align: center;">800</td><td style="text-align: center;">400</td><td style="text-align: center;">13</td><td style="text-align: center;">6.00</td><td style="text-align: center;">20</td><td style="text-align: center;">50</td><td style="text-align: center;">14.6</td></tr><tr><td style="text-align: center;">KBRM-12&nbsp;<sup>129&gt;</sup></td><td style="text-align: center;">KBLM-12</td><td style="text-align: center;">3,600</td><td style="text-align: center;">1,800</td><td style="text-align: center;">900</td><td style="text-align: center;">450</td><td style="text-align: center;">15</td><td style="text-align: center;">20.00</td><td style="text-align: center;">30</td><td style="text-align: center;">70</td><td style="text-align: center;">22.0</td></tr><tr><td style="text-align: center;">KBRM-12&nbsp;F</td><td style="text-align: center;">KBLM-12&nbsp;F</td><td style="text-align: center;">3,600</td><td style="text-align: center;">1,800</td><td style="text-align: center;">900</td><td style="text-align: center;">450</td><td style="text-align: center;">15</td><td style="text-align: center;">15.00</td><td style="text-align: center;">30</td><td style="text-align: center;">70</td><td style="text-align: center;">22.0</td></tr><tr><td style="text-align: center;">KBRM-14</td><td style="text-align: center;">KBLM-14</td><td style="text-align: center;">4,000</td><td style="text-align: center;">2,000</td><td style="text-align: center;">1,000</td><td style="text-align: center;">500</td><td style="text-align: center;">17</td><td style="text-align: center;">25.00</td><td style="text-align: center;">35</td><td style="text-align: center;">75</td><td style="text-align: center;">30.9</td></tr><tr><td style="text-align: center;">KBRM-16</td><td style="text-align: center;">KBLM-16</td><td style="text-align: center;">4,200</td><td style="text-align: center;">2,100</td><td style="text-align: center;">1,300</td><td style="text-align: center;">650</td><td style="text-align: center;">19</td><td style="text-align: center;">30.00</td><td style="text-align: center;">40</td><td style="text-align: center;">110</td><td style="text-align: center;">39.6</td></tr><tr><td style="text-align: center;">KBRM-16&nbsp;F</td><td style="text-align: center;">KBLM-16&nbsp;F</td><td style="text-align: center;">4,200</td><td style="text-align: center;">2,100</td><td style="text-align: center;">1,300</td><td style="text-align: center;">650</td><td style="text-align: center;">19</td><td style="text-align: center;">27.50</td><td style="text-align: center;">40</td><td style="text-align: center;">110</td><td style="text-align: center;">39.6</td></tr><tr><td style="text-align: center;">KBRM-18</td><td style="text-align: center;">KBLM-18</td><td style="text-align: center;">4,600</td><td style="text-align: center;">2,300</td><td style="text-align: center;">1,600</td><td style="text-align: center;">800</td><td style="text-align: center;">21</td><td style="text-align: center;">45.00</td><td style="text-align: center;">45</td><td style="text-align: center;">150</td><td style="text-align: center;">55.0</td></tr><tr><td style="text-align: center;">KBRM-20</td><td style="text-align: center;">KBLM-20</td><td style="text-align: center;">5,400</td><td style="text-align: center;">2,700</td><td style="text-align: center;">2,100</td><td style="text-align: center;">1,050</td><td style="text-align: center;">22</td><td style="text-align: center;">60.00</td><td style="text-align: center;">55</td><td style="text-align: center;">200</td><td style="text-align: center;">73.5</td></tr><tr><td style="text-align: center;">KBRM-20&nbsp;M20</td><td style="text-align: center;">KBLM-20&nbsp;M20</td><td style="text-align: center;">5,400</td><td style="text-align: center;">2,700</td><td style="text-align: center;">2,100</td><td style="text-align: center;">1,050</td><td style="text-align: center;">22</td><td style="text-align: center;">60.00</td><td style="text-align: center;">55</td><td style="text-align: center;">200</td><td style="text-align: center;">73.5</td></tr><tr><td style="text-align: center;">KBRM-22</td><td style="text-align: center;">KBLM-22</td><td style="text-align: center;">7,000</td><td style="text-align: center;">3,500</td><td style="text-align: center;">2,200</td><td style="text-align: center;">1,100</td><td style="text-align: center;">25</td><td style="text-align: center;">75.00</td><td style="text-align: center;">60</td><td style="text-align: center;">-</td><td style="text-align: center;">94.8</td></tr><tr><td style="text-align: center;">KBRM-25</td><td style="text-align: center;">KBLM-25</td><td style="text-align: center;">8,500</td><td style="text-align: center;">4,250</td><td style="text-align: center;">2,300</td><td style="text-align: center;">1,150</td><td style="text-align: center;">28</td><td style="text-align: center;">120.00</td><td style="text-align: center;">60</td><td style="text-align: center;">-</td><td style="text-align: center;">119.8</td></tr><tr><td style="text-align: center;">KBRM-30</td><td style="text-align: center;">KBLM-30</td><td style="text-align: center;">10,500</td><td style="text-align: center;">5,250</td><td style="text-align: center;">2,500</td><td style="text-align: center;">1,250</td><td style="text-align: center;">34</td><td style="text-align: center;">135.00</td><td style="text-align: center;">60</td><td style="text-align: center;">-</td><td style="text-align: center;">177.0</td></tr><tr><td style="text-align: center;">KBRM-30&nbsp;M27X2</td><td style="text-align: center;">-</td><td style="text-align: center;">10,500</td><td style="text-align: center;">5,250</td><td style="text-align: center;">2,500</td><td style="text-align: center;">1,250</td><td style="text-align: center;">34</td><td style="text-align: center;">135.00</td><td style="text-align: center;">60</td><td style="text-align: center;">-</td><td style="text-align: center;">189.6</td></tr></tbody></table><p><sup>129&gt;&nbsp;</sup>形状はKCRMを参照。&nbsp;F=細目ねじ</p><div class="m-unit"><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">どのような時に使用すればよいか</h4><ul class="m-list"><li>重量を削減したい</li><li>回転、振動、リニア走行を実現したい</li><li>高周波の振動とバイブレーションが発生する</li><li>静音走行が望まれる</li><li>電気絶縁性の製品が欲しい</li><li>耐食性が必要</li><li>空圧シリンダーやガススプリングとの組み合わせで</li><li>化学品耐性が必要</li><li>高い剛性が欲しい</li></ul></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">この製品を選択しない</h4><ul class="m-list"><li>温度が+80℃を超える</li><li>回転速度を0.5m/s以上にしたい</li><li>高い引張および局部荷重が発生する</li><li>油圧シリンダーとの使用を実現したい</li><li>寸法30mm以上が欲しい</li></ul></div></div></div></div><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="イグボール ロッドエンドベアリング 無給油タイプ（めねじ） KBL（R）M 規格表" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000103931/221000103931_003_20230801115853.gif" /></div></div><p>金属インサート付きのロッドエンドをご注文の際には、製品番号の末尾にMHを加えて下さい。<br />例：KBRM-10 MH（内径：10mm）</p><h3 class="m-h3--wysiwyg">商品特長詳細</h3><ul class="m-list"><li>非常に軽量</li><li>Kシリーズ、DIN ISO 12240準拠</li><li>厳しい周辺環境でも問題なく使用できる</li><li>湿潤領域で耐食性に優れ、弱酸および弱アルカリに対する耐性がある</li><li>使用温度は-30～+80℃</li><li>粉塵や糸くず、埃や汚れに非常に強い</li></ul>
