エナジーチェーン 標準サイズ（E2マイクロ） 05型
- 通常単価(税別)
- -
- 税込単価
- -
可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・非開閉タイプ...
詳細情報を確認する未確定：候補が20型番あります。
商品情報
外形図
外観

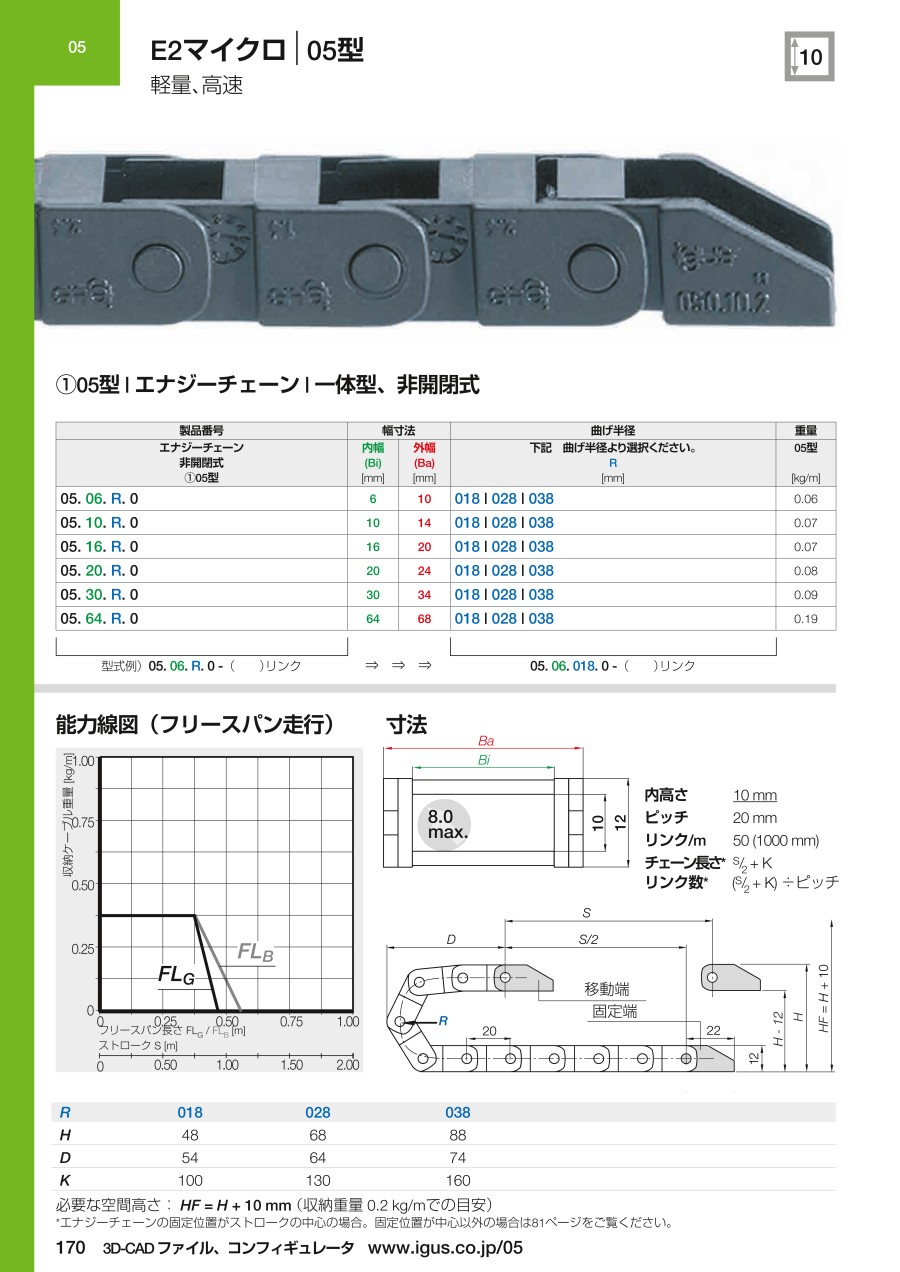

この商品の外形図と寸法
必要な空間高さ： HF = H + 10 mm（収納重量 0.2 kg/mでの目安）
内高さ：10 mm
ピッチ：20mm
リンク/m：50（1000mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ
※ エナシ゛ーチェーンの固定位置か゛ストロークの中心の場合。
ピッチ：20mm
リンク/m：50（1000mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ
※ エナシ゛ーチェーンの固定位置か゛ストロークの中心の場合。
規格表
| 製品番号 | 幅寸法 | 曲げ判径 | 重量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| エナジーチェーン 非開閉式 （1）05型 | 内幅 （BI） ［mm］ | 外幅 （Ba） ［mm］ | 下記 曲げ半径より選択ください。 R ［mm］ | 05型 ［kg/m］ | |||||||||||
| 05.06.R.0 | 6 | 10 | 018 | 028 | 038 | 0.06 | |||||||||
| 05.10.R.0 | 10 | 14 | 018 | 028 | 038 | 0.07 | |||||||||
| 05.16.R.0 | 16 | 20 | 018 | 028 | 038 | 0.07 | |||||||||
| 05.20.R.0 | 20 | 24 | 018 | 028 | 038 | 0.08 | |||||||||
| 05.30.R.0 | 30 | 34 | 018 | 028 | 038 | 0.09 | |||||||||
| 05.64.R.0 | 64 | 68 | 018 | 028 | 038 | 0.19 | |||||||||
| R | 018 | 028 | 038 | ||||
|---|---|---|---|---|---|---|---|
| H | 48 | 68 | 88 | ||||
| D | 54 | 64 | 74 | ||||
| K | 100 | 130 | 160 |
使用例
- 構造模型
- 自動ドア
- 自動車産業
- 測定・測量機械
- 電子機器
- ハンドリング
- ピック&プレースロボット
- 一般産業用機械
性能・試験情報
能力線図（フリースパン走行）
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 60日目 |
- ( - ) | 60日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 60日目 |
- ( - ) | 60日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・非開閉タイプのため、収納ケーブルは端部より通すことが可能。
・狭い空間で使用できる省スペース設計。
・小さいピッチのため、低騒音、滑らかな走行。
・取付ブラケット組付可能。
・iFデザイン賞受賞。
【用途】
・小型の各種産業機械に最適。
・極めて軽量で、収納重量が軽い場合に最適。
ご注意
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
商品担当おすすめ
エナジーチェーン 標準サイズ（E2マイクロ） 05型のレビュー
生産設備（各種自動機）周りの可動部付帯ケーブル収納に使用
4
4.02019/06/14
ケーブルの被覆保護ができる点、良好な可動性等、過去の利用実績から満足度の高い商品です。経年劣化時の交換品として、または設...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qリンクを繋げ過ぎるとどうなりますか。
A
水平走行時においてリンクを繋げ過ぎると製品の自重および収納ケーブルの重さによりエナジーチェーンがたわみ、破損に至る恐れがございます。（能力線図をご確認のうえリンク数を決定ください。）
Qリンクの追加や取り外すことは可能でしょうか。
A
可能です。
