エナジーチェーン小型スリット開閉式（EZチェーン） Z06型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・内高さ 10...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
クロスバータイプ
内のり高さ (mm)
10.5
キャリア内部分割数
なし
特性
標準 / 低発塵 / 低摩耗
最大ケーブル外径 Dp (φ)
6.5
使用速度 (m/s)
10
ピッチ P (mm)
20
開閉タイプ
内周側
ケーブル挿入種類
スリット
運動の種類
2次元運動
使用温度 (℃)
-40::80
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
24

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

内のり高さ: 10.7mm ピッチ: 20mm リンク/m: 50（1,000mm）チェーン長さ※: S/2+K リンク数※: （S/2+K）÷ピッチ ※エナジーチェーンの固定位置がストロークの中心の場合。

製品仕様

ケーブルを傷つけない内部構造。ねじれの動きが制限的に可能。低騒音で、滑らかな走行。

内のり高さ：10.7mm
ピッチ：20mm
リンク/m：50（1,000mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

R	018	028	038
H	51	71	91
D	56	66	76
K	100	130	160

必要な空間高さ：HF=H+10mm（収納重量0.2kg/mでの目安）

規格表

型番（内周側スリット入りクロスバー）	Bi ［mm］	Ba ［mm］	R曲げ半径［mm］			重量［kg/m］
Z06.10.R.0¹⁾	10	16.5	018	028	038	～0.14
Z06.16.R.0¹⁾	16	22.5	018	028	038	～0.16
Z06.20.R.0	20	26.5	018	028	038	～0.18

1）クロスバーは重なりません。

商品特長詳細

能力線図（フリースパン走行）

X軸：フリースパン長さ（m） FLB／FLG
Y軸：収納ケーブル重量（kg/m）
下部目盛り：ストロークS（m）
FLB=ベント走行（たわみが許容範囲内）
FLG=水平走行（推奨取付け方法）

型番リスト

表示件数

型番

注文停止中

Z06.10.018.0-[1-100/1]

注文停止中

Z06.10.018.0-[1-100/1]-[060.10.12PZ,060.10.12]

注文停止中

Z06.10.[028,038].0-[1-100/1]

注文停止中

Z06.10.[028,038].0-[1-100/1]-[060.10.12PZ,060.10.12]

注文停止中

Z06.16.[018,028,038].0-[1-100/1]

注文停止中

Z06.16.[018,028,038].0-[1-100/1]-[060.16.12PZ,060.16.12]

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

10	18	1 ～ 100	なし	黒	10	1個
10	18	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
10	28 ～ 38	1 ～ 100	なし	黒	10	1個
10	28 ～ 38	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
16	18 ～ 38	1 ～ 100	なし	黒	10	1個
16	18 ～ 38	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	51日目
- ( - )	51日目
- ( - )	51日目
- ( - )	51日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・内高さ 10.5mm、内幅 10mm／16mm、曲げ半径 R18／R28／R38、リンクピッチ 20mm。
・最大ストロークは0.75m、収納ケーブル重量は0.4kg/m（ストローク中央に固定端設置時の参考目安）。
・内周側にスリットがあり、ケーブルを押し入れることにより簡単収納が可能。作業時間の短縮にも貢献。
・小さいピッチのため、低騒音、滑らかな走行。
・ねじり走行可能（制限あり）。
・ケーブルを傷めない内部構造。
【用途】
・極めて軽量 ― 収納重量が軽い場合に最適。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

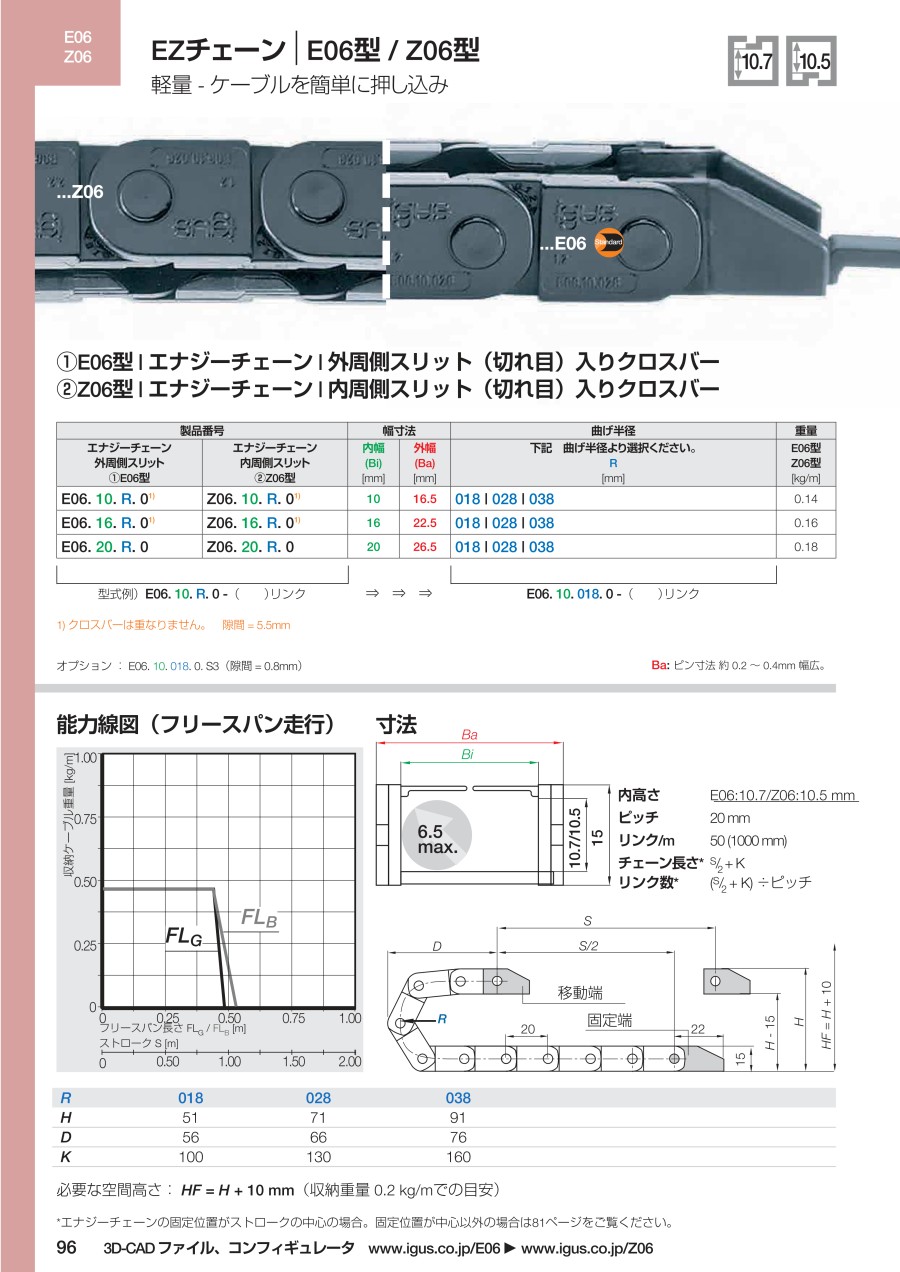

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン小型スリット開閉式（EZチェーン） Z06型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qリンクを繋げ過ぎるとどうなりますか。

水平走行時においてリンクを繋げ過ぎると製品の自重および収納ケーブルの重さによりエナジーチェーンがたわみ、破損に至る恐れがございます。（能力線図をご確認のうえリンク数を決定ください。）

Qリンクの追加や取り外すことは可能でしょうか。

可能です。
