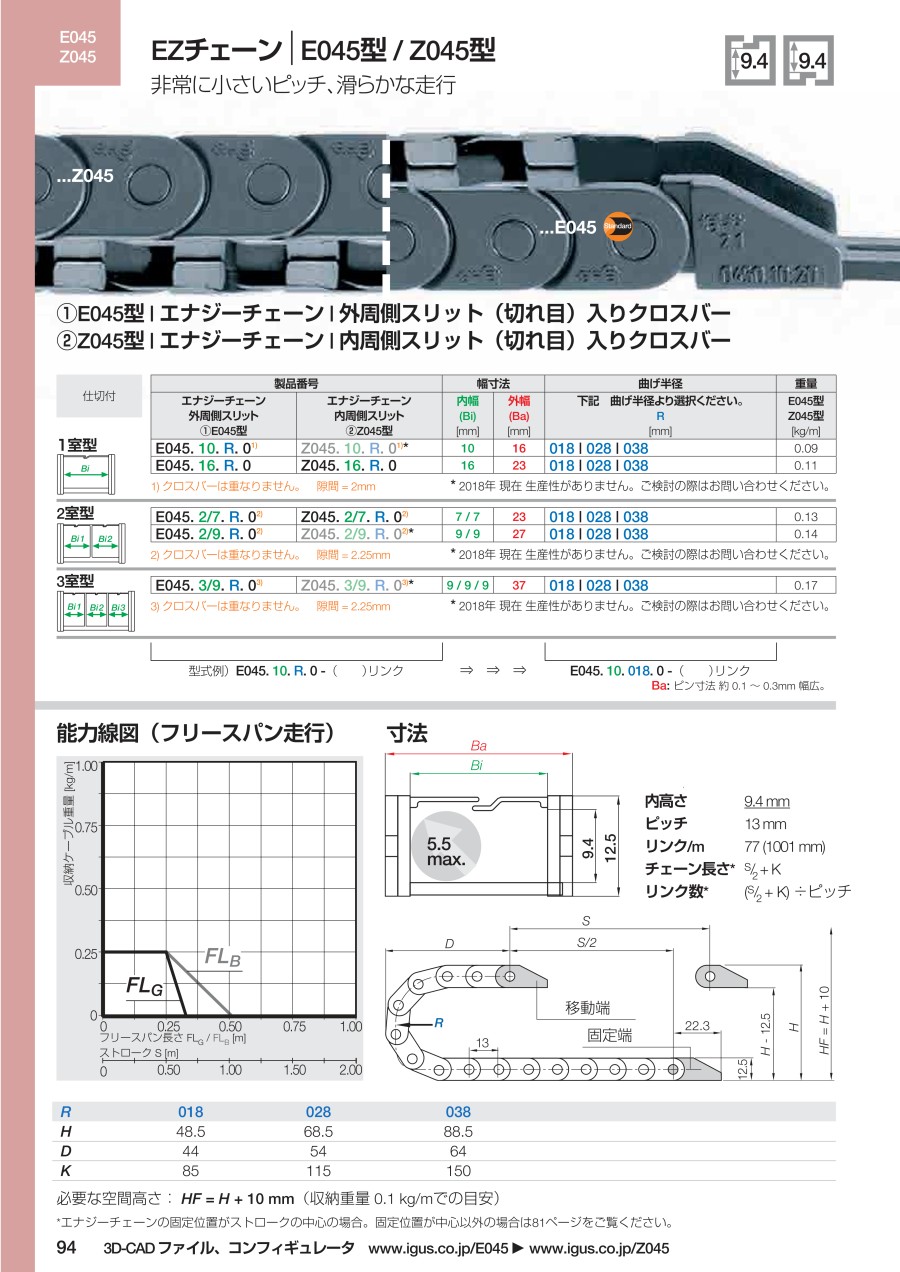

エナジーチェーン 小型スリット開閉式（EZチェーン） E045型
- 通常単価(税別)
- -
- 税込単価
- -
可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・外周側にスリ...
詳細情報を確認する商品情報
外形図
外観
外形図
外形図
必要な空間高さ: HF = H + 10 mm（収納重量 0. 1 kg/mでの目安）
内のり高さ: 9.4mm
ピッチ: 13mm
リンク/m: 77（1,001mm）
チェーン長さ※: S/2+K
リンク数※: （S/2+K）÷ピッチ
- ※ エナジーチェーンの固定位置がストロークの中心の場合。
規格表
| 仕切付 | 内周側スリット 入りクロスバー | Bi [mm] | Ba [mm] | R 曲げ半径 [mm] | 重量 [kg/m] | ||
|---|---|---|---|---|---|---|---|
| 1室型 | E045.10.R.01) | 10 | 16 | 018 | 028 | 038 | ～0.09 |
| E045.16.R.0 | 16 | 23 | 018 | 028 | 038 | ～0.11 | |
| 2室型 | E045.2/7.R.02) | 7/7 | 23 | 018 | 028 | 038 | ～0.13 |
| E045.2/9.R.02) | 9/9 | 27 | 018 | 028 | 038 | ～0.14 | |
| 3室型 | E045.3/9.R.03) | 9/9/9 | 37 | 018 | 028 | 038 | ～0.17 |
2）クロスバーは重なりません。隙間 = 2.25mm
3）クロスバーは重なりません。隙間 = 2.25mm
| R | 018 | 028 | 038 |
|---|---|---|---|
| H | 48.5 | 68.5 | 88.5 |
| D | 44 | 54 | 64 |
| K | 85 | 115 | 150 |
性能・試験情報
能力線図（フリースパン走行）
X軸:フリースパン長さ（m）FLB/FLG
Y軸:収納ケーブル重量（kg/m）
下部目盛り:ストロークS（m）
FLB=ベント走行（たわみが許容範囲内）
FLG=水平走行（推奨取付け方法）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
1,017円 ( 1,119円 ) | 在庫品1日目当日出荷可能 |
233円 ( 256円 ) | 在庫品1日目当日出荷可能 |
1,053円 ( 1,158円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
1,185円 ( 1,304円 ) | 在庫品1日目当日出荷可能 |
421円 ( 463円 ) | 在庫品1日目当日出荷可能 |
1,318円 ( 1,450円 ) | 在庫品1日目当日出荷可能 |
528円 ( 581円 ) | 在庫品1日目当日出荷可能 |
1,399円 ( 1,539円 ) | 在庫品1日目当日出荷可能 |
633円 ( 696円 ) | 在庫品1日目当日出荷可能 |
1,399円 ( 1,539円 ) | 在庫品1日目当日出荷可能 |
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
1,484円 ( 1,632円 ) | 在庫品1日目当日出荷可能 |
844円 ( 928円 ) | 在庫品1日目当日出荷可能 |
1,537円 ( 1,691円 ) | 在庫品1日目当日出荷可能 |
949円 ( 1,044円 ) | 在庫品1日目当日出荷可能 |
1,762円 ( 1,938円 ) | 在庫品1日目当日出荷可能 |
1,389円 ( 1,528円 ) | 在庫品1日目当日出荷可能 |
1,843円 ( 2,027円 ) | 在庫品1日目当日出荷可能 |
1,120円 ( 1,232円 ) | 在庫品1日目当日出荷可能 |
1,958円 ( 2,154円 ) | 在庫品1日目当日出荷可能 |
1,120円 ( 1,232円 ) | 在庫品1日目当日出荷可能 |
2,074円 ( 2,281円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 在庫品1日目当日出荷可能 |
2,189円 ( 2,408円 ) | 在庫品1日目当日出荷可能 |
1,231円 ( 1,354円 ) | 在庫品1日目当日出荷可能 |
2,196円 ( 2,416円 ) | 在庫品1日目当日出荷可能 |
1,319円 ( 1,451円 ) | 在庫品1日目当日出荷可能 |
2,590円 ( 2,849円 ) | 在庫品1日目当日出荷可能 |
1,407円 ( 1,548円 ) | 在庫品1日目当日出荷可能 |
2,712円 ( 2,983円 ) | 在庫品1日目当日出荷可能 |
1,495円 ( 1,645円 ) | 在庫品1日目当日出荷可能 |
2,651円 ( 2,916円 ) | 在庫品1日目当日出荷可能 |
1,582円 ( 1,740円 ) | 在庫品1日目当日出荷可能 |
2,819円 ( 3,101円 ) | 在庫品1日目当日出荷可能 |
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
3,309円 ( 3,640円 ) | 在庫品1日目当日出荷可能 |
1,881円 ( 2,069円 ) | 在庫品1日目当日出荷可能 |
3,205円 ( 3,526円 ) | 在庫品1日目当日出荷可能 |
1,846円 ( 2,031円 ) | 在庫品1日目当日出荷可能 |
2,964円 ( 3,260円 ) | 在庫品1日目当日出荷可能 |
1,934円 ( 2,127円 ) | 在庫品1日目当日出荷可能 |
3,227円 ( 3,550円 ) | 在庫品1日目当日出荷可能 |
2,022円 ( 2,224円 ) | 在庫品1日目当日出荷可能 |
3,183円 ( 3,501円 ) | 在庫品1日目当日出荷可能 |
2,110円 ( 2,321円 ) | 在庫品1日目当日出荷可能 |
3,523円 ( 3,875円 ) | 在庫品1日目当日出荷可能 |
2,198円 ( 2,418円 ) | 在庫品1日目当日出荷可能 |
4,104円 ( 4,514円 ) | 在庫品1日目当日出荷可能 |
2,286円 ( 2,515円 ) | 在庫品1日目当日出荷可能 |
3,758円 ( 4,134円 ) | 在庫品1日目当日出荷可能 |
2,373円 ( 2,610円 ) | 在庫品1日目当日出荷可能 |
3,876円 ( 4,264円 ) | 在庫品1日目当日出荷可能 |
2,461円 ( 2,707円 ) | 在庫品1日目当日出荷可能 |
4,501円 ( 4,951円 ) | 在庫品1日目当日出荷可能 |
2,549円 ( 2,804円 ) | 在庫品1日目当日出荷可能 |
3,842円 ( 4,226円 ) | 在庫品1日目当日出荷可能 |
2,637円 ( 2,901円 ) | 在庫品1日目当日出荷可能 |
4,228円 ( 4,651円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・外周側にスリット（切れ目）が入っているのでケーブルを容易に収納可能。
・小さいピッチのため、低騒音、滑らかな走行。
・ケーブルを傷めない内部構造。
・押し込み式ケーブル充填。
・ねじり走行可能（制限あり）。
・取付ブラケット使用可能。
・一体型設計で作業時間の短縮が可能なためリーズナブルな価格設定。
【用途】
・極めて軽量 ― 収納重量が軽い場合に最適。
ご注意
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
