イグス

エナジーチェーン小型ジッパー開閉式 47型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

外周側開閉タイプとなり、ケーブルを容易に収納可能なケーブルキャリア。【特長】 ...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
ハーフ
内のり高さ (mm)
9
キャリア内部分割数
なし
特性
標準 / 高耐久
最大ケーブル外径 Dp (φ)
7
使用速度 (m/s)
10
ピッチ P (mm)
13
開閉タイプ
外周側
ケーブル挿入種類
ジッパー
運動の種類
2次元運動
使用温度 (℃)
-40::120
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
27

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

内のり高さ: 9mm ピッチ: 13mm リンク/m: 77（1,001mm）チェーン長さ※: S/2+K リンク数※: （S/2+K）÷ピッチ

製品仕様

内のり高さ：9mm
ピッチ：13mm
リンク/m：77（1,001mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

R	018	028	038
H	48.5	68.5	88.5
D	44	54	64
K	85	115	150

必要な空間高さ：HF=H+10mm（収納重量0.2kg/mでの目安）

規格表

型番（外周側開閉）	Bi ［mm］	Ba ［mm］	R 曲げ半径［mm］			重量［kg/m］
047.10.R.0	10	16	018	028	038	～0.10
047.16.R.0	16	22	018	028	038	～0.11

商品特長詳細

能力線図（フリースパン走行）

X軸：フリースパン長さ（m） FLB／FLG
Y軸：収納ケーブル重量（kg/m）
下部目盛り：ストロークS（m）
FLB= ベント走行（たわみが許容範囲内）
FLG= 平走行（推奨取付け方法）

型番リスト

表示件数

型番

注文停止中

047.10.028.0-[1-100/1]

注文停止中

047.10.028.0-[1-100/1]-0450.10.12

注文停止中

047.10.[018,038].0-[1-100/1]

注文停止中

047.10.[018,038].0-[1-100/1]-0450.10.12

注文停止中

047.16.038.0-[1-100/1]

注文停止中

047.16.038.0-[1-100/1]-0450.16.12

注文停止中

047.16.[018,028].0-[1-100/1]

注文停止中

047.16.[018,028].0-[1-100/1]-0450.16.12

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

10	28	1 ～ 100	なし	黒	10	1個
10	28	1 ～ 100	取付ブラケット両端・一式(旋回型)	黒	10	1個
10	18 ～ 38	1 ～ 100	なし	黒	10	1個
10	18 ～ 38	1 ～ 100	取付ブラケット両端・一式(旋回型)	黒	10	1個
16	38	1 ～ 100	なし	黒	10	1個
16	38	1 ～ 100	取付ブラケット両端・一式(旋回型)	黒	10	1個
16	18 ～ 28	1 ～ 100	なし	黒	10	1個
16	18 ～ 28	1 ～ 100	取付ブラケット両端・一式(旋回型)	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

外周側開閉タイプとなり、ケーブルを容易に収納可能なケーブルキャリア。
【特長】
・実用的で機能的なジッパー型のクロスバーにより、ケーブル配線時のクロスバー開閉時間が大幅に軽減。
・狭ピッチ、頑丈で弾性のあるジッパー型クロスバー及び堅牢なリンク構造。
・非常に小さいピッチのため、低騒音、滑らかな走行。
・ジッパータイプのカバー部分はリンク毎に連結・取外し可能。
・軽量。
【用途】
・高い信頼性の必要な産業分野に最適なケーブル保護管。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

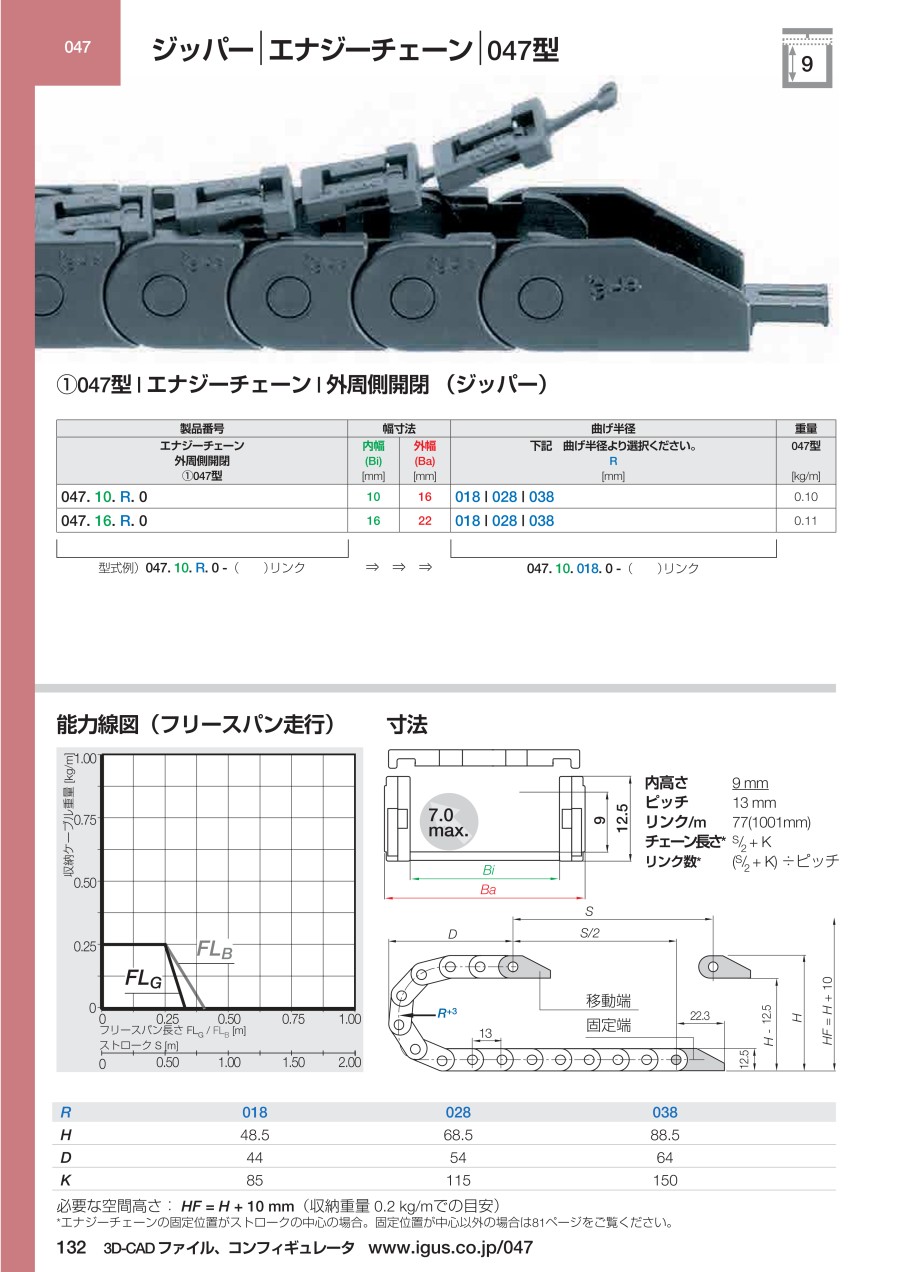

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン小型ジッパー開閉式 47型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qリンクを繋げ過ぎるとどうなりますか。

水平走行時においてリンクを繋げ過ぎると製品の自重および収納ケーブルの重さによりエナジーチェーンがたわみ、破損に至る恐れがございます。（能力線図をご確認のうえリンク数を決定ください。）

Qリンクの追加や取り外すことは可能でしょうか。

可能です。
