エナジーチェーン 小型外周側ジッパー開閉式 07型
- 通常単価(税別)
- -
- 税込単価
- -
外周側開閉タイプとなり、ケーブルを容易に収納可能なジッパー式の小型ケーブルキャ...
詳細情報を確認する商品情報
外形図

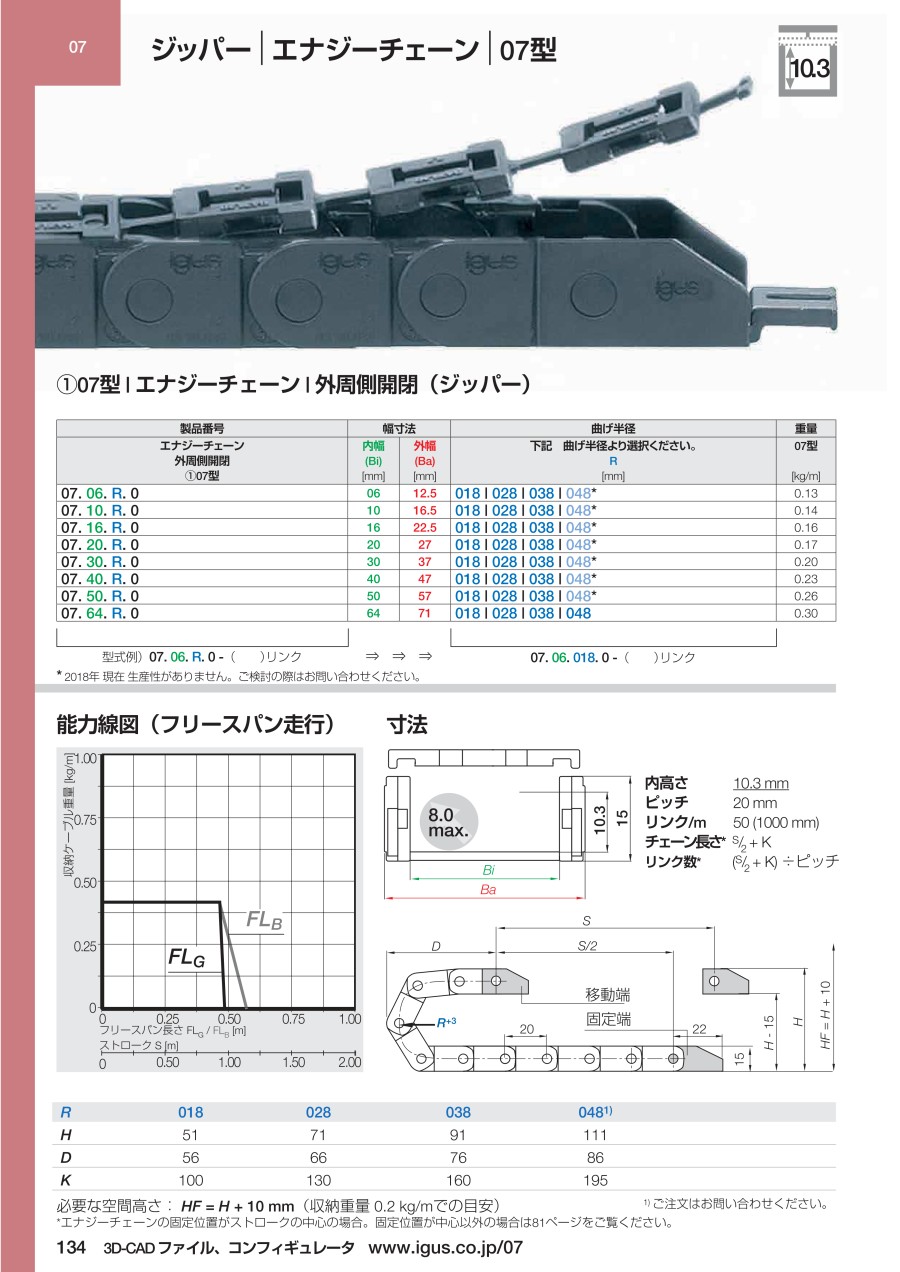

エナジーチェーン 小型ジッパー開閉式 07型
この商品の外形図と寸法
外形図
必要な空間高さ: HF = H + 10 mm（収納重量 0.2 kg/mでの目安）
ピッチ: 20mm
リンク/m: 50（1,000mm）
チェーン長さ※: S/2+K
リンク数※: （S/2+K）÷ピッチ
- ※ エナジーチェーンの固定位置がストロークの中心の場合。
規格表
| 外周側開閉 | Bi [mm] | Ba [mm] | R曲げ半径 [mm] | 重量 [kg/m] | ||
|---|---|---|---|---|---|---|
| 07.06.R.0 | 06 | 12.5 | 018 | 028 | 038 | ～0.13 |
| 07.10.R.0 | 10 | 16.5 | 018 | 028 | 038 | ～0.14 |
| 07.16.R.0 | 16 | 22.5 | 018 | 028 | 038 | ～0.16 |
| 07.20.R.0 | 20 | 27 | 018 | 028 | 038 | ～0.17 |
| 07.30.R.0 | 30 | 37 | 018 | 028 | 038 | ～0.20 |
| 07.40.R.0 | 40 | 47 | 018 | 028 | 038 | ～0.23 |
| 07.50.R.0 | 50 | 57 | 018 | 028 | 038 | ～0.26 |
| 07.64.R.0 | 64 | 71 | 018 | 028 | 038 | ～0.30 |
| R | 018 | 028 | 038 |
|---|---|---|---|
| H | 51 | 71 | 91 |
| D | 56 | 66 | 76 |
| K | 100 | 130 | 160 |
使用例
- 構造模型
- 自動ドア
- 自動車産業
- 測定・測量機械
- 電子機器
- ハンドリング
- ピック&プレースロボット
- 一般産業用機械
性能・試験情報
能力線図（フリースパン走行）
X軸 : フリースパン長さ（m） FLB/FLG
Y軸 : 収納ケーブル重量（kg/m）
下部目盛り : ストロークS（m）
FLB = ベント走行（たわみが許容範囲内）
FLG = 水平走行（推奨取付け方法）
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
外周側開閉タイプとなり、ケーブルを容易に収納可能なジッパー式の小型ケーブルキャリア。
【特長】
・実用的で機能的なジッパー型のクロスバーにより、ケーブル配線時のクロスバー開閉時間が大幅に軽減。
・狭ピッチ、頑丈で弾性のあるクロスバー及び堅牢なリンク構造。
・ジッパータイプのカバー部分はリンク毎に連結・取外し可能。
・軽量かつ堅牢。
・小さいピッチのため、低騒音、滑らかな走行。
・ケーブルクランプ付の取付ブラケットも用意。
【用途】
・高い信頼性の必要な産業分野に最適。
ご注意
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
