エナジーチェーン大型スリット開閉式（EZチェーン） Z16型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

エナジーチェーン標準型・ミディアムサイズスリット開閉式（EZチェーン） Z08型

通常価格(税別)： 103円 (税込価格：113円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

エナジーチェーン中型スリット開閉式（EZチェーン） E14型

4.3

通常価格(税別)： 165円 (税込価格：182円)

通常出荷日：在庫品1日目

可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・内周側スリッ...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
クロスバータイプ
内のり高さ (mm)
32
キャリア内部分割数
なし
特性
標準 / 低発塵 / 低摩耗
最大ケーブル外径 Dp (φ)
25
使用速度 (m/s)
10
ピッチ P (mm)
30.5
開閉タイプ
内周側
ケーブル挿入種類
スリット
運動の種類
2次元運動
使用温度 (℃)
-40::80
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
30

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が1,806型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

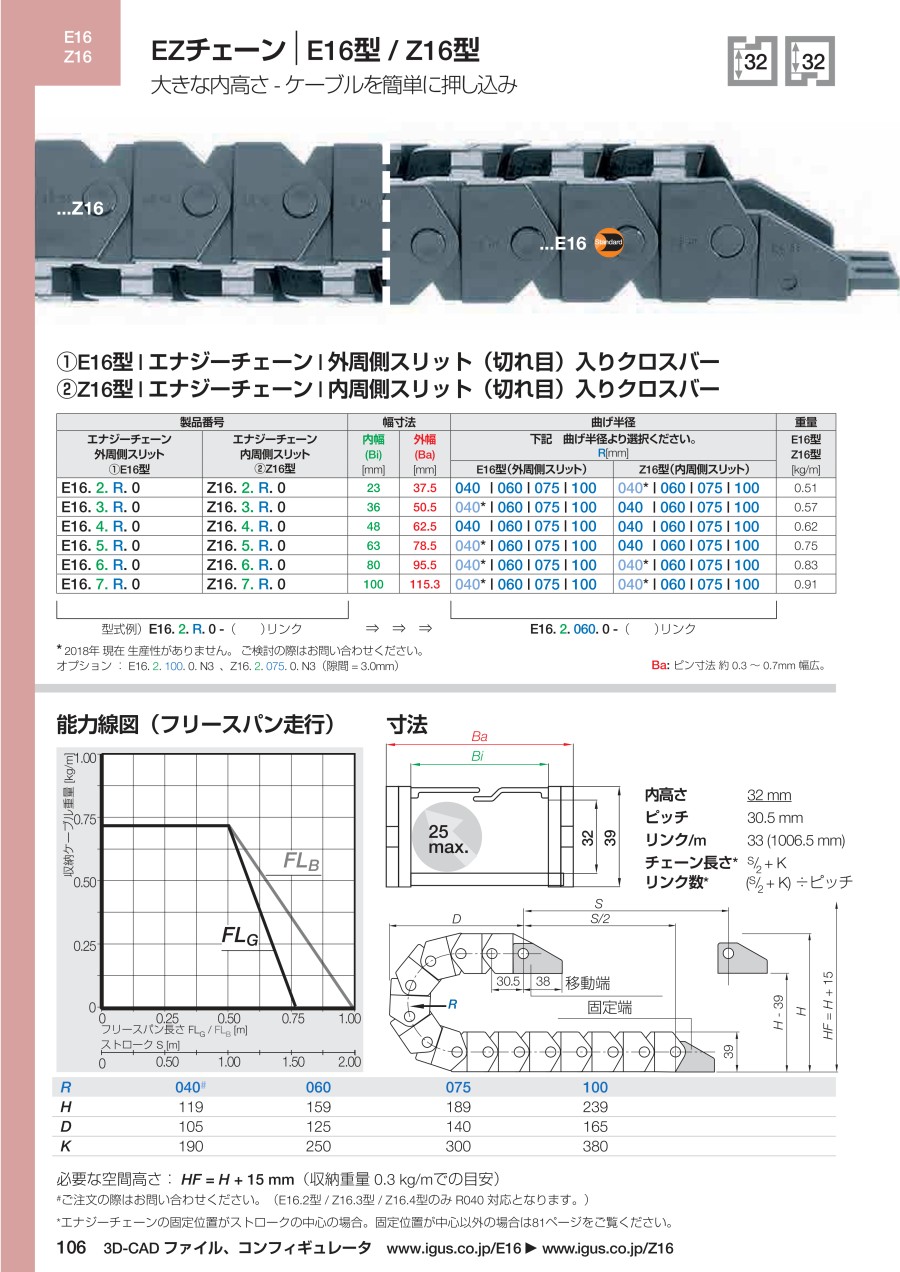

外形図

内のり高さ: 32mm ピッチ: 30.5mm リンク/m: 33（1,006.5mm）チェーン長さ※: S/2+K リンク数※: （S/2+K）÷ピッチ

製品仕様

内のり高さ：32mm
ピッチ：30.5mm
リンク/m：33（1,006.5mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

R	040	060	075	100	125
H	119	159	189	239	289
D	105	125	140	165	190
K	190	250	300	380	455

必要な空間高さ：HF=H+15mm（収納重量0.3kg/mでの目安）

規格表

内周側スリット入りクロスバー	Bi ［mm］	Ba ［mm］	R 曲げ半径［mm］					重量［kg/m］
Z16.2.R.0	23	37.5	040¹⁾	060	075	100	125	～0.51
Z16.3.R.0¹⁾	36	50.5	040¹⁾	060	075	100	125	～0.57
Z16.4.R.0¹⁾	48	62.5	040¹⁾	060	075	100	125	～0.62
Z16.5.R.0	63	78.5	040	060	075	100	125	～0.75
Z16.6.R.0	80	95.5	040	060	075	100	125	～0.83
Z16.7.R.0	100	115.3	040	060	075	100	125	～0.91

1）Z16.3型／Z16.4型のみR040対応となります。

商品特長詳細

Z16型-チェーン、内径側から収納

1.捻れの動きに対応
2.収納が非常に簡単 - コネクタ付ケーブルの組付けに最適
4.内周側から収納
5.取付ブラケット、統合型ケーブルクランプ付も可能
6.「ボタン式」構造でリンクをしっかり保持

能力線図（フリースパン走行）

X軸：フリースパン長さ（m） FLB／FLG
Y軸：収納ケーブル重量（kg/m）
下部目盛り：ストロークS（m）
FLB=ベント走行（たわみが許容範囲内）
FLG=水平走行（推奨取付け方法）

型番リスト

表示件数

...

型番

Z16.2.060.0-1

Z16.2.060.0-1-117.2.12PZ

Z16.2.060.0-2

Z16.2.060.0-2-117.2.12PZ

Z16.2.060.0-3

Z16.2.060.0-3-117.2.12PZ

Z16.2.060.0-4

Z16.2.060.0-4-117.2.12PZ

Z16.2.060.0-5

Z16.2.060.0-5-117.2.12PZ

Z16.2.060.0-6

Z16.2.060.0-6-117.2.12PZ

Z16.2.060.0-7

Z16.2.060.0-7-117.2.12PZ

Z16.2.060.0-8

Z16.2.060.0-8-117.2.12PZ

Z16.2.060.0-9

Z16.2.060.0-9-117.2.12PZ

Z16.2.060.0-10

Z16.2.060.0-10-117.2.12PZ

Z16.2.060.0-11

Z16.2.060.0-11-117.2.12PZ

Z16.2.060.0-12

Z16.2.060.0-12-117.2.12PZ

Z16.2.060.0-13

Z16.2.060.0-13-117.2.12PZ

Z16.2.060.0-14

Z16.2.060.0-14-117.2.12PZ

Z16.2.060.0-15

Z16.2.060.0-15-117.2.12PZ

Z16.2.060.0-16

Z16.2.060.0-16-117.2.12PZ

Z16.2.060.0-17

Z16.2.060.0-17-117.2.12PZ

Z16.2.060.0-18

Z16.2.060.0-18-117.2.12PZ

Z16.2.060.0-19

Z16.2.060.0-19-117.2.12PZ

Z16.2.060.0-20

Z16.2.060.0-20-117.2.12PZ

Z16.2.060.0-21

Z16.2.060.0-21-117.2.12PZ

Z16.2.060.0-22

Z16.2.060.0-22-117.2.12PZ

Z16.2.060.0-23

Z16.2.060.0-23-117.2.12PZ

Z16.2.060.0-24

Z16.2.060.0-24-117.2.12PZ

Z16.2.060.0-25

Z16.2.060.0-25-117.2.12PZ

Z16.2.060.0-26

Z16.2.060.0-26-117.2.12PZ

Z16.2.060.0-27

Z16.2.060.0-27-117.2.12PZ

Z16.2.060.0-28

Z16.2.060.0-28-117.2.12PZ

Z16.2.060.0-29

Z16.2.060.0-29-117.2.12PZ

Z16.2.060.0-30

Z16.2.060.0-30-117.2.12PZ

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

構成

取付ブラケット

色

RoHS?

最小発注数量

23	60	1	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	1	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	2	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	2	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	3	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	3	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	4	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	4	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	5	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	5	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	6	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	6	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	7	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	7	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	8	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	8	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	9	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	9	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	10	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	10	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	11	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	11	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	12	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	12	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	13	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	13	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	14	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	14	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	15	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	15	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	16	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	16	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	17	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	17	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	18	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	18	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	19	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	19	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	20	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	20	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	21	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	21	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	22	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	22	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	23	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	23	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	24	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	24	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	25	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	25	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	26	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	26	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	27	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	27	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	28	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	28	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	29	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	29	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	30	くし歯型ケーブルクランプ付・一式	-	-	10	1個
23	60	30	くし歯型ケーブルクランプ付・一式	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

216円 ( 238円 )	在庫品1日目当日出荷可能
1,866円 ( 2,053円 )	在庫品1日目当日出荷可能
366円 ( 403円 )	在庫品1日目当日出荷可能
2,051円 ( 2,256円 )	在庫品1日目当日出荷可能
539円 ( 593円 )	在庫品1日目当日出荷可能
2,235円 ( 2,459円 )	在庫品1日目当日出荷可能
701円 ( 771円 )	在庫品1日目当日出荷可能
2,419円 ( 2,661円 )	在庫品1日目当日出荷可能
863円 ( 949円 )	在庫品1日目当日出荷可能
2,603円 ( 2,863円 )	在庫品1日目当日出荷可能
1,047円 ( 1,152円 )	在庫品1日目当日出荷可能
2,788円 ( 3,067円 )	在庫品1日目当日出荷可能
1,186円 ( 1,305円 )	在庫品1日目当日出荷可能
2,972円 ( 3,269円 )	在庫品1日目当日出荷可能
1,403円 ( 1,543円 )	在庫品1日目当日出荷可能
3,156円 ( 3,472円 )	在庫品1日目当日出荷可能
1,985円 ( 2,184円 )	在庫品1日目当日出荷可能
3,341円 ( 3,675円 )	在庫品1日目当日出荷可能
2,176円 ( 2,394円 )	在庫品1日目当日出荷可能
3,525円 ( 3,878円 )	在庫品1日目当日出荷可能
2,159円 ( 2,375円 )	在庫品1日目当日出荷可能
3,709円 ( 4,080円 )	在庫品1日目当日出荷可能
2,375円 ( 2,613円 )	在庫品1日目当日出荷可能
3,893円 ( 4,282円 )	在庫品1日目当日出荷可能
2,592円 ( 2,851円 )	在庫品1日目当日出荷可能
4,078円 ( 4,486円 )	在庫品1日目当日出荷可能
2,592円 ( 2,851円 )	在庫品1日目当日出荷可能
4,262円 ( 4,688円 )	在庫品1日目当日出荷可能
2,592円 ( 2,851円 )	在庫品1日目当日出荷可能
4,446円 ( 4,891円 )	在庫品1日目当日出荷可能
2,592円 ( 2,851円 )	在庫品1日目当日出荷可能
4,631円 ( 5,094円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
5,531円 ( 6,084円 )	在庫品1日目当日出荷可能
3,456円 ( 3,802円 )	在庫品1日目当日出荷可能
5,248円 ( 5,773円 )	在庫品1日目当日出荷可能
3,565円 ( 3,922円 )	在庫品1日目当日出荷可能
5,183円 ( 5,701円 )	在庫品1日目当日出荷可能
3,565円 ( 3,922円 )	在庫品1日目当日出荷可能
5,636円 ( 6,200円 )	在庫品1日目当日出荷可能
3,783円 ( 4,161円 )	在庫品1日目当日出荷可能
5,962円 ( 6,558円 )	在庫品1日目当日出荷可能
3,889円 ( 4,278円 )	在庫品1日目当日出荷可能
5,736円 ( 6,310円 )	在庫品1日目当日出荷可能
3,889円 ( 4,278円 )	在庫品1日目当日出荷可能
5,920円 ( 6,512円 )	在庫品1日目当日出荷可能
3,889円 ( 4,278円 )	在庫品1日目当日出荷可能
6,105円 ( 6,716円 )	在庫品1日目当日出荷可能
3,889円 ( 4,278円 )	在庫品1日目当日出荷可能
6,289円 ( 6,918円 )	在庫品1日目当日出荷可能
4,754円 ( 5,229円 )	在庫品1日目当日出荷可能
6,473円 ( 7,120円 )	在庫品1日目当日出荷可能
4,754円 ( 5,229円 )	在庫品1日目当日出荷可能
6,658円 ( 7,324円 )	在庫品1日目当日出荷可能
4,970円 ( 5,467円 )	在庫品1日目当日出荷可能
6,842円 ( 7,526円 )	在庫品1日目当日出荷可能
5,078円 ( 5,586円 )	在庫品1日目当日出荷可能
7,026円 ( 7,729円 )	在庫品1日目当日出荷可能
4,411円 ( 4,852円 )	在庫品1日目当日出荷可能
7,211円 ( 7,932円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・内周側スリット（切れ目）タイプとなり、ケーブルを容易に収納可能。
・体型設計で作業時間が短縮でき、リーズナブルな価格設定だが、高荷重の用途には不適。
・小さいピッチのため、低騒音、滑らかな走行。
・ねじり走行可能（制限あり）。
・ケーブルを傷めない内部構造。
【用途】
・充填が極めて簡単 ― コネクタ付ハーネスケーブルの組み付けに最適。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン大型スリット開閉式（EZチェーン） Z16型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qリンクを繋げ過ぎるとどうなりますか。

水平走行時においてリンクを繋げ過ぎると製品の自重および収納ケーブルの重さによりエナジーチェーンがたわみ、破損に至る恐れがございます。（能力線図をご確認のうえリンク数を決定ください。）

Qリンクの追加や取り外すことは可能でしょうか。

可能です。
