イグス

エナジーチェーン大型ジッパー開閉式 17型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

エナジーチェーン用取付ブラケット（17／E16／Z16型用）

通常価格(税別)： 1,365円 (税込価格：1,502円)

通常出荷日：在庫品1日目

可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・ジッパー式で...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
ハーフ
内のり高さ (mm)
32
キャリア内部分割数
なし
特性
標準 / 高耐久
最大ケーブル外径 Dp (φ)
28
使用速度 (m/s)
10
ピッチ P (mm)
30.5
開閉タイプ
外周側
ケーブル挿入種類
ジッパー
運動の種類
2次元運動
使用温度 (℃)
-40::120
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
29

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

内のり高さ：32mm
ピッチ：30.5mm
リンク/m：33（1,006.5mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

R	063	075	100	125
H	165	189	239	289
D	128	140	165	190
K	260	300	380	455

必要な空間高さ：HF=H+25mm（収納重量1.5kg/mでの目安）

規格表

型番（外周側開閉）	Bi ［mm］	Ba ［mm］	R曲げ半径［mm］				重量［kg/m］
型番（外周側開閉）	Bi ［mm］	Ba ［mm］	R曲げ半径［mm］				重量［kg/m］	17.1.R.0	15	25.5	063	075	100	125	～0.52
17.2.R.0	25	35.5	063	075	100	125	～0.59
17.3.R.0	38	48.5	063	075	100	125	～0.65
17.4.R.0	50	60.5	063	075	100	125	～0.70
17.5.R.0	63	76	063	075	100	125	～0.83
17.6.R.0	80	93	063	075	100	125	～0.92
17.7.R.0	100	113	063	075	100	125	～1.06

商品特長詳細

17型-チェーン、外径側でジッパー開閉

1.ジッパーベルトで、超迅速な開閉
2.高加速に
3.ジッパーは、各リンクで分離・接合可
4.内部の仕切り、セパレーターおよび貫通棚板板で可能
5.取付ブラケット、統合型ケーブルクランプ付も可能
6.エナジーチューブジッパーもあり

能力線図（フリースパン走行）

X軸：フリースパン長さ（m） FLB／FLG
Y軸：収納ケーブル重量（kg/m）
下部目盛り：ストロークS（m）
FLB=ベント走行（たわみが許容範囲内）
FLG=水平走行（推奨取付け方法）

型番リスト

表示件数

型番

注文停止中

17.2.100.0-[1-100/1]

注文停止中

17.2.100.0-[1-100/1]-[117.2.12P,117.2.12PZ]

注文停止中

17.2.125.0-[1-100/1]

注文停止中

17.2.125.0-[1-100/1]-[117.2.12P,117.2.12PZ]

注文停止中

17.2.[063,075].0-[1-100/1]

注文停止中

17.2.[063,075].0-[1-100/1]-[117.2.12P,117.2.12PZ]

注文停止中

17.4.125.0-[1-100/1]

注文停止中

17.4.125.0-[1-100/1]-[117.4.12P,117.4.12PZ]

注文停止中

17.4.[063,075,100].0-[1-100/1]

注文停止中

17.4.[063,075,100].0-[1-100/1]-[117.4.12P,117.4.12PZ]

注文停止中

17.5.[063,075].0-[1-100/1]

注文停止中

17.5.[063,075].0-[1-100/1]-[117.5.12P,117.5.12PZ]

注文停止中

17.5.[100,125].0-[1-100/1]

注文停止中

17.5.[100,125].0-[1-100/1]-[117.5.12P,117.5.12PZ]

注文停止中

17.6.063.0-[1-100/1]

注文停止中

17.6.063.0-[1-100/1]-[117.6.12P,117.6.12PZ]

注文停止中

17.6.100.0-[1-100/1]

注文停止中

17.6.100.0-[1-100/1]-[117.6.12P,117.6.12PZ]

注文停止中

17.6.[075,125].0-[1-100/1]

注文停止中

17.6.[075,125].0-[1-100/1]-[117.6.12P,117.6.12PZ]

注文停止中

17.7.125.0-[1-100/1]

注文停止中

17.7.125.0-[1-100/1]-[117.7.12P,117.7.12PZ]

注文停止中

17.7.[063,075,100].0-[1-100/1]

注文停止中

17.7.[063,075,100].0-[1-100/1]-[117.7.12P,117.7.12PZ]

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

25	100	1 ～ 100	なし	黒	10	1個
25	100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
25	125	1 ～ 100	なし	黒	10	1個
25	125	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
25	63 ～ 75	1 ～ 100	なし	黒	10	1個
25	63 ～ 75	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
50	125	1 ～ 100	なし	黒	10	1個
50	125	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
50	63 ～ 100	1 ～ 100	なし	黒	10	1個
50	63 ～ 100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
63	63 ～ 75	1 ～ 100	なし	黒	10	1個
63	63 ～ 75	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
63	100 ～ 125	1 ～ 100	なし	黒	10	1個
63	100 ～ 125	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
80	63	1 ～ 100	なし	黒	10	1個
80	63	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
80	100	1 ～ 100	なし	黒	10	1個
80	100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
80	75 ～ 125	1 ～ 100	なし	黒	10	1個
80	75 ～ 125	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
100	125	1 ～ 100	なし	黒	10	1個
100	125	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
100	63 ～ 100	1 ～ 100	なし	黒	10	1個
100	63 ～ 100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・ジッパー式で外周側開閉タイプ。任意の位置で内部仕切りが可能。
・実用的で機能的なジッパー型クロスバーにより、ケーブル配線時の開閉時間が大幅に軽減可能。
・狭ピッチ、頑丈で弾性のあるジッパー型クロスバー及び堅牢なリンク構造。
・ジッパータイプのカバー部分はリンク毎に連結・取外し可能。
・小さいピッチのため、低騒音、滑らかな走行。
・ケーブルクランプ付の取付ブラケットも用意。
【用途】
・高い信頼性の必要な産業分野に最適。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

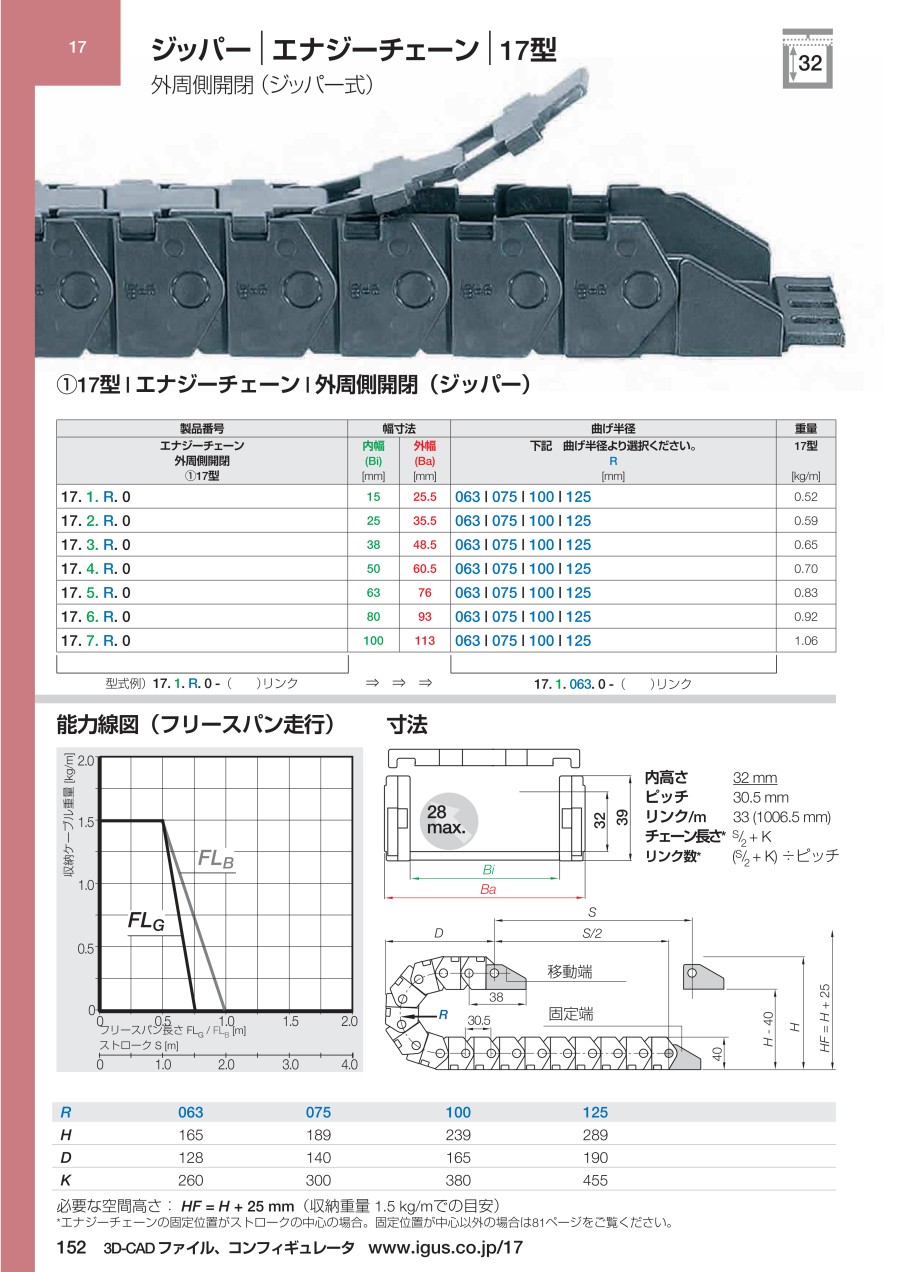

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン大型ジッパー開閉式 17型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qリンクを繋げ過ぎるとどうなりますか。

水平走行時においてリンクを繋げ過ぎると製品の自重および収納ケーブルの重さによりエナジーチェーンがたわみ、破損に至る恐れがございます。（能力線図をご確認のうえリンク数を決定ください。）

Qリンクの追加や取り外すことは可能でしょうか。

可能です。
