イグス

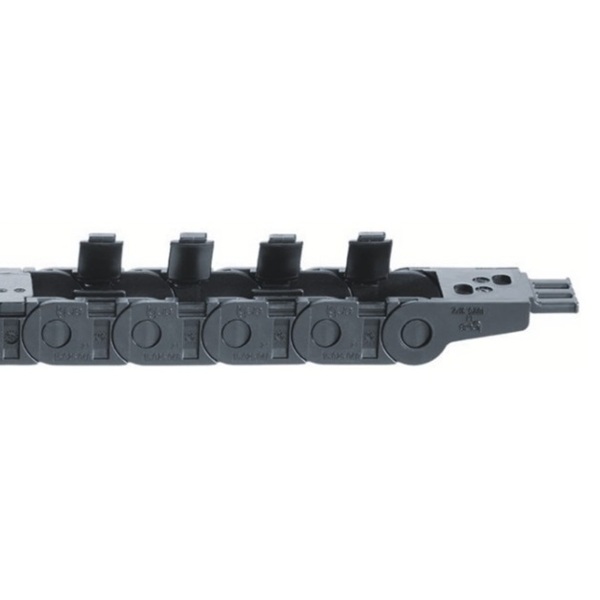

エナジーチェーン外周側スナップ開閉タイプ中型（E2/000） 2500型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【特長】・ダブルストッパー機構が耐久性を生み長いフリースパンを実現しました。・...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
クロスバータイプ
内のり高さ (mm)
25
キャリア内部分割数
なし
特性
標準
最大ケーブル外径 Dp (φ)
23
使用速度 (m/s)
10
ピッチ P (mm)
46
開閉タイプ
外周側
ケーブル挿入種類
スナップ(開閉)
運動の種類
2次元運動
使用温度 (℃)
-40::100
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
44

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

*エナジーチェーンの固定位置がストロークの中心の場合。

取付ブラケット

エナジーチェーン外周側スナップ開閉タイプ中型（E2/000） 2500型外形図2

製品仕様

2500型エナジーチェーン外周側開閉（スナップ式）

型番	幅寸法		曲げ半径 R ［mm］	重量［kg/m］
型番	内幅（Bi）［mm］	外幅（Ba）［mm］	曲げ半径 R ［mm］	重量［kg/m］
2500.02.R.0	25	41	055／075／100／125／150／175／200／225／250	0.77
2500.03.R.0	38	54		0.83
2500.05.R.0	57	73		0.91
2500.07.R.0	77	93		1.01
2500.09.R.0	89	105		1.08
2500.10.R.0	103	119		1.15
2500.12.R.0	125	141		1.22

R	055	075	100	125	150	175	200	225	250
H	145	185	235	285	335	385	435	485	535
D	142	162	187	212	237	262	287	312	337
K	265	330	410	485	565	645	725	800	880

必要な空間高さ：HF=H+25mm（収納重量1.5kg/mでの目安）

2500型取付ブラケット

樹脂製
旋回型：水平走行（フリースパン走行）での使用に推奨【標準】
固定型：吊り下げ型、竪スタンド型での使用に推奨

幅インデックス	型番旋回型（両端セット）		型番固定型（両端セット）		寸法A ［mm］	くし歯の数
幅インデックス	くし歯型ケーブルクランプ付き	くし歯型ケーブルクランプなし	くし歯型ケーブルクランプ付き	くし歯型ケーブルクランプなし	寸法A ［mm］	くし歯の数
.02.	2020.34PZB+	2020.34PZ+	2020.12PZB+	2020.12PZ+	12	3
.03.	2030.34PZB+	2030.34PZ+	2030.12PZB+	2030.12PZ+	25	4
.05.	2050.34PZB+	2050.34PZ+	2050.12PZB+	2050.12PZ+	44	6
.07.	2070.34PZB+	2070.34PZ+	2070.12PZB+	2070.12PZ+	64	8
.09.	2090.34PZB+	2090.34PZ+	2090.12PZB+	2090.12PZ+	77	9
.10.	2100.34PZB+	2100.34PZ+	2100.12PZB+	2100.12PZ+	90	10
.12.	2125.34PZB+	2125.34PZ+	2125.12PZB+	2125.12PZ+	112	12

商品特長詳細

旋回型

固定型

エナジーチェーン外周側スナップ開閉タイプ中型（E2/000） 2500型取付ブラケット

上図の方向での組み付けが可能です。

能力線図（フリースパン走行）

エナジーチェーン外周側スナップ開閉タイプ中型（E2/000） 2500型能力線図

型番リスト

表示件数

型番

2500.03.[055,075,100,125,150,175,200,225,250].0-[1-100/1]

2500.03.[055,075,100,125,150,175,200,225,250].0-[1-100/1]-[2030.12PZ+,2030.12PZB+,2030.34PZ+,2030.34PZB+]

注文停止中

2500.05.[055,075,100,125,150,175,200,225,250].0-[1-100/1]

注文停止中

2500.05.[055,075,100,125,150,175,200,225,250].0-[1-100/1]-[2050.12PZ+,2050.12PZB+,2050.34PZ+,2050.34PZB+]

注文停止中

2500.07.[055,075,100,125,150,175,200,225,250].0-[1-100/1]

注文停止中

2500.07.[055,075,100,125,150,175,200,225,250].0-[1-100/1]-[2070.12PZ+,2070.12PZB+,2070.34PZ+,2070.34PZB+]

注文停止中

2500.09.[055,075].0-[1-100/1]

注文停止中

2500.09.[055,075].0-[1-100/1]-[2090.12PZ+,2090.12PZB+,2090.34PZ+,2090.34PZB+]

注文停止中

2500.09.[100,125,150,175,200,225,250].0-[1-100/1]

注文停止中

2500.09.[100,125,150,175,200,225,250].0-[1-100/1]-[2090.12PZ+,2090.12PZB+,2090.34PZ+,2090.34PZB+]

注文停止中

2500.10.[055,075,100,125,150,175].0-[1-100/1]

注文停止中

2500.10.[055,075,100,125,150,175].0-[1-100/1]-[2100.12PZ+,2100.12PZB+,2100.34PZ+,2100.34PZB+]

注文停止中

2500.10.[200,225,250].0-[1-100/1]

注文停止中

2500.10.[200,225,250].0-[1-100/1]-[2100.12PZ+,2100.12PZB+,2100.34PZ+,2100.34PZB+]

注文停止中

2500.12.[055,075,100,125,150,175,200,225,250].0-[1-100/1]

注文停止中

2500.12.[055,075,100,125,150,175,200,225,250].0-[1-100/1]-[2125.12PZ+,2125.12PZB+,2125.34PZ+,2125.34PZB+]

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

38	55 ～ 250	1 ～ 100	なし	黒	10	1個
38	55 ～ 250	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
57	55 ～ 250	1 ～ 100	なし	黒	10	1個
57	55 ～ 250	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
77	55 ～ 250	1 ～ 100	なし	黒	10	1個
77	55 ～ 250	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
89	55 ～ 75	1 ～ 100	なし	黒	10	1個
89	55 ～ 75	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
89	100 ～ 250	1 ～ 100	なし	黒	10	1個
89	100 ～ 250	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
103	55 ～ 175	1 ～ 100	なし	黒	10	1個
103	55 ～ 175	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
103	200 ～ 250	1 ～ 100	なし	黒	10	1個
103	200 ～ 250	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
125	55 ～ 250	1 ～ 100	なし	黒	10	1個
125	55 ～ 250	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	44日目
- ( - )	44日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

【特長】
・ダブルストッパー機構が耐久性を生み長いフリースパンを実現しました。
・素早い開閉、左右両側での開閉選択可能です。
・しっかりとロックできるクロスバーです。
・横置きサイド型用スライド面です。
・厳しい評価試験を繰り返した固定力の強い取付ブラケットです。
・ケーブルクランプを取付ブラケットに組付け可能（オプション）です。
・2500型は外周側で左右両側でのスナップ式開閉選択可能です。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

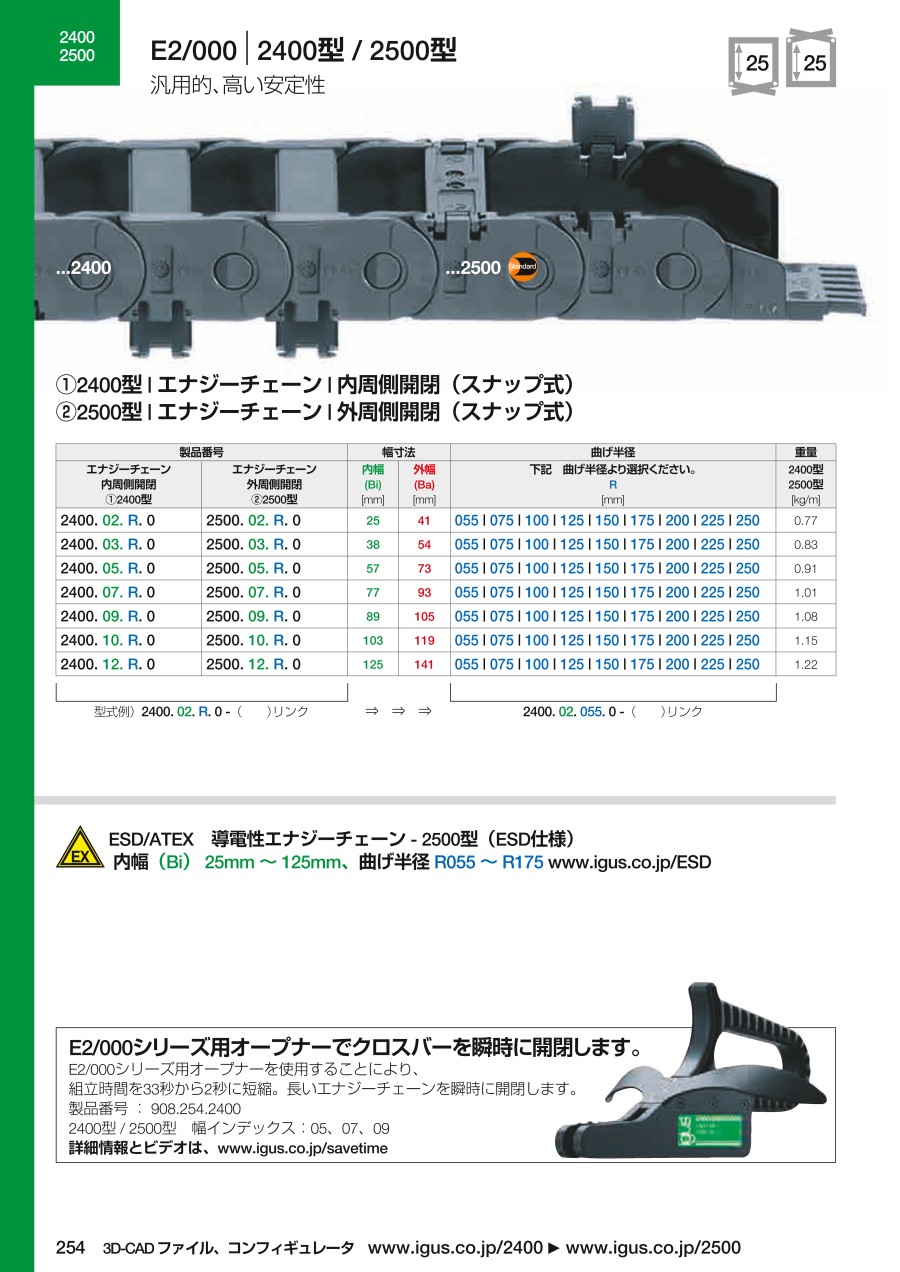

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
