イグス

エナジーチェーン外周側スナップ開閉小型（E2／000） 1500型

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

エナジーチェーン用取付ブラケット（1400型用）

通常価格(税別)： 2,932円 (税込価格：3,225円)

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

エナジーチェーン外周側スナップ開閉タイプ中型（E2/000） 2500型

通常出荷日：5 日目～

可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・素早い開閉、...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
クロスバータイプ
内のり高さ (mm)
21
キャリア内部分割数
なし
特性
標準
最大ケーブル外径 Dp (φ)
18
使用速度 (m/s)
10
ピッチ P (mm)
33.3
開閉タイプ
外周側
ケーブル挿入種類
スナップ(開閉)
運動の種類
2次元運動
使用温度 (℃)
-40::120
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
49

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

エナジーチェーン外周側スナップ開閉タイプ中型（E2/000） 1500型

この商品の外形図と寸法

外形図

必要な空間高さ: HF = H + 25 mm（収納重量 0.5 kg/mでの目安）

内のり高さ: 21mm
ピッチ: 33.3mm
リンク/m: 30（1,000mm）
チェーン長さ※: S/2+K
リンク数※: （S/2+K）÷ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

規格表

外周側開閉（スナップ式）	Bi [mm]	Ba [mm]	R曲げ半径 [mm]								1500 [kg/m]
1500.015.R0	15	28.5	035	038	048	075	100	125	145	180	～0.46
1500.020.R0	20	33.5	035	038	048	075	100	125	145	180	～0.47
1500.025.R0	25	38.5	035	038	048	075	100	125	145	180	～0.49
1500.038.R0	38	51.5	035	038	048	075	100	125	145	180	～0.53
1500.050.R0	50	63.5	035	038	048	075	100	125	145	180	～0.56
1500.068.R0	68	81.5	035	038	048	075	100	125	145	180	～0.63
1500.080.R0	80	93.5	035	038	048	075	100	125	145	180	～0.67
1500.100.R0	100	113.5	035	038	048	075	100	125	145	180	～0.74
1500.125.R0	125	138.5	035	038	048	075	100	125	145	180	～0.83

R	035	038	048	075	100	125	145	180
H	98	104	124	178	228	278	318	388
D	99	102	112	139	164	189	209	244
K	180	190	220	305	385	460	525	635

使用例

構造模型
自動ドア
自動車産業
測定・測量機械
電子機器
ハンドリング
ピック&プレースロボット
一般産業用機械

性能・試験情報

能力線図（フリースパン走行）

X軸 : フリースパン長さ（m） FLB/FLG
Y軸 : 収納ケーブル重量（kg/m）
下部目盛り : ストロークS（m）
FLB = ベント走行（たわみが許容範囲内）
FLG = 水平走行（推奨取付け方法）

型番リスト

表示件数

型番

注文停止中

1500.020.[035,048].0-[1-100/1]

注文停止中

1500.020.[035,048].0-[1-100/1]-[14020.12PZ,14020.34PZ]

注文停止中

1500.020.[035,100,145].0-[1-100/1]

注文停止中

1500.020.[035,100,145].0-[1-100/1]-[14020.12PZ,14020.34PZ]

注文停止中

1500.020.[075,125,180].0-[1-100/1]

注文停止中

1500.020.[075,125,180].0-[1-100/1]-[14020.12PZ,14020.34PZ]

注文停止中

1500.025.[035,048,075,125,145,180].0-[1-100/1]

注文停止中

1500.025.[035,048,075,125,145,180].0-[1-100/1]-[14025.12PZ,14025.34PZ]

注文停止中

1500.025.[038,100].0-[1-100/1]

注文停止中

1500.025.[038,100].0-[1-100/1]-[14025.12PZ,14025.34PZ]

注文停止中

1500.050.035.0-[1-100/1]

注文停止中

1500.050.035.0-[1-100/1]-[14050.12PZ,14050.34PZ]

注文停止中

1500.050.[038,048,075,100,125,145,180].0-[1-100/1]

注文停止中

1500.050.[038,048,075,100,125,145,180].0-[1-100/1]-[14050.12PZ,14050.34PZ]

注文停止中

1500.100.[035,048,100,125,145,180].0-[1-100/1]

注文停止中

1500.100.[035,048,100,125,145,180].0-[1-100/1]-[14100.12PZ,14100.34PZ]

注文停止中

1500.100.[038,075].0-[1-100/1]

注文停止中

1500.100.[038,075].0-[1-100/1]-[14100.12PZ,14100.34PZ]

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

20	35 ～ 48	1 ～ 100	なし	黒	10	1個
20	35 ～ 48	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
20	35 ～ 145	1 ～ 100	なし	黒	10	1個
20	35 ～ 145	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
20	75 ～ 180	1 ～ 100	なし	黒	10	1個
20	75 ～ 180	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
25	35 ～ 180	1 ～ 100	なし	黒	10	1個
25	35 ～ 180	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
25	38 ～ 100	1 ～ 100	なし	黒	10	1個
25	38 ～ 100	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
50	35	1 ～ 100	なし	黒	10	1個
50	35	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
50	38 ～ 180	1 ～ 100	なし	黒	10	1個
50	38 ～ 180	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
100	35 ～ 180	1 ～ 100	なし	黒	10	1個
100	35 ～ 180	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
100	38 ～ 75	1 ～ 100	なし	黒	10	1個
100	38 ～ 75	1 ～ 100	くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	35日目
- ( - )	35日目
- ( - )	35日目
- ( - )	35日目

詳細情報

基本情報

基本情報

可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・素早い開閉、左右両側での開閉選択可能。
・ダブルストッパー機構が耐久性を生み長いフリースパンを実現。
・しっかりとロックできるクロスバー。
・クロスバーを開けた状態で仕切板をしっかり固定。
・太いピボット径が耐久性を生み長いフリースパンを実現。
【用途】
・マテリアルハンドリング・建築機械・木工機械等の各種産業機械の可動部のケーブル保護に最適。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

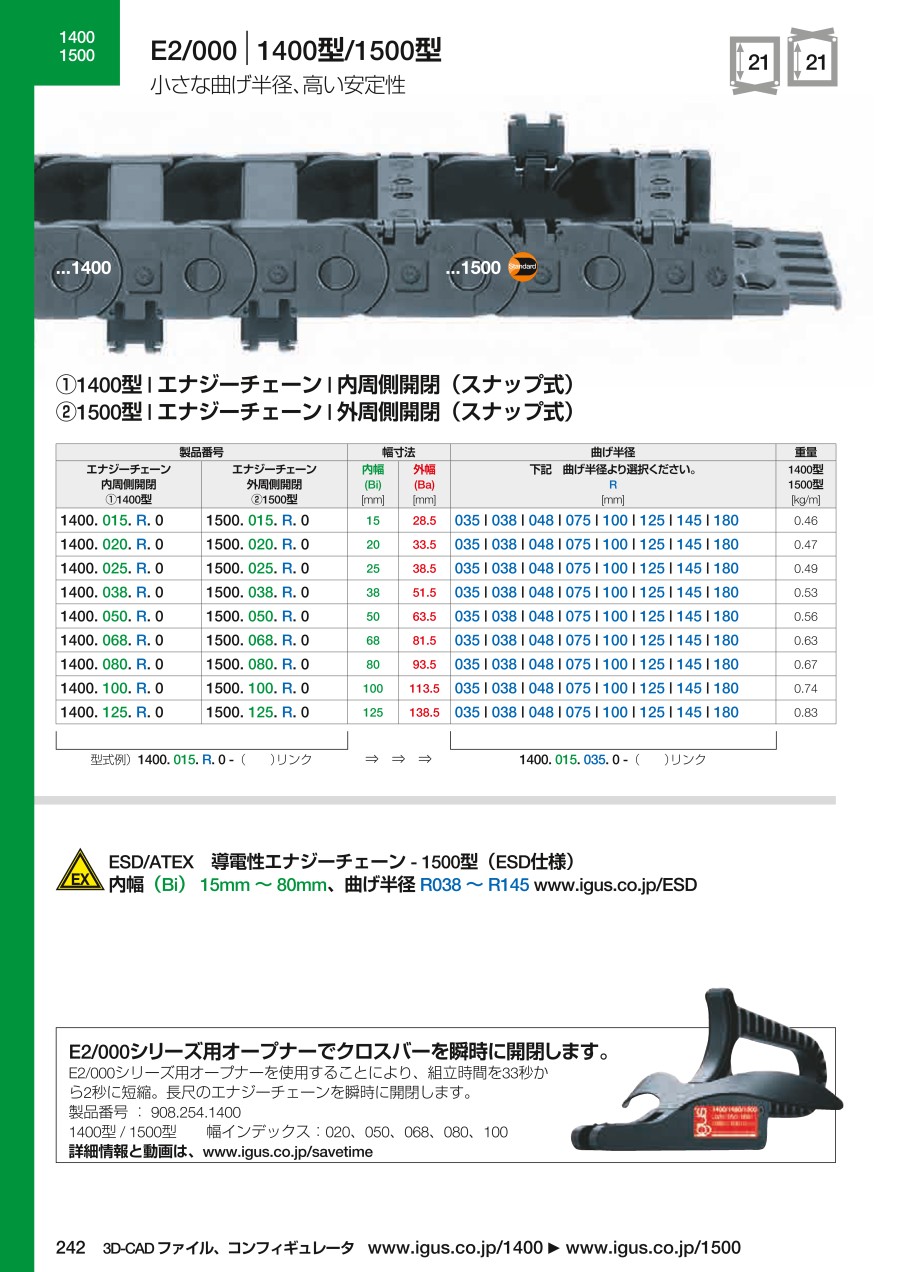

カタログ

カタログ (見開き版)

商品担当おすすめ

イグス
エナジーチェーン内周側スナップ開閉中型（E2ミニ） B15i型
内周側スナップ開閉中型エナジーチェーン（B15i型）。小型の各種産業機械に最適です。
ミスミ
NA6FUR（SB）UL対応ケーブルキャリア用
磨耗性と外径の細さに優れたタイプ。低発塵の600V定格のUL対応電源向き可動ケーブル。
ミスミ
ケーブルキャリアサポーター
ケーブルキャリアの受け台として使用し、往復運動時のうねりや垂れを防止します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン外周側スナップ開閉小型（E2／000） 1500型のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

装置内可動部

満足度：5.02021/07/09

内面幅20mmでケーブルキャリアを使用していましたが、高さが15mmしかなく、収容ケーブルが増えてギュウギュウになってし...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qリンクを繋げ過ぎるとどうなりますか。

水平走行時においてリンクを繋げ過ぎると製品の自重および収納ケーブルの重さによりエナジーチェーンがたわみ、破損に至る恐れがございます。（能力線図をご確認のうえリンク数を決定ください。）

Qリンクの追加や取り外すことは可能でしょうか。

可能です。
