イグス

エナジーチェーンピボットレス（リンクレス）大型（E6） E6.52型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

可動するケーブルやホースなどを収納する低摩耗、低振動、低騒音タイプのケーブルキ...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
クロスバータイプ
内のり高さ (mm)
52
キャリア内部分割数
なし
特性
標準 / 低振動
最大ケーブル外径 Dp (φ)
46
使用速度 (m/s)
10
ピッチ P (mm)
30
開閉タイプ
両面
ケーブル挿入種類
スナップ(着脱)
運動の種類
2次元運動
使用温度 (℃)
-40::120
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
85

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

内のり高さ: 52mm ピッチ: 30mm リンク/m: 34（1,020mm）チェーン長さ※: S/2+K リンク数※: （S/2+K）÷ピッチ ※エナジーチェーンの固定位置がストロークの中心の場合。

製品仕様

低騒音で低振動。

内のり高さ：52mm
ピッチ：30mm
リンク/m：34（1,020mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ

※エナジーチェーンの固定位置がストロークの中心の場合。

R	075	100	150	200	250
H	270	320	420	520	620
D	155	180	230	280	330
K	300	375	535	690	850

必要な空間高さ：HF=H+40mm（収納重量2.0kg/mでの目安）

規格表

型番（エナジーチェーン）	Bi ［mm］	Ba ［mm］	E6.52 ［kg/m］
E6.52. 040. R.0	40	64	～1.76
E6.52. 050. R.0	50	74	～1.80
E6.52. 062. R.0	62	86	～1.84
E6.52. 070. R.0	70	94	～1.87
E6.52. 075. R.0	75	99	～1.89
E6.52. 087. R.0	87	111	～1.94
E6.52. 100. R.0	100	124	～1.98
E6.52. 125. R.0	125	149	～2.07
E6.52. 150. R.0	150	174	～2.17

型番（エナジーチェーン）	Bi ［mm］	Ba ［mm］	E6.52 ［kg/m］
E6.52. 175. R.0	175	199	～2.26
E6.52. 200. R.0	200	224	～2.36
E6.52. 225. R.0	225	249	～2.45
E6.52. 250. R.0	250	274	～2.54
E6.52. 275. R.0	275	299	～2.64
E6.52. 300. R.0	300	324	～2.73

商品特長詳細

能力線図（フリースパン走行）

X軸：フリースパン長さ（m）FLB／FLG
Y軸：収納ケーブル重量（kg/m）
下部目盛り：ストロークS（m）
FLB=ベント走行（たわみが許容範囲内）
FLG=水平走行（推奨取付け方法）

型番リスト

表示件数

型番

注文停止中

E6.52.040.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.040.[075,100,150,200,250].0-[1-100/1]-[E6.520.040.12C,E6.520.040.12]

注文停止中

E6.52.050.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.050.[075,100,150,200,250].0-[1-100/1]-[E6.520.050.12C,E6.520.050.12]

注文停止中

E6.52.062.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.062.[075,100,150,200,250].0-[1-100/1]-[E6.520.062.12C,E6.520.062.12]

注文停止中

E6.52.070.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.070.[075,100,150,200,250].0-[1-100/1]-[E6.520.070.12C,E6.520.070.12,E6.520.070.34C,E6.520.070.34]

注文停止中

E6.52.075.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.075.[075,100,150,200,250].0-[1-100/1]-[E6.520.075.12C,E6.520.075.12]

注文停止中

E6.52.087.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.087.[075,100,150,200,250].0-[1-100/1]-[E6.520.087.12C,E6.520.087.12]

注文停止中

E6.52.100.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.100.[075,100,150,200,250].0-[1-100/1]-[E6.520.100.12C,E6.520.100.12]

注文停止中

E6.52.125.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.125.[075,100,150,200,250].0-[1-100/1]-[E6.520.125.12C,E6.520.125.12]

注文停止中

E6.52.150.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.150.[075,100,150,200,250].0-[1-100/1]-[E6.520.150.12C,E6.520.150.12]

注文停止中

E6.52.175.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.175.[075,100,150,200,250].0-[1-100/1]-[E6.520.175.12C,E6.520.175.12]

注文停止中

E6.52.200.[075,100,150,200,250].0-[1-100/1]

注文停止中

E6.52.200.[075,100,150,200,250].0-[1-100/1]-[E6.520.200.12C,E6.520.200.12]

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

40	75 ～ 250	1 ～ 100	なし	黒	10	1個
40	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
50	75 ～ 250	1 ～ 100	なし	黒	10	1個
50	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
62	75 ～ 250	1 ～ 100	なし	黒	10	1個
62	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
70	75 ～ 250	1 ～ 100	なし	黒	10	1個
70	75 ～ 250	1 ～ 100	取付ブラケット両端固定式・一式・C型レールあり / 取付ブラケット両端固定式・一式・C型レールなし / 取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
75	75 ～ 250	1 ～ 100	なし	黒	10	1個
75	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
87	75 ～ 250	1 ～ 100	なし	黒	10	1個
87	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
100	75 ～ 250	1 ～ 100	なし	黒	10	1個
100	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
125	75 ～ 250	1 ～ 100	なし	黒	10	1個
125	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
150	75 ～ 250	1 ～ 100	なし	黒	10	1個
150	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
175	75 ～ 250	1 ～ 100	なし	黒	10	1個
175	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個
200	75 ～ 250	1 ～ 100	なし	黒	10	1個
200	75 ～ 250	1 ～ 100	取付ブラケット両端旋回式・一式・C型レールあり / 取付ブラケット両端旋回式・一式・C型レールなし	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目

詳細情報

基本情報

基本情報

可動するケーブルやホースなどを収納する低摩耗、低振動、低騒音タイプのケーブルキャリア。
【特長】
・内外周両側開閉タイプとなり、ケーブルを容易に収納可能。
・バネ式コネクターでリンク間を連結。
・モジュラー式なので延長・短縮が容易。
・ピボット・穴あきの連結部がない。
・非常に大きなスライド面。
・短いリンクピッチにより、低音・滑らかな走行が実現。
・内部ストッパー機構。
・取付け面を自由に選択できるKMA取付ブラケット。
・くし歯型ケーブルクランプは取付ブラケットに組付け可能。
・大きな内のり高さ。
【用途】
・低発塵、低振動タイプで、クリーンルーム、プリンターで使用可能。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

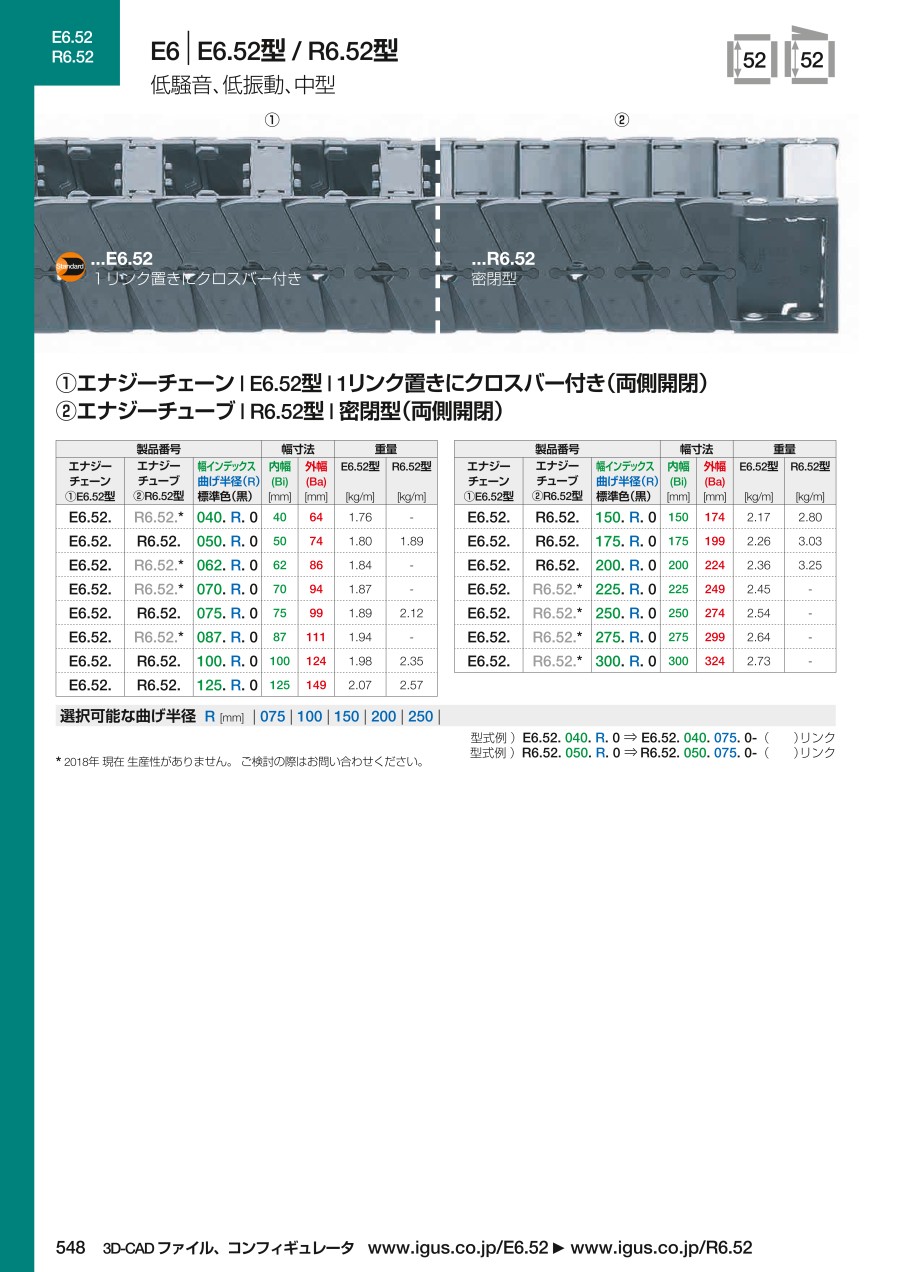

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーンピボットレス（リンクレス）大型（E6） E6.52型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qリンクを繋げ過ぎるとどうなりますか。

水平走行時においてリンクを繋げ過ぎると製品の自重および収納ケーブルの重さによりエナジーチェーンがたわみ、破損に至る恐れがございます。（能力線図をご確認のうえリンク数を決定ください。）

Qリンクの追加や取り外すことは可能でしょうか。

可能です。
