エナジーチェーン 極小タイプ（E2マイクロ） 04型
- 通常単価(税別)
- -
- 税込単価
- -
可動するケーブルやホースなどを収納する、狭い空間で使用できる省スペース設計のケ...
詳細情報を確認する商品情報

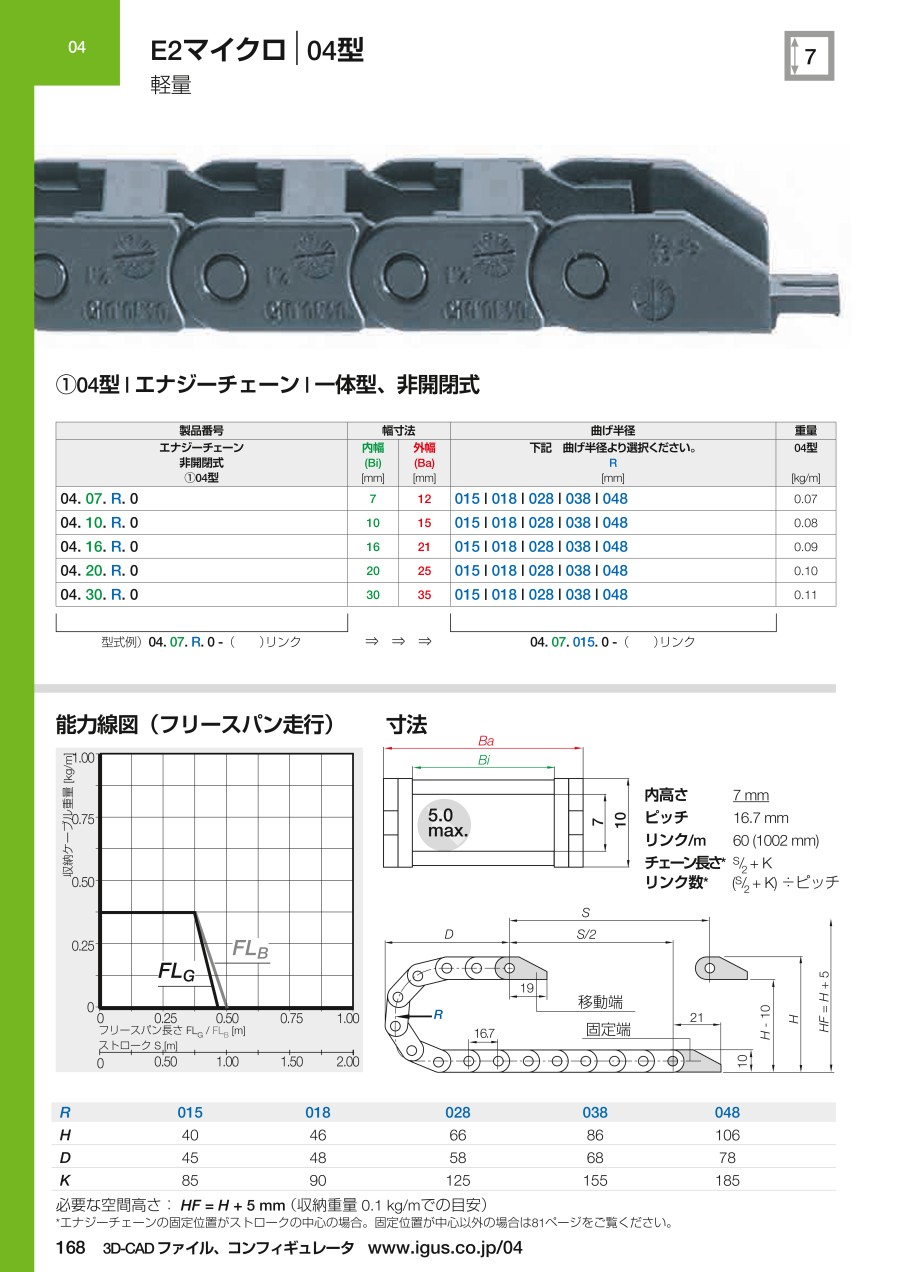

外形図
狭い空間で使用できる省スペース設計がうれしいエナジーチェーン
小さなピッチで滑らかな動き。
この商品の外形図と寸法
外形図
必要な空間高さ: HF = H + 5 mm（収納重量 0.1 kg/mでの目安）
内のり高さ: 7mm
ピッチ: 16.7mm
リンク/m: 60（1,002mm）
チェーン長さ※: S/2+K
リンク数※: （S/2+K）÷ピッチ
※エナジーチェーンの固定位置がストロークの中心の場合。
規格表
| 非開閉式 | Bi [mm] | Ba [mm] | R 曲げ半径 [mm] | 重量 [kg/m] | ||||
|---|---|---|---|---|---|---|---|---|
| 04. 07 .R.0 | 7 | 12 | 015 | 018 | 028 | 038 | 048 | ～ 0.07 |
| 04. 10 .R.0 | 10 | 15 | 015 | 018 | 028 | 038 | 048 | ～ 0.08 |
| 04. 16 .R.0 | 16 | 21 | 015 | 018 | 028 | 038 | 048 | ～ 0.09 |
| 04. 20 .R.0 | 20 | 25 | 015 | 018 | 028 | 038 | 048 | ～ 0.10 |
| 04. 30 .R.0 | 30 | 35 | 015 | 018 | 028 | 038 | 048 | ～ 0.11 |
| R | 015 | 018 | 028 | 038 | 048 |
|---|---|---|---|---|---|
| H | 40 | 46 | 66 | 86 | 106 |
| D | 45 | 48 | 58 | 68 | 78 |
| K | 85 | 90 | 125 | 155 | 185 |
使用例
- 一般産業用機械
- クリーンルーム
- 電子機器
- 事務機
- 自動販売機
- 包装機械
- 工作機械
性能・試験情報
能力線図（フリースパン走行）
X軸 : フリースパン長さ（m） FLB/FLG
Y軸 : 収納ケーブル重量（kg/m）
下部目盛り : ストロークS（m）
FLB = ベント走行（たわみが許容範囲内）
FLG = 水平走行（推奨取付け方法）
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
可動するケーブルやホースなどを収納する、狭い空間で使用できる省スペース設計のケーブルキャリア。
【特長】
・非開閉タイプで、収納ケーブルは端部より通す。小さなピッチで滑らかな動き。
・内高さ：7mm、内幅：7mm／10mm／16mm／20mm／30mm。
・曲げ半径：R15／R18／R28／R38／R48、リンクピッチ：16.7mm。
・最大ストローク：0.75m、収納ケーブル重量：0.28kg/m（ストローク中央に固定端設置時の参考目安）。
・E2マイクロシリーズは小型の一体型（非開閉）の軽量タイプエナジーチェーン。
・ねじり走行可能（制限あり）。
・小型エナジーチェーン、内のり寸法7×7mm。
・汚れを寄せ付けにくい外面形状。
【用途】
・小型の各種産業機械に対して最適。
ご注意
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
