エナジーチェーン小型タイプ（E2マイクロ） 08型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・内幅：10／...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
クロスバータイプ
内のり高さ (mm)
15
キャリア内部分割数
なし
特性
標準 / 高耐久
最大ケーブル外径 Dp (φ)
12
使用速度 (m/s)
10
ピッチ P (mm)
20
開閉タイプ
非開閉
ケーブル挿入種類
非開閉
運動の種類
2次元運動
使用温度 (℃)
-40::120
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
33

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

万能タイプ

ケーブルクランプ一体型の取付ブラケットも（オプション）あり。

内のり高さ：15mm
ピッチ：20mm
リンク/m：50（1,000mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

R	025^*	028	038	048
H	70	76	96	116
D	57	60	70	80
K	120	130	160	190

必要な空間高さ：HF=H+15mm（収納重量0.3kg/mでの目安）

規格表

型番（非開閉式）	Bi ［mm］	Ba ［mm］	曲げ半径［mm］				重量［kg/m］
08.10.R.0	10	18.2	025	028	038	048	～0.21
08.13.R.0	13	21.2	025^*	028	038	048^*	～0.23
08.16.R.0	16	24.2	025^*	028	038	048	～0.24
08.20.R.0	20	28.2	025	028	038	048	～0.25
08.30.R.0	30	38.2	025^*	028	038	048	～0.28
08.40.R.0	40	48.2	025^*	028	038	048	～0.31
08.50.R.0	50	58.2	025^*	028	038	048	～0.37

商品特長詳細

能力線図（フリースパン走行）

X軸：フリースパン長さ（m） FLB/FLG／Y軸：収納ケーブル重量（kg/m）／下部目盛り：ストロークS（m）

FLB=ベント走行（たわみが許容範囲内）
FLG=水平走行（推奨取付け方法）

型番リスト

表示件数

型番

注文停止中

08.20.048.0-[1-100/1]

注文停止中

08.20.048.0-[1-100/1]-[080.20.12PZ,080.20.12]

注文停止中

08.20.[028,038].0-[1-100/1]

注文停止中

08.20.[028,038].0-[1-100/1]-[080.20.12PZ,080.20.12]

注文停止中

08.30.[028,038,048].0-[1-100/1]

注文停止中

08.30.[028,038,048].0-[1-100/1]-[080.30.12PZ,080.30.12]

注文停止中

08.40.028.0-[1-100/1]

注文停止中

08.40.028.0-[1-100/1]-[080.40.12PZ,080.40.12]

注文停止中

08.40.[038,048].0-[1-100/1]

注文停止中

08.40.[038,048].0-[1-100/1]-[080.40.12PZ,080.40.12]

注文停止中

08.50.028.0-[1-100/1]

注文停止中

08.50.028.0-[1-100/1]-[080.50.12PZ,080.50.12]

注文停止中

08.50.038.0-[1-100/1]

注文停止中

08.50.038.0-[1-100/1]-[080.50.12PZ,080.50.12]

注文停止中

08.50.048.0-[1-100/1]

注文停止中

08.50.048.0-[1-100/1]-[080.50.12PZ,080.50.12]

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

20	48	1 ～ 100	なし	黒	10	1個
20	48	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
20	28 ～ 38	1 ～ 100	なし	黒	10	1個
20	28 ～ 38	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
30	28 ～ 48	1 ～ 100	なし	黒	10	1個
30	28 ～ 48	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
40	28	1 ～ 100	なし	黒	10	1個
40	28	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
40	38 ～ 48	1 ～ 100	なし	黒	10	1個
40	38 ～ 48	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
50	28	1 ～ 100	なし	黒	10	1個
50	28	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
50	38	1 ～ 100	なし	黒	10	1個
50	38	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個
50	-	1 ～ 100	なし	黒	10	1個
50	-	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプ付(固定型)	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	59日目
- ( - )	59日目

詳細情報

基本情報

基本情報

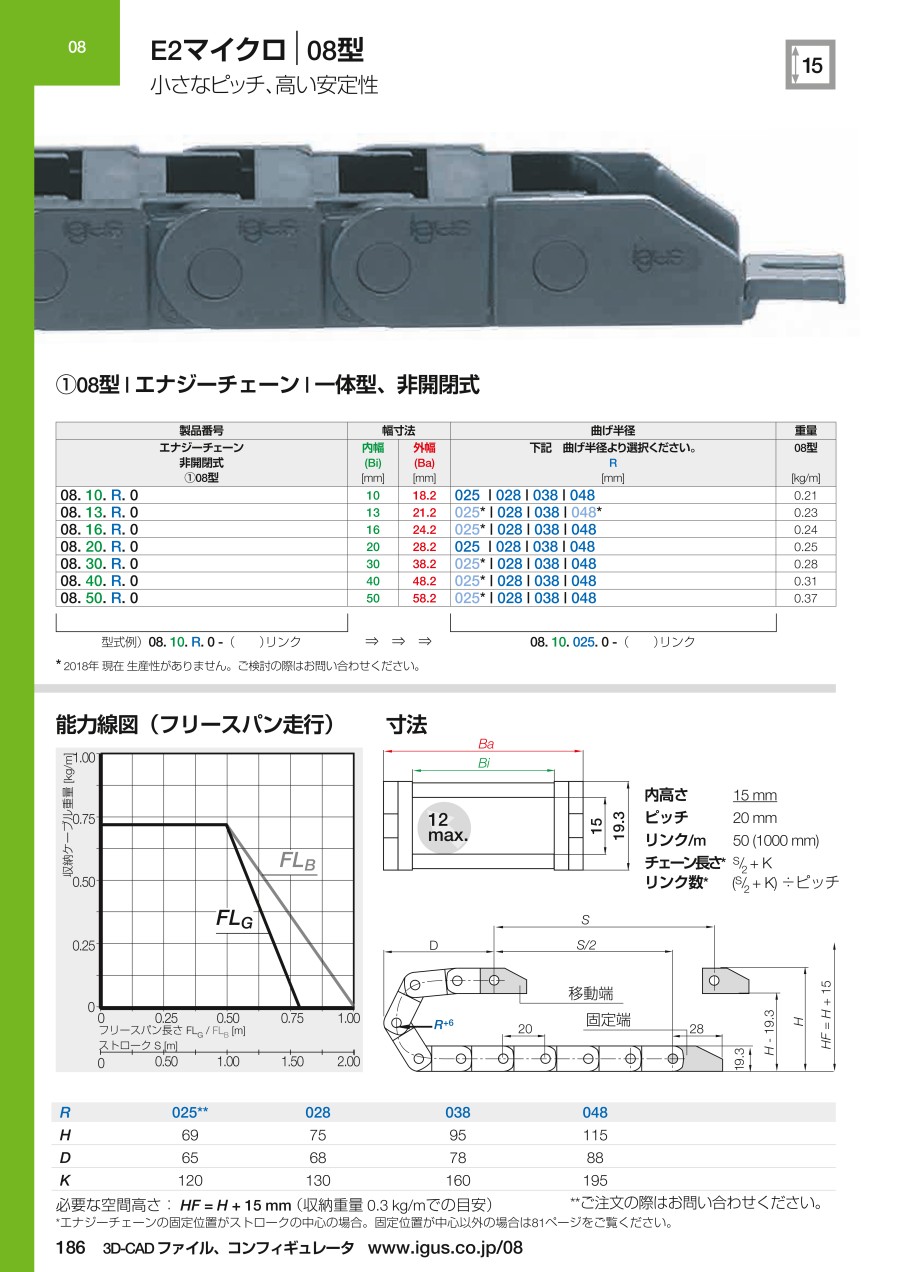

可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・内幅：10／13／16／20／30／40／50mm、対応可能曲げ半径はR28／R38／R48のみ。
・狭い空間で使用できる省スペース設計。
・小さいピッチのため、低騒音、滑らかな走行。
・E2マイクロシリーズは小型の一体型（非開閉）もしくは2パーツ構造の軽量タイプのエナジーチェーン。
・高いねじり剛性。
・小さな曲げ半径。
・汚れを寄せ付けにくい外面形状。
【用途】
・小型の各種産業機械に対して最適。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エナジーチェーン小型タイプ（E2マイクロ） 08型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qリンクを繋げ過ぎるとどうなりますか。

水平走行時においてリンクを繋げ過ぎると製品の自重および収納ケーブルの重さによりエナジーチェーンがたわみ、破損に至る恐れがございます。（能力線図をご確認のうえリンク数を決定ください。）

Qリンクの追加や取り外すことは可能でしょうか。

可能です。
