エナジーチェーン 外周側スナップ開閉 小型（E2マイクロ） B09型
- 通常単価(税別)
- -
- 税込単価
- -
可動するケーブルやホースなどを収納する軽量かつ堅牢なケーブルキャリア。【特長】・内高さ：14.3mm、...
詳細を確認- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 内のり高さ：14.3mm
- ピッチ：20mm
- リンク/m：50（1,000mm）
- チェーン長さ※：S/2+K
- リンク数※：（S/2+K）÷ピッチ
- ※ エナジーチェーンの固定位置がストロークの中心の場合。
| R | 028 | 038 | 048 |
|---|---|---|---|
| H | 75 | 95 | 115 |
| D | 68 | 78 | 88 |
| K | 130 | 160 | 195 |
必要な空間高さ：HF=H+15mm（収納重量0.3kg/mでの目安）
規格表
| 型番（外周側開閉） | Bi ［mm］ | Ba ［mm］ | R曲げ半径 ［mm］ | 重量 ［kg/m］ | ||
|---|---|---|---|---|---|---|
| B09.16.R.0 | 16 | 24.2 | 028 | 038 | 048 | ～0.24 |
| B09.20.R.0 | 20 | 28.2 | 028 | 038 | 048 | ～0.25 |
| B09.30.R.0 | 30 | 38.2 | 028 | 038 | 048 | ～0.28 |
| B09.40.R.0 | 40 | 48.2 | 028 | 038 | 048 | ～0.31 |
商品特長詳細

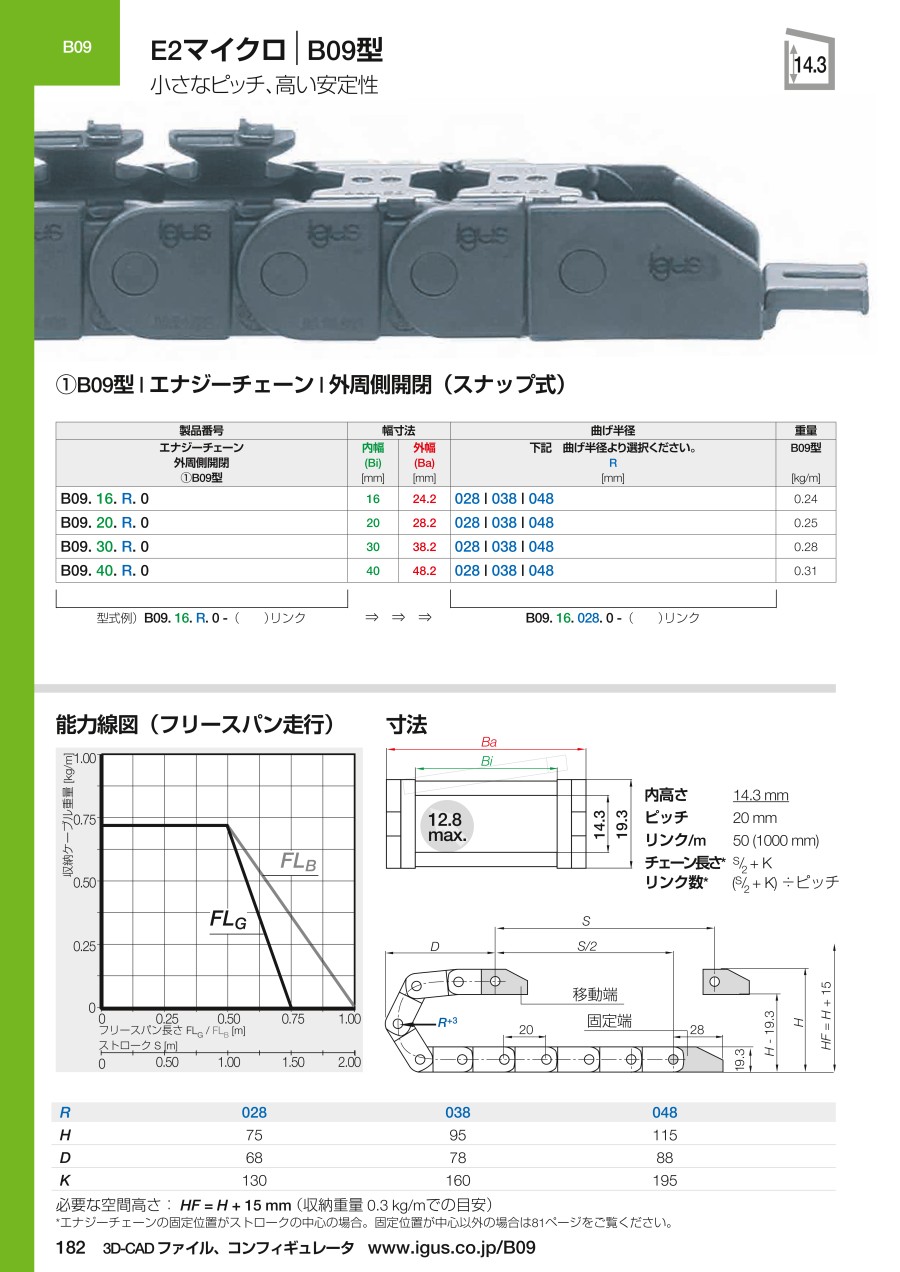

能力線図（フリースパン走行）
X軸：フリースパン長さ（m） FLB/FLG／Y軸：収納ケーブル重量（kg/m）／下部目盛り：ストロークS（m）
- FLB=ベント走行（たわみが許容範囲内）
- FLG=水平走行（推奨取付け方法）
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
可動するケーブルやホースなどを収納する軽量かつ堅牢なケーブルキャリア。
【特長】
・内高さ：14.3mm、内幅：16mm／20mm／30mm／40mm。
・曲げ半径：R28／R38／R48、リンクピッチ：20mm。
・最大ストローク：1m、収納ケーブル重量：0.6kg/m （ストローク中央に固定端設置時の参考目安）。
・外周側開閉タイプとなり、ケーブルを素早く容易に収納可能。
・2パーツ構造の軽量タイプのエナジーチェーン。開閉式・着脱可能なクロスバー。
【用途】
・小さいピッチのため、低騒音、滑らかな走行で、小型の各種産業機械に最適。
ご注意
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
