エナジーチェーン外周側スナップ開閉タイプ中型（E2ミニ） B15型

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

エナジーチェーン用取付ブラケット（15/10/B15/B15i 型用）

通常価格(税別)： 1,200円 (税込価格：1,320円)

通常出荷日：在庫品1日目

可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・内高さ：17...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
クロスバータイプ
内のり高さ (mm)
17
キャリア内部分割数
なし
特性
標準
最大ケーブル外径 Dp (φ)
14
使用速度 (m/s)
10
ピッチ P (mm)
30.5
開閉タイプ
外周側
ケーブル挿入種類
スナップ(開閉)
運動の種類
2次元運動
使用温度 (℃)
-40::120
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
32

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

エナジーチェーン外周側スナップ開閉タイプ中型（E2ミニ） B15型

中型（E2ミニ） B15型

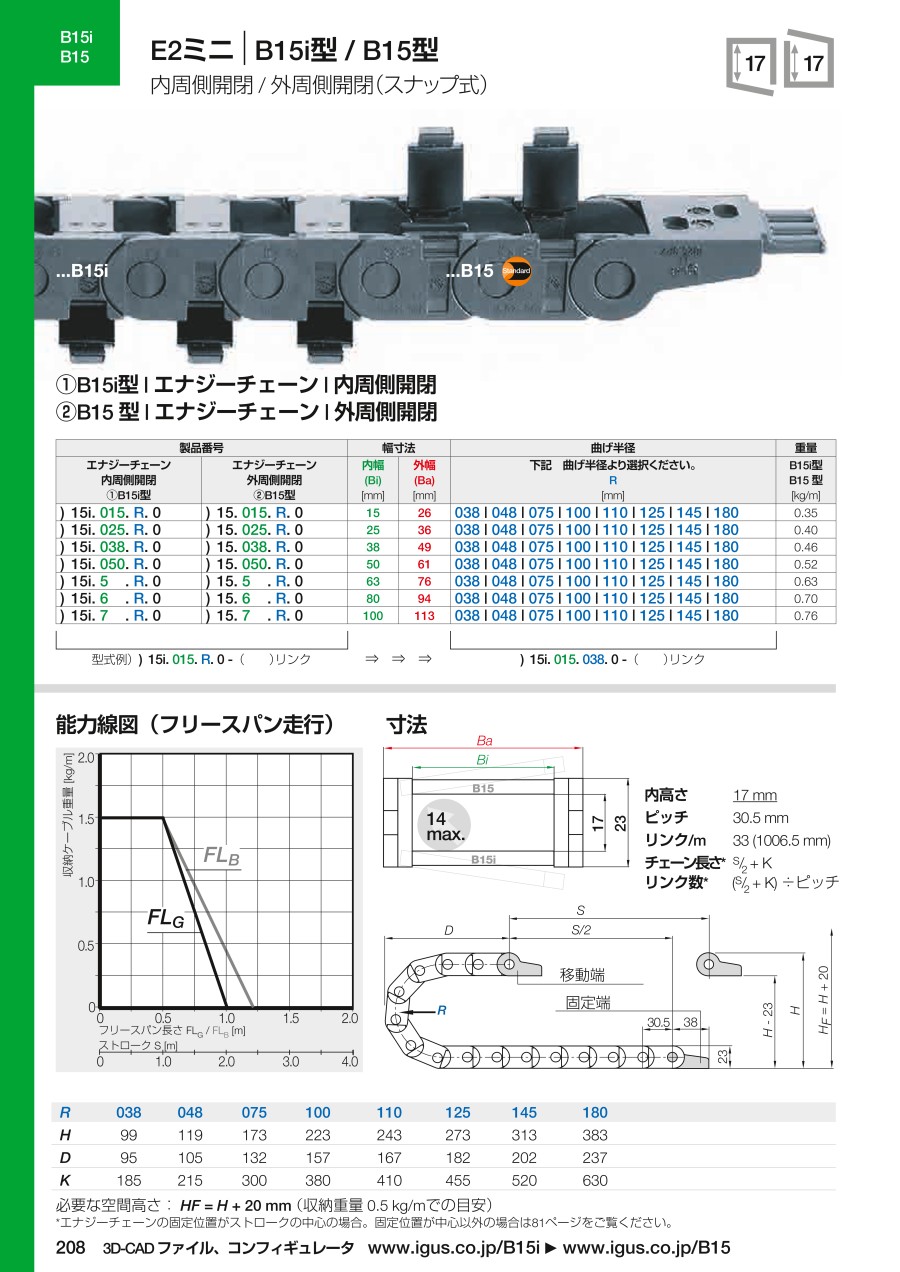

この商品の外形図と寸法

外形図
必要な空間高さ: HF = H + 20 mm（収納重量 0.5 kg/mでの目安）

内のり高さ: 17 mm
ピッチ: 30.5 mm
リンク/m: 33（1,006.5mm）
チェーン長さ※: S/2 + K
リンク数※: （S/2 + K） ÷ ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

規格表

外周側スナップ開閉		Bi [mm]	Ba [mm]	R 曲げ半径 [mm]								B15 [kg/m]
B15.015	.R.0	15	26	038	048	075	100	110	125	145	180	～0.35
B15.025	.R.0	25	36	038	048	075	100	110	125	145	180	～0.40
B15.038	.R.0	38	49	038	048	075	100	110	125	145	180	～0.46
B15.050	.R.0	50	61	038	048	075	100	110	125	145	180	～0.52
B15.5	.R.0	63	76	038	048	075	100	110	125	145	180	～0.63
B15.6	.R.0	80	94	038	048	075	100	110	125	145	180	～0.70
B15.7	.R.0	100	113	038	048	075	100	110	125	145	180	～0.76

R	038	048	075	100	110	125	145	180
H	99	119	173	223	243	273	313	383
D	95	105	132	157	167	182	202	237
K	185	215	300	380	410	455	520	630

使用例

構造模型
自動ドア
自動車産業
測定・測量機械
電子機器
ハンドリング
ピック&プレースロボット
一般産業用機械

性能・試験情報

能力線図（フリースパン走行）

X軸 : フリースパン長さ（m） FLB/FLG
Y軸 : 収納ケーブル重量（kg/m）
下部目盛り : ストロークS（m）
FLB = ベント走行（たわみが許容範囲内）
FLG = 水平走行（推奨取付け方法）

型番リスト

表示件数

型番

注文停止中

B15.015.[038,048,075,100,110,125,145,180].0-[1-100/1]

注文停止中

B15.015.[038,048,075,100,110,125,145,180].0-[1-100/1]-[1015.12P,1015.12PZ,1015.34P,1015.34PZ]

注文停止中

B15.050.[038,048,075,100,110,125,145,180].0-[1-100/1]

注文停止中

B15.050.[038,048,075,100,110,125,145,180].0-[1-100/1]-[1050.12P,1050.12PZ,1050.34P,1050.34PZ]

注文停止中

B15.5.[038,048,075].0-[1-100/1]

注文停止中

B15.5.[038,048,075].0-[1-100/1]-[105.12P,105.12PZ,105.34P,105.34PZ]

注文停止中

B15.5.[100,110,125,145,180].0-[1-100/1]

注文停止中

B15.5.[100,110,125,145,180].0-[1-100/1]-[105.12P,105.12PZ,105.34P,105.34PZ]

注文停止中

B15.6.100.0-[1-100/1]

注文停止中

B15.6.100.0-[1-100/1]-[106.12P,106.12PZ,106.34P,106.34PZ]

注文停止中

B15.6.[038,048,075].0-[1-100/1]

注文停止中

B15.6.[038,048,075].0-[1-100/1]-[106.12P,106.12PZ,106.34P,106.34PZ]

注文停止中

B15.6.[110,125,145,180].0-[1-100/1]

注文停止中

B15.6.[110,125,145,180].0-[1-100/1]-[106.12P,106.12PZ,106.34P,106.34PZ]

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

15	38 ～ 180	1 ～ 100	なし	黒	10	1個
15	38 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
50	38 ～ 180	1 ～ 100	なし	黒	10	1個
50	38 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
63	38 ～ 75	1 ～ 100	なし	黒	10	1個
63	38 ～ 75	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
63	100 ～ 180	1 ～ 100	なし	黒	10	1個
63	100 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
80	100	1 ～ 100	なし	黒	10	1個
80	100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
80	38 ～ 75	1 ～ 100	なし	黒	10	1個
80	38 ～ 75	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
80	110 ～ 180	1 ～ 100	なし	黒	10	1個
80	110 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	20日目
- ( - )	20日目
- ( - )	54日目
- ( - )	54日目
- ( - )	54日目
- ( - )	54日目
- ( - )	54日目
- ( - )	54日目

詳細情報

基本情報

基本情報

可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・内高さ：17mm、内幅：15／25／38／50／63／80／100mm。
・曲げ半径：R38／R48／R75／R100／R110／R125／R145／R180。
・リンクピッチ：30.5mm。
・最大ストローク：1.25m（参考目安）、収納ケーブル重量：1kg/m（ストローク中央に固定端設置時の参考目安）。
・外周側開閉タイプとなり、ケーブルを容易に収納可能。
・太いピボット径とダブルストッパー機構により長寿命・長フリースパンが実現。
・汚れを巻き込みにくい外面形状。
・小型で安定性に優れたエナジーチェーン。
・鋼製一体型ガイドチャンネル対応。
【用途】
・小型の各種産業機械に最適。

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

カタログ

カタログ (見開き版)

商品担当おすすめ

イグス
エナジーチェーン内周側スナップ開閉中型（E2ミニ） B15i型
内周側スナップ開閉中型エナジーチェーン（B15i型）。小型の各種産業機械に最適です。
イグス
エナジーチェーン用取付ブラケット（15/10/B15/B15i 型用）
エナジーチェーン用取付ブラケット（15/B15/B15i 型用）
ミスミ
ケーブルキャリアサポーター
ケーブルキャリアの受け台として使用し、往復運動時のうねりや垂れを防止します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
