エナジーチェーン内周側スナップ開閉大型（E2／000） 3400型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・内周側開閉タ...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
クロスバータイプ
内のり高さ (mm)
45
キャリア内部分割数
なし
特性
標準
最大ケーブル外径 Dp (φ)
42
使用速度 (m/s)
10
ピッチ P (mm)
67
開閉タイプ
内周側
ケーブル挿入種類
スナップ(開閉)
運動の種類
2次元運動
使用温度 (℃)
-40::120
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
43

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

内のり高さ：45mm ピッチ：67mm リンク/m：15（1,005mm）チェーン長さ※：S/2+K リンク数※：（S/2+K）÷ピッチ ※エナジーチェーンの固定位置がストロークの中心の場合。

製品仕様

内のり高さ：45mm
ピッチ：67mm
リンク/m：15（1,005mm）
チェーン長さ※：S/2+K
リンク数※：（S/2+K）÷ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

R	075	100	125	150	200	250	300
H	214	264	314	364	464	564	664
D	208	233	258	283	333	383	433
K	370	450	530	610	765	920	1080

必要な空間高さ：HF=H+40mm（収納重量2.5kg/mでの目安）

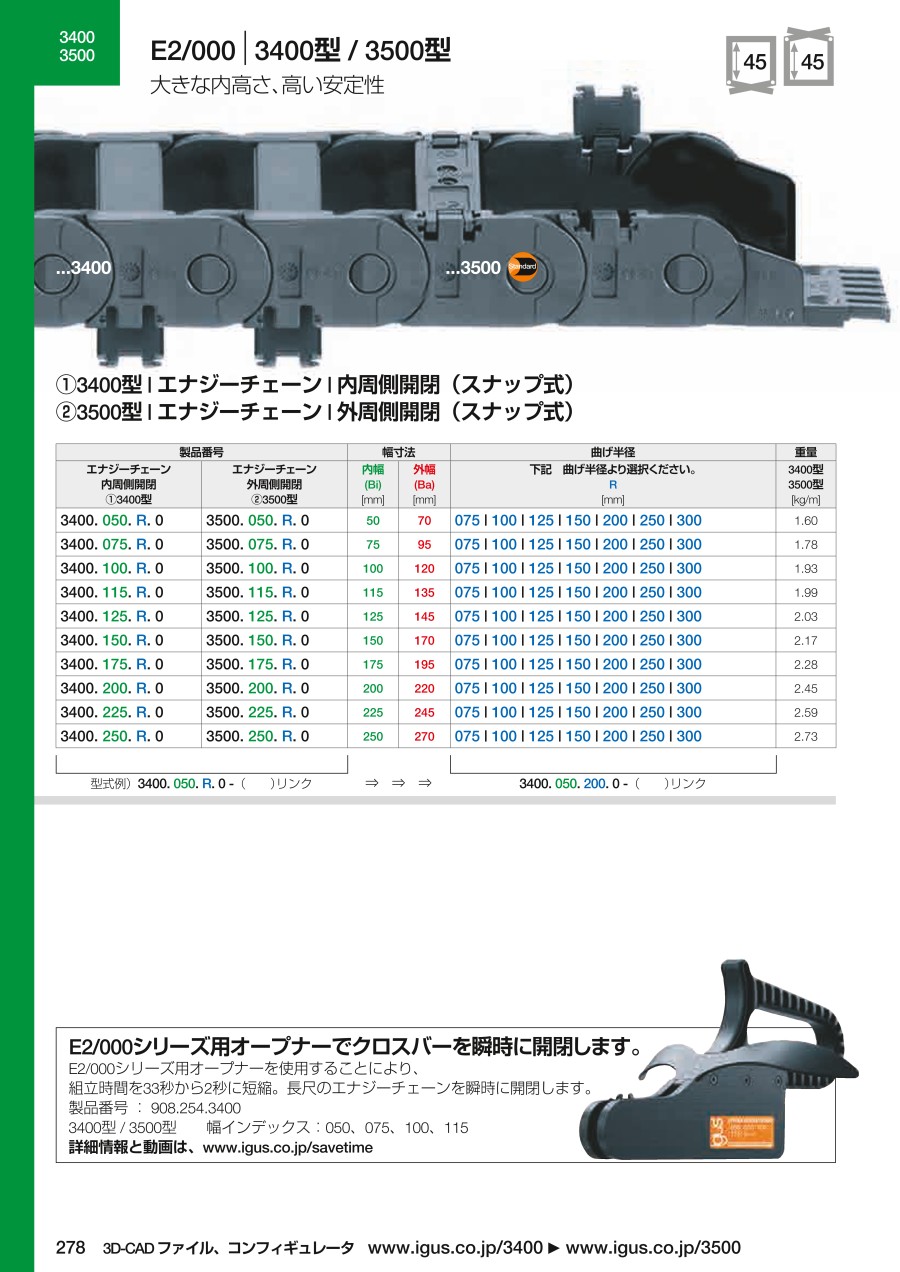

規格表

型番（内周側開閉）	Bi ［mm］	Ba ［mm］	R 曲げ半径［mm］							3400 ［kg/m］
3400.050.R.0	50	70	075	100	125	150	200	250	300	～1.60
3400.075.R.0	75	95	075	100	125	150	200	250	300	～1.78
3400.100.R.0	100	120	075	100	125	150	200	250	300	～1.93
3400.115.R.0	115	135	075	100	125	150	200	250	300	～1.99
3400.125.R.0	125	145	075	100	125	150	200	250	300	～2.03
3400.150.R.0	150	170	075	100	125	150	200	250	300	～2.17
3400.175.R.0	175	195	075	100	125	150	200	250	300	～2.28
3400.200.R.0	200	220	075	100	125	150	200	250	300	～2.45
3400.225.R.0	225	245	075	100	125	150	200	250	300	～2.59
3400.250.R.0	250	270	075	100	125	150	200	250	300	～2.73

商品特長詳細

能力線図（フリースパン走行）

X軸：フリースパン長さ（m） FLB/FLG／Y軸：収納ケーブル重量（kg/m）／下部目盛り：ストロークS（m）

FLB＝ベント走行（たわみが許容範囲内）
FLG＝水平走行（推奨取付け方法）

型番リスト
