イグス

エナジーチェーン標準外周側ジッパー開閉式 15型

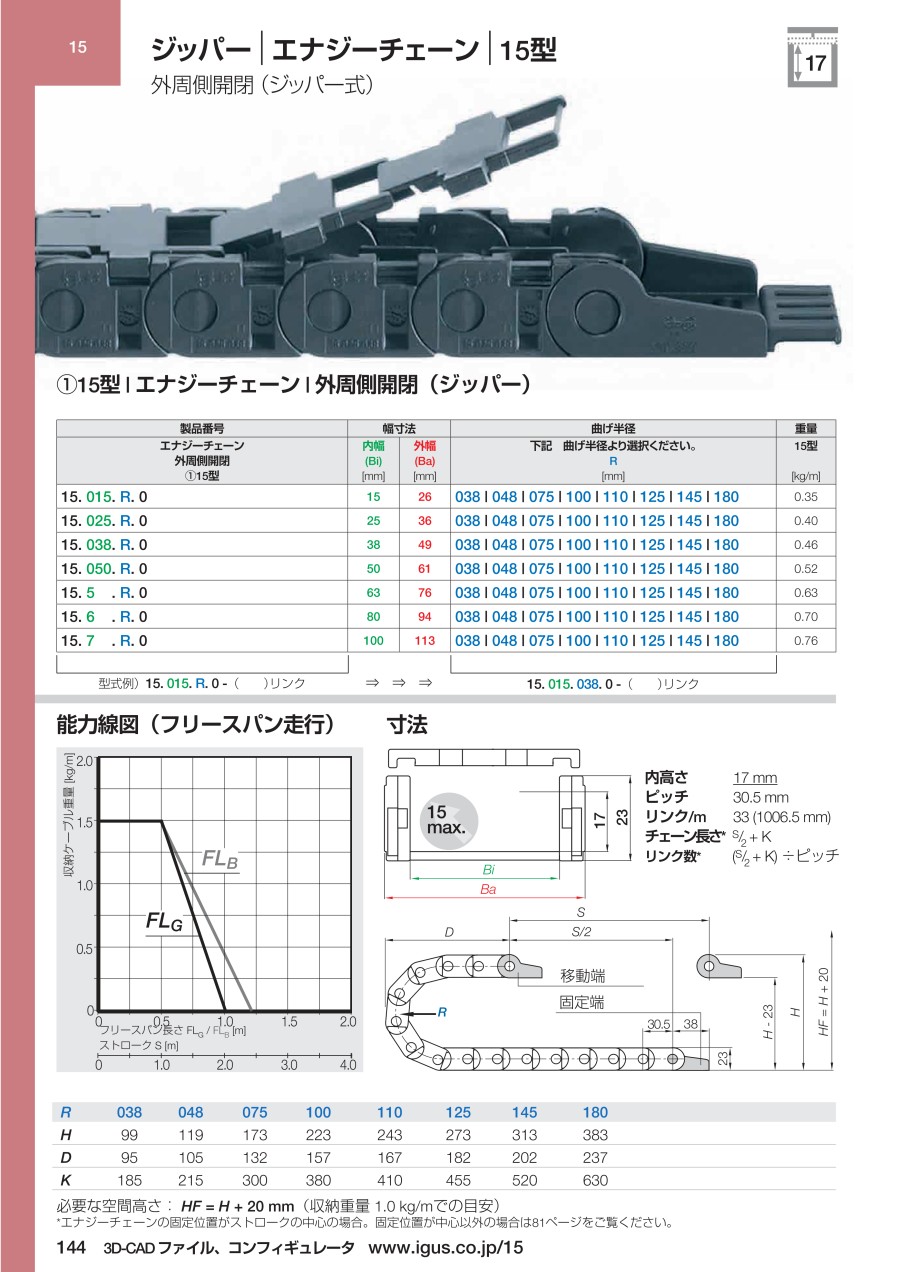

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

小さいピッチで、低騒音、滑らかな走行の可動するケーブルやホースなどを収納するケ...

詳細情報を確認する

エナジーチェーンの種類
角形
カバーの種類
ハーフ
内のり高さ (mm)
17
キャリア内部分割数
なし
特性
標準 / 高耐久
最大ケーブル外径 Dp (φ)
15
使用速度 (m/s)
10
ピッチ P (mm)
30.5
開閉タイプ
外周側
ケーブル挿入種類
ジッパー
運動の種類
2次元運動
使用温度 (℃)
-40::120
エナジーチェーンの材質
樹脂
水平使用時の適正リンク数 (個以下)
32

ご注意

セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

内のり高さ: 17mm ピッチ: 30.5mm リンク/m: 33（1,006.5mm）チェーン長さ※: S/2+K リンク数※: （S/2+K）÷ピッチ ※エナジーチェーンの固定位置がストロークの中心の場合。

製品仕様

ジッパータイプで開閉が簡単。ケーブル収納に便利。カバー部分はリンクごとに連結・取り外し可能。

内のり高さ：17mm
ピッチ：30.5mm
リンク/m：33（1,006.5mm）
チェーン長さ^※：S/2+K
リンク数^※：（S/2+K）÷ピッチ

※ エナジーチェーンの固定位置がストロークの中心の場合。

R	038	048	075	100	110	125	145	180
H	99	119	173	223	243	273	313	383
D	95	105	132	157	167	182	202	237
K	185	215	300	380	410	455	520	630

必要な空間高さ：HF=H+20mm（収納重量1.0kg/mでの目安）

規格表

型番（外周側開閉）	Bi ［mm］	Ba ［mm］	R 曲げ半径［mm］								重量［kg/m］
15.015.R.0	15	26	038	048	075	100	110	125	145	180	～0.35
15.025.R.0	25	36	038	048	075	100	110	125	145	180	～0.40
15.038.R.0	38	49	038	048	075	100	110	125	145	180	～0.46
15.050.R.0	50	61	038	048	075	100	110	125	145	180	～0.52
15.5.R.0	63	76	038	048	075	100	110	125	145	180	～0.63
15.6.R.0	80	94	038	048	075	100	110	125	145	180	～0.70
15.7.R.0	100	113	038	048	075	100	110	125	145	180	～0.76

商品特長詳細

能力線図（フリースパン走行）

X軸：フリースパン長さFLG/FLB（m）／Y軸：収納ケーブル重量（kg/m）／下部目盛り：ストロークS（m）

FLB＝ベント走行（たわみが許容範囲内）
FLG＝水平走行（推奨取付け方法）

型番リスト

表示件数

型番

注文停止中

15.015.[038,048,075].0-[1-100/1]

注文停止中

15.015.[038,048,075].0-[1-100/1]-[1015.12P,1015.12PZ,1015.34P,1015.34PZ]

注文停止中

15.015.[100,110,125,145,180].0-[1-100/1]

注文停止中

15.015.[100,110,125,145,180].0-[1-100/1]-[1015.12P,1015.12PZ,1015.34P,1015.34PZ]

注文停止中

15.025.075.0-[1-100/1]

注文停止中

15.025.075.0-[1-100/1]-[1025.12P,1025.12PZ,1025.34P,1025.34PZ]

注文停止中

15.025.[038,048].0-[1-100/1]

注文停止中

15.025.[038,048].0-[1-100/1]-[1025.12P,1025.12PZ,1025.34P,1025.34PZ]

注文停止中

15.025.[100,110,125,145,180].0-[1-100/1]

注文停止中

15.025.[100,110,125,145,180].0-[1-100/1]-[1025.12P,1025.12PZ,1025.34P,1025.34PZ]

注文停止中

15.050.100.0-[1-100/1]

注文停止中

15.050.100.0-[1-100/1]-[1050.12P,1050.12PZ,1050.34P,1050.34PZ]

注文停止中

15.050.[038,048,075].0-[1-100/1]

注文停止中

15.050.[038,048,075].0-[1-100/1]-[1050.12P,1050.12PZ,1050.34P,1050.34PZ]

注文停止中

15.050.[110,125,145,180].0-[1-100/1]

注文停止中

15.050.[110,125,145,180].0-[1-100/1]-[1050.12P,1050.12PZ,1050.34P,1050.34PZ]

注文停止中

15.5.[038,048].0-[1-100/1]

注文停止中

15.5.[038,048].0-[1-100/1]-[105.12P,105.12PZ,105.34P,105.34PZ]

注文停止中

15.5.[075,100].0-[1-100/1]

注文停止中

15.5.[075,100].0-[1-100/1]-[105.12P,105.12PZ,105.34P,105.34PZ]

注文停止中

15.5.[110,125,145,180].0-[1-100/1]

注文停止中

15.5.[110,125,145,180].0-[1-100/1]-[105.12P,105.12PZ,105.34P,105.34PZ]

注文停止中

15.6.048.0-[1-100/1]

注文停止中

15.6.048.0-[1-100/1]-[106.12P,106.12PZ,106.34P,106.34PZ]

注文停止中

15.6.[038,110,125,145,180].0-[1-100/1]

注文停止中

15.6.[038,110,125,145,180].0-[1-100/1]-[106.12P,106.12PZ,106.34P,106.34PZ]

注文停止中

15.6.[075,100].0-[1-100/1]

注文停止中

15.6.[075,100].0-[1-100/1]-[106.12P,106.12PZ,106.34P,106.34PZ]

注文停止中

15.7.038.0-[1-100/1]

注文停止中

15.7.038.0-[1-100/1]-[107.12P,107.12PZ,107.34P,107.34PZ]

注文停止中

15.7.[048,075,100].0-[1-100/1]

注文停止中

15.7.[048,075,100].0-[1-100/1]-[107.12P,107.12PZ,107.34P,107.34PZ]

注文停止中

15.7.[110,125,145,180].0-[1-100/1]

注文停止中

15.7.[110,125,145,180].0-[1-100/1]-[107.12P,107.12PZ,107.34P,107.34PZ]

内のり幅

(mm)

曲げ半径 R

(mm)

リンク数

取付ブラケット

色

RoHS?

最小発注数量

15	38 ～ 75	1 ～ 100	なし	黒	10	1個
15	38 ～ 75	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
15	100 ～ 180	1 ～ 100	なし	黒	10	1個
15	100 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
25	75	1 ～ 100	なし	黒	10	1個
25	75	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
25	38 ～ 48	1 ～ 100	なし	黒	10	1個
25	38 ～ 48	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
25	100 ～ 180	1 ～ 100	なし	黒	10	1個
25	100 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
50	100	1 ～ 100	なし	黒	10	1個
50	100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
50	38 ～ 75	1 ～ 100	なし	黒	10	1個
50	38 ～ 75	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
50	110 ～ 180	1 ～ 100	なし	黒	10	1個
50	110 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
63	38 ～ 48	1 ～ 100	なし	黒	10	1個
63	38 ～ 48	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
63	75 ～ 100	1 ～ 100	なし	黒	10	1個
63	75 ～ 100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
63	110 ～ 180	1 ～ 100	なし	黒	10	1個
63	110 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
80	48	1 ～ 100	なし	黒	10	1個
80	48	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
80	38 ～ 180	1 ～ 100	なし	黒	10	1個
80	38 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
80	75 ～ 100	1 ～ 100	なし	黒	10	1個
80	75 ～ 100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
100	38	1 ～ 100	なし	黒	10	1個
100	38	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
100	48 ～ 100	1 ～ 100	なし	黒	10	1個
100	48 ～ 100	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個
100	110 ～ 180	1 ～ 100	なし	黒	10	1個
100	110 ～ 180	1 ～ 100	くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

小さいピッチで、低騒音、滑らかな走行の可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・内高さ:17mm、内幅:15mm / 25mm / 38mm / 50mm / 63mm / 80mm / 100mm。
・曲げ半径:R38 / R48 / R75 / R100 / R110 / R125 / R145 / R180、リンクピッチ:30.5mm。
・最大ストローク:1.25m、収納ケーブル重量:1kg/m（※ストローク中央に固定端設置時の参考目安）。
・ジッパー式の外周側開閉タイプ。カバー部分はリンク毎に連結・取外し可能。任意の位置で内部仕切り可能。
・実用的で機能的なジッパー型クロスバーにより、ケーブル配線時の開閉時間が大幅に軽減。
・太いピボット径とダブルストッパー機構により長寿命・長フリースパンが実現。
【用途】
・堅牢なリンク構造により、高い信頼性の必要な産業分野に最適。
