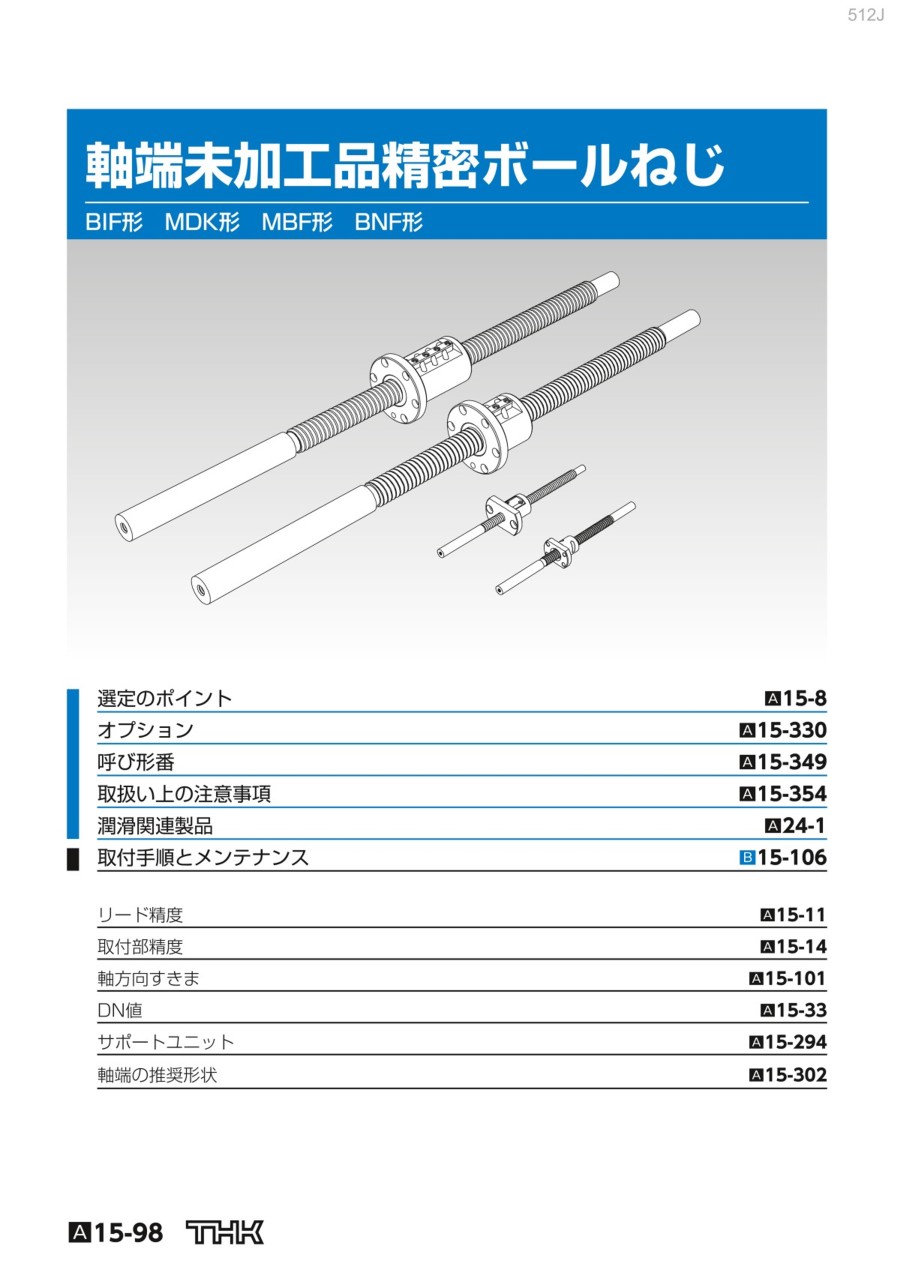

軸端未加工品精密ボールねじ MBF形（無予圧タイプ）
- 通常単価(税別)
- 36,900円～68,848円
- 税込単価
- 40,590円～75,733円
通常出荷日：9日目～80日目
【特長】・軸端未加工品は、精密ボールねじのねじ軸を規格し、定尺長さにして量産しているシリーズです。・ね...
詳細を確認- この商品は受注集中に伴い、長納期化しております。お見積にて納期をご確認ください。
未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| ねじ軸外径（mm） | φ 4～14 | |
|---|---|---|
| ナット形式 | MBF形 | |
| 無予圧タイプ | ||
| 精度等級 | C3、C5 | C7 |
| 軸方向すきま（mm） | 0.005以下（GT） | 0.02以下（G2） |
注）軸方向すきまの（）内は軸方向すきま記号を示します。
規格表
注）MBF 0401/0601形にはラビリンスシールは付きません。
選定サポート情報
呼び形番の構成例
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,964円 ( 46,160円 ) | 70日目 |
50,357円 ( 55,393円 ) | 80日目 |
37,914円 ( 41,705円 ) | 80日目 |
41,964円 ( 46,160円 ) | 60日目 |
44,648円 ( 49,113円 ) | 70日目 |
43,556円 ( 47,912円 ) | 70日目 |
36,900円 ( 40,590円 ) | 70日目 |
40,662円 ( 44,728円 ) | 18日目 |
36,900円 ( 40,590円 ) | 18日目 |
40,662円 ( 44,728円 ) | 61日目 |
44,648円 ( 49,113円 ) | 9日目 |
37,914円 ( 41,705円 ) | 18日目 |
40,662円 ( 44,728円 ) | 61日目 |
68,848円 ( 75,733円 ) | 80日目 |
38,926円 ( 42,819円 ) | 70日目 |
41,965円 ( 46,162円 ) | 70日目 |
47,464円 ( 52,210円 ) | 18日目 |
詳細情報
基本情報
【特長】
・軸端未加工品は、精密ボールねじのねじ軸を規格し、定尺長さにして量産しているシリーズです。
・ねじ軸端は追加工を容易に行うことができます。
・またナット形式はダブルナットBNFN形、シングルナットBNF形、オフセット予圧ナットBIF形、ミニチュアボールねじMDK形およびMBF形とありますので、使用目的に応じてお選びください。
・ねじ軸径4～14mm、リード1～5mmのミニチュアタイプです。
ご注意
- この商品は受注集中に伴い、長納期化しております。お見積にて納期をご確認ください。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
