#2000 ウェアプレート 板厚10mmタイプ（CWA）
- 通常単価(税別)
- 3,207円～4,924円
- 税込単価
- 3,528円～5,416円
通常出荷日：7日目～8日目
優れた耐荷重性、速度特性、耐摩耗性のウェアプレート。【特長】・固体潤滑剤が分散されているため任意の運動...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

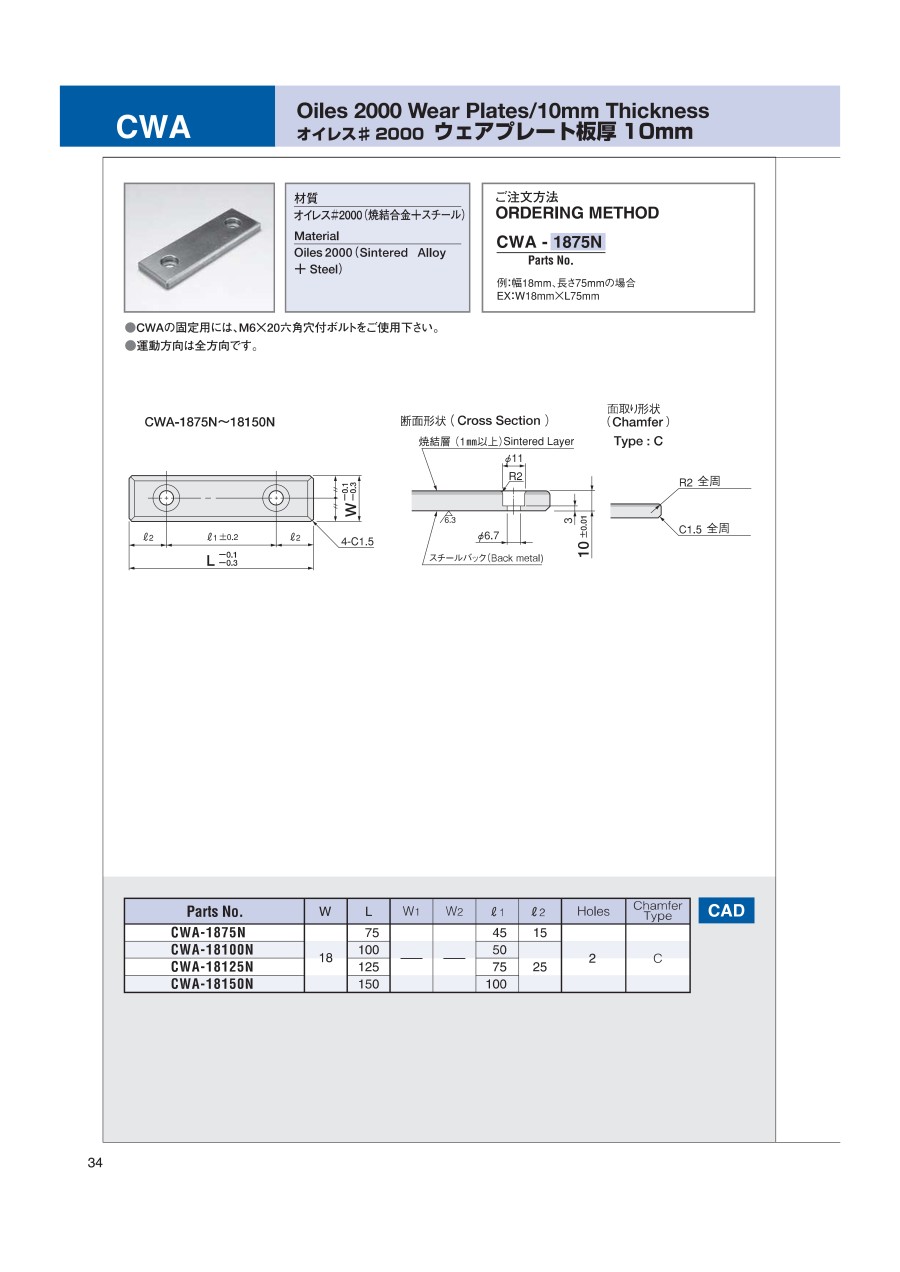

外形図
単位：mm
製品仕様
製品イメージ
規格表
単位：mm
| 型番 | 幅 | 長さ | 厚み | 取付穴ピッチ | 取付穴個数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| W | 公差 | L | 公差 | T | 公差 | l1 | 公差 | l2 | ||
| CWA-1875N | 18 | -0.1 -0.3 | 75 | -0.1 -0.3 | 10 | ±0.01 | 45 | ±0.2 | 15 | 2 |
| CWA-18100N | 18 | -0.1 -0.3 | 100 | -0.1 -0.3 | 10 | ±0.01 | 50 | ±0.2 | 25 | 2 |
| CWA-18125N | 18 | -0.1 -0.3 | 125 | -0.1 -0.3 | 10 | ±0.01 | 75 | ±0.2 | 25 | 2 |
| CWA-18150N | 18 | -0.1 -0.3 | 150 | -0.1 -0.3 | 10 | ±0.01 | 100 | ±0.2 | 25 | 2 |
- ※ 固定用には、M6×20六角穴付きボルトをご用意ください。
選定サポート情報
オイレスベアリングの設計にあたって
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,219円 ( 4,641円 ) | 8日目 |
4,577円 ( 5,035円 ) | 8日目 |
4,924円 ( 5,416円 ) | 7日目 |
3,207円 ( 3,528円 ) | 8日目 |
詳細情報
基本情報
優れた耐荷重性、速度特性、耐摩耗性のウェアプレート。
【特長】
・固体潤滑剤が分散されているため任意の運動方向で使用でき、微小運動にも優れた性能を発揮。
・焼結層は、特殊銅合金に黒鉛を主体とした固体潤滑剤を分散焼結させ、さらに含油処理を行なっている。
・無給油で使用可能。
・板厚10mm。
