オイレス工業

#500SP1 SL1 L型プレート（SLP）

カタログ

通常単価(税別): 7,502円～54,170円

税込単価: 8,252円～59,587円

通常出荷日：在庫品1日目～39日目一部当日出荷可能

耐薬品性や耐食性などに優れ、高荷重／低速運転の個所で高性能を発揮する軸受。【特長】・高度な鋳造技術で作...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

オイレス工業

通常出荷日：7 日目～

よく一緒に見られています

オイレス工業

通常出荷日：8 日目～

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

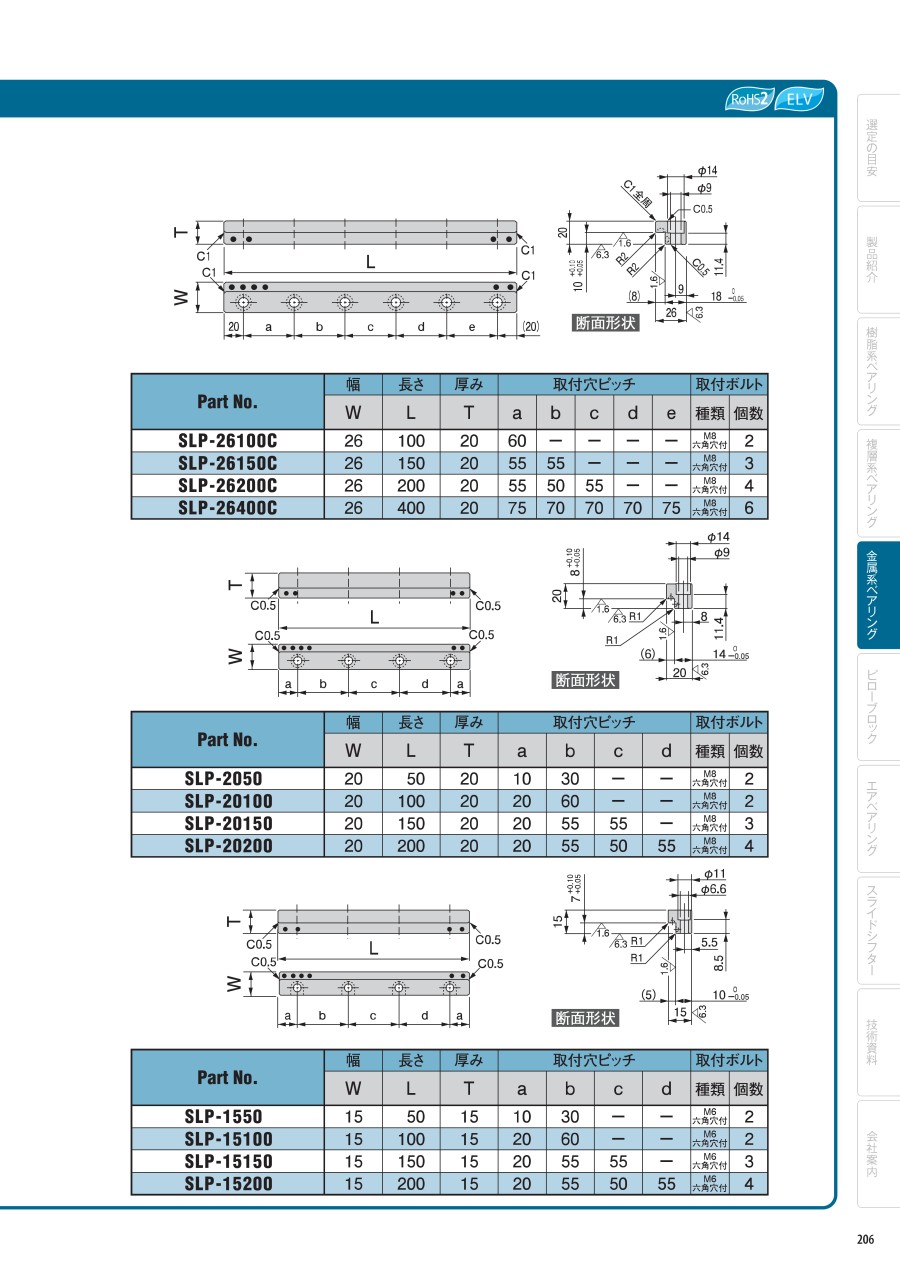

外形図

SLP-50200A、SLP-50250A、SLP-50300A、SLP-50350A、SLP-50500A

SLP-32100B・SLP-32150B・SLP-32200B・SLP-32250B・SLP-32400B

SLP-26100C、SLP-26150C、SLP-26200C、SLP-26400C

SLP-2050、SLP-20100、SLP-20150、SLP-20200

SLP-1550、SLP-15100、SLP-15150、SLP-15200

製品仕様

※運動方向は長さ方向です。

規格表

単位：mm

型番	幅	長さ	厚み	取付穴ピッチ						取付ボルト
型番	W	L	T	a	b	c	d	e	f	種類	個数
SLP-50200A	50	200	45	55	50	55	-	-	-	M10六角穴付	4
SLP-50250A	50	250	45	70	70	70	-	-	-	M10六角穴付	4
SLP-50300A	50	300	45	65	65	65	65	-	-	M10六角穴付	5
SLP-50350A	50	350	45	80	75	75	80	-	-	M10六角穴付	5
SLP-50500A	50	500	45	80	75	75	75	75	80	M10六角穴付	7

型番	幅	長さ	厚み	取付穴ピッチ					取付ボルト
型番	W	L	T	a	b	c	d	e	種類	個数
SLP-32100B	32	100	30	60	-	-	-	-	M10	2
SLP-32150B	32	150	30	55	55	-	-	-	M10	3
SLP-32200B	32	200	30	55	50	55	-	-	M10	4
SLP-32250B	32	250	30	70	70	70	-	-	M10	4
SLP-32400B	32	400	30	75	70	70	70	75	M10	6

型番	幅	長さ	厚み	取付穴ピッチ					取付ボルト
型番	W	L	T	a	b	c	d	e	種類	個数
SLP-26100C	26	100	20	60	-	-	-	-	M8六角穴付	2
SLP-26150C	26	150	20	55	55	-	-	-	M8六角穴付	3
SLP-26200C	26	200	20	55	50	55	-	-	M8六角穴付	4
SLP-26400C	26	400	20	75	70	75	70	75	M8六角穴付	6

型番	幅	長さ	厚み	取付穴ピッチ				取付ボルト
型番	W	L	T	a	b	c	d	種類	個数
SLP-2050	20	50	20	10	30	-	-	M8六角穴付	2
SLP-20100	20	100	20	20	60	-	-	M8六角穴付	2
SLP-20150	20	150	20	20	55	55	-	M8六角穴付	3
SLP-20200	20	200	20	20	55	50	55	M8六角穴付	4

型番	幅	長さ	厚み	取付穴ピッチ				取付ボルト
型番	W	L	T	a	b	c	d	種類	個数
SLP-1550	15	50	15	10	30	-	-	M6六角穴付	2
SLP-15100	15	100	15	20	60	-	-	M6六角穴付	2
SLP-15150	15	150	15	20	55	55	-	M6六角穴付	3
SLP-15200	15	200	15	20	55	50	55	M6六角穴付	4

使用例

組み合わせ使用例1

組み合わせ使用例2

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

オイレス工業金属系ベアリング選定目安

■潤滑条件の定義
（1）無潤滑、無給油
グリース、油などを全く使用しない状態。組立時に少量のグリース、油を塗布する状態。
（2）定期潤滑、定期給油
グリース、油を一定の間隔で給油する状態。
（3）油潤滑、強制給油
グリース、油が常に摺動面に供給される状態。

■適用範囲
金属系ベアリングの適用範囲は下記となります。

※ 静的許容面圧～カタログ記載文言
※ 環境項目の表示は右記となります。　○：使用可、△：条件により使用可、×：使用不可、-：適用外
※ 腐食雰囲気中は全て△：条件により使用可となります。

条件別の詳細に関してはこちらからご確認頂けます。

タイプ	#500SP1-SL1		#500SP1-SL4	#500SP5-SL1		#500HP-SL1		#500B-SL2		#500F-SL1
代表商品	SPB		SPBL	SP5B		HPB		BCB		FGB
用途	一般中・高荷重用		一般中・高荷重用	高荷重低・中速用		高荷重低・中速用		一般中荷重用		低速低・中荷重用
ベース金属	高力黄銅系鋳物		高力黄銅系鋳物	特殊高力黄銅系鋳物		高硬度特殊銅合金鋳物		青銅系鋳物		鋳鉄
潤滑条件	無潤滑	定期潤滑	無潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑
使用温度範囲 ℃	-40～+300	-40～+150	-40～+80	-40～+150		-40～+150		-40～+250	-40～+150	-40～+400	-40～+150
許容最高面圧 P N/mm²｛kgf/cm²｝	29｛296｝ ※150｛1,530｝		49｛500｝ ※150｛1,530｝	49｛500｝ ※170｛1,735｝		73｛745｝ ※180｛1,837｝		15｛153｝ ※49｛500｝		5｛51｝ ※73.5 ｛750｝	8｛82｝ ※73.5 ｛750｝
許容最高速度 V m/s｛m/min｝	0.50｛30｝	1.00｛60｝	0.25｛15｝	0.25｛15｝	0.50｛30｝	0.10｛6｝	0.25｛15｝	0.40｛24｝	0.85｛51｝	0.15｛9｝	0.25｛15｝
許容最高 PV値 N/mm²・m/s ｛kgf/cm² ・m/min｝	1.65｛1,010｝	3.25｛1,990｝	1.65｛1,010｝	1.65｛1,010｝	3.25｛1,990｝	1.65｛1,010｝	3.25｛1,990｝	1.00｛612｝	1.65｛1,010｝	0.5｛306｝	0.8｛490｝
大気中	○	○	○	○	○	○	○	○	○	○	○
水中	×	-	○	×	-	×	-	△	-	△	-
海水中	×	-	△	×	-	×	-	△	-	×	-
薬液中	×	-	△	×	-	×	-	△	-	△	-
腐食雰囲気中	△	△	△	△	△	△	△	△	△	△	△

（　）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。

型番リスト

表示件数

型番

厚さ　T

(mm)

幅W

(mm)

長さL

(mm)

RoHS2（10物質）?

最小発注数量

15	15	200	非対応	1個
15	15	50	-	1個
20	20	100	非対応	1個
20	20	150	非対応	1個
20	20	200	非対応	1個
20	20	50	非対応	1個
20	26	100	対応	1個
20	26	200	非対応	1個
20	26	400	非対応	1個
30	32	100	非対応	1個
30	32	150	非対応	1個
30	32	200	非対応	1個
30	32	250	非対応	1個
30	32	400	非対応	1個
45	50	250	非対応	1個
45	50	350	非対応	1個
45	50	500	非対応	1個

通常単価(税別) (税込単価)	通常出荷日

12,234円 ( 13,457円 )	8日目
7,665円 ( 8,432円 )	7日目
8,640円 ( 9,504円 )	8日目
10,531円 ( 11,584円 )	8日目
12,909円 ( 14,200円 )	8日目
7,502円 ( 8,252円 )	39日目
8,997円 ( 9,897円 )	在庫品1日目当日出荷可能
12,316円 ( 13,548円 )	8日目
26,865円 ( 29,552円 )	8日目
10,266円 ( 11,293円 )	在庫品1日目当日出荷可能
11,391円 ( 12,530円 )	8日目
13,928円 ( 15,321円 )	8日目
25,207円 ( 27,728円 )	3日目
25,666円 ( 28,233円 )	8日目
25,880円 ( 28,468円 )	8日目
35,664円 ( 39,230円 )	8日目
54,170円 ( 59,587円 )	8日目

詳細情報

基本情報

基本情報

耐薬品性や耐食性などに優れ、高荷重／低速運転の個所で高性能を発揮する軸受。
【特長】
・高度な鋳造技術で作られた高力黄銅系合金をベースとし、固体潤滑剤を埋め込んだ高荷重用無給油軸受。
・無給油で使用でき、高荷重／低速運転の個所で高性能を発揮。
・往復運動や揺動運動、頻繁な起動停止など油膜構成の困難な個所で優れた耐摩耗性を発揮。
・優れた耐薬品性、耐食性。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
