メカニカル部品技術窓口
グライトロンSE ブッシュ（GSB）
- 通常単価(税別)
- 95円～208円
- 税込単価
- 105円～229円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
導電性があり、幅広い温度範囲で使用できるグライトロンSE ブッシュ（GSB）。【特長】・完全無給油で使...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

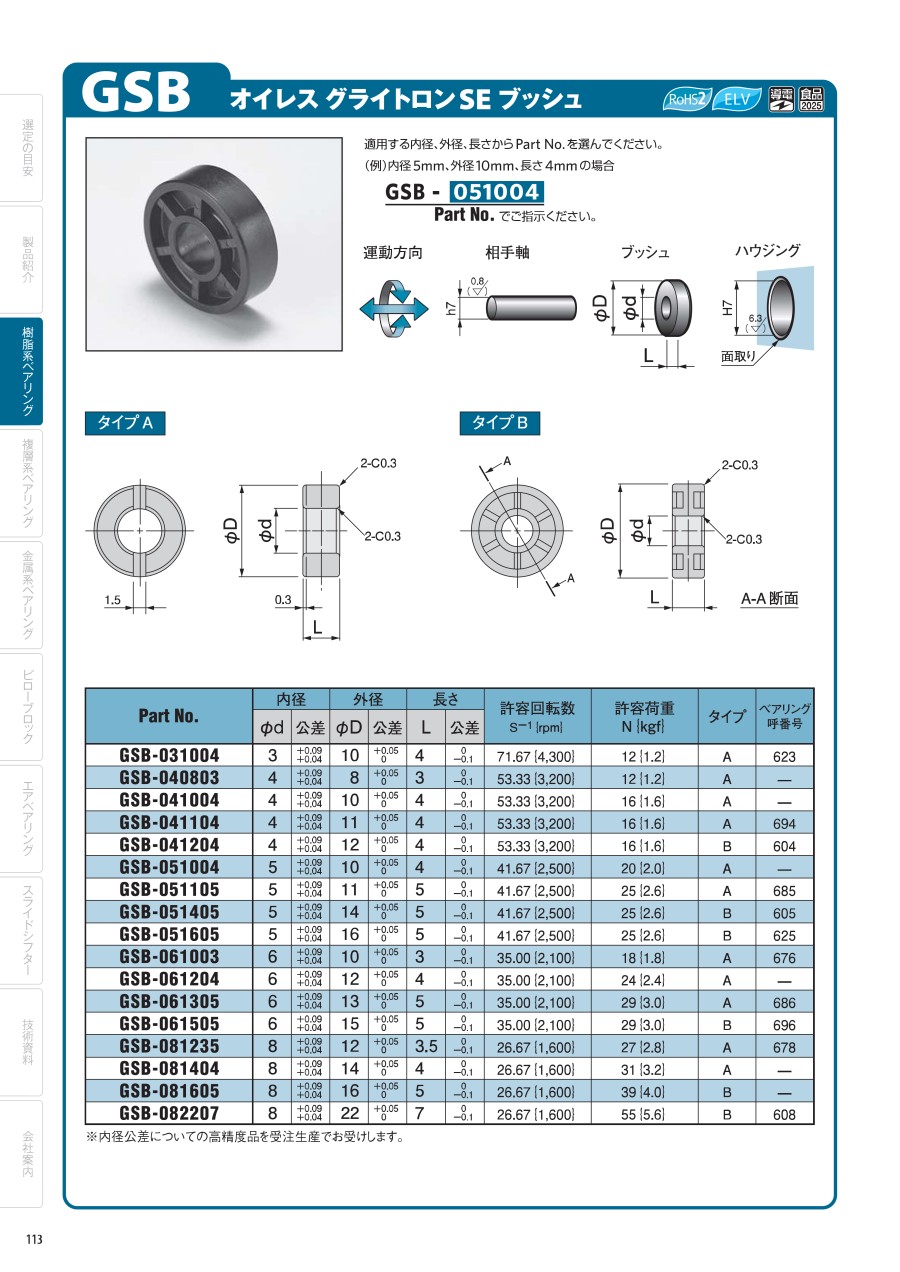

外形図
タイプA
タイプB
製品仕様
取付寸法図
規格表
| 型番 | 内径 | 外径 | 長さ | 許容回転数 S-1（rpm） | 許容荷重 N（kgf） | タイプ | ベアリング呼番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| φd | 公差 | φD | 公差 | L | 公差 | |||||
| GSB-031004 | 3 | +0.09 +0.04 | 10 | +0.05 0 | 4 | 0 -0.1 | 71.67（4,300） | 12（1.2） | A | 623 |
| GSB-040803 | 4 | +0.09 +0.04 | 8 | +0.05 0 | 3 | 0 -0.1 | 53.33（3,200） | 12（1.2） | A | - |
| GSB-041004 | 4 | +0.09 +0.04 | 10 | +0.05 0 | 4 | 0 -0.1 | 53.33（3,200） | 16（1.6） | A | - |
| GSB-041104 | 4 | +0.09 +0.04 | 11 | +0.05 0 | 4 | 0 -0.1 | 53.33（3,200） | 16（1.6） | A | 694 |
| GSB-041204 | 4 | +0.09 +0.04 | 12 | +0.05 0 | 4 | 0 -0.1 | 53.33（3,200） | 16（1.6） | B | 604 |
| GSB-051004 | 5 | +0.09 +0.04 | 10 | +0.05 0 | 4 | 0 -0.1 | 41.67（2,500） | 20（2.0） | A | - |
| GSB-051105 | 5 | +0.09 +0.04 | 11 | +0.05 0 | 5 | 0 -0.1 | 41.67（2,500） | 25（2.6） | A | 685 |
| GSB-051405 | 5 | +0.09 +0.04 | 14 | +0.05 0 | 5 | 0 -0.1 | 41.67（2,500） | 25（2.6） | B | 605 |
| GSB-051605 | 5 | +0.09 +0.04 | 16 | +0.05 0 | 5 | 0 -0.1 | 41.67（2,500） | 25（2.6） | B | 625 |
| GSB-061003 | 6 | +0.09 +0.04 | 10 | +0.05 0 | 3 | 0 -0.1 | 35.00（2,100） | 18（1.8） | A | 676 |
| GSB-061204 | 6 | +0.09 +0.04 | 12 | +0.05 0 | 4 | 0 -0.1 | 35.00（2,100） | 24（2.4） | A | - |
| GSB-061305 | 6 | +0.09 +0.04 | 13 | +0.05 0 | 5 | 0 -0.1 | 35.00（2,100） | 29（3.0） | A | 686 |
| GSB-061505 | 6 | +0.09 +0.04 | 15 | +0.05 0 | 5 | 0 -0.1 | 35.00（2,100） | 29（3.0） | B | 696 |
| GSB-081235 | 8 | +0.09 +0.04 | 12 | +0.05 0 | 3.5 | 0 -0.1 | 26.67（1,600） | 27（2.8） | A | 678 |
| GSB-081404 | 8 | +0.09 +0.04 | 14 | +0.05 0 | 4 | 0 -0.1 | 26.67（1600） | 31（3.2） | A | - |
| GSB-081605 | 8 | +0.09 +0.04 | 16 | +0.05 0 | 5 | 0 -0.1 | 26.67（1,600） | 39（4.0） | B | - |
| GSB-082207 | 8 | +0.09 +0.04 | 22 | +0.05 0 | 7 | 0 -0.1 | 26.67（1,600） | 55（5.6） | B | 608 |
選定サポート情報
オイレスベアリングの設計にあたって
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
123円 ( 135円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 4日目 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 5日目 |
122円 ( 134円 ) | 5日目 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
176円 ( 194円 ) | 在庫品1日目当日出荷可能 |
176円 ( 194円 ) | 在庫品1日目当日出荷可能 |
176円 ( 194円 ) | 在庫品1日目当日出荷可能 |
208円 ( 229円 ) | 在庫品1日目当日出荷可能 |
169円 ( 186円 ) | 在庫品1日目当日出荷可能 |
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
導電性があり、幅広い温度範囲で使用できるグライトロンSE ブッシュ（GSB）。
【特長】
・完全無給油で使用可能。
・静摩擦係数と動摩擦係数に大きな差がないため、安定した摩擦特性を発揮。
・低温から高温まで、幅広い温度範囲で使用可能。
・軟質金属（アルミ等）を相手軸として使用可能。
・寸法安定性に優れ、高精度設計が可能で量産性も良好。
・帯電防止レベルの導電性を付与。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
グライトロンSE ブッシュ（GSB）のレビュー
安価な軸受として
5
5.02019/07/11
これまでベアリングを使用していた箇所に軸受として使用しました。
価格も安く軽量化できるためコスト削減、省エネ化が出来まし...もっと読む
1人が参考にしています。
回転部のスペーサー代わりに
4
4.02021/10/28
回転部のスペーサーにPOM樹脂の物を探すと穴径６の物がバリエーション少なくいい物に当らないので使ってみたら
実に調子がい...もっと読む
0人が参考にしています。
