#83 ワッシャー（83W）
- 通常単価(税別)
- 71円～162円
- 税込単価
- 78円～178円
通常出荷日：在庫品1日目当日出荷可能
ポリアミドに潤滑剤および特殊充填剤を添加した無給油軸受のワッシャ。【特長】・無給油で使用でき、耐摩耗性...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

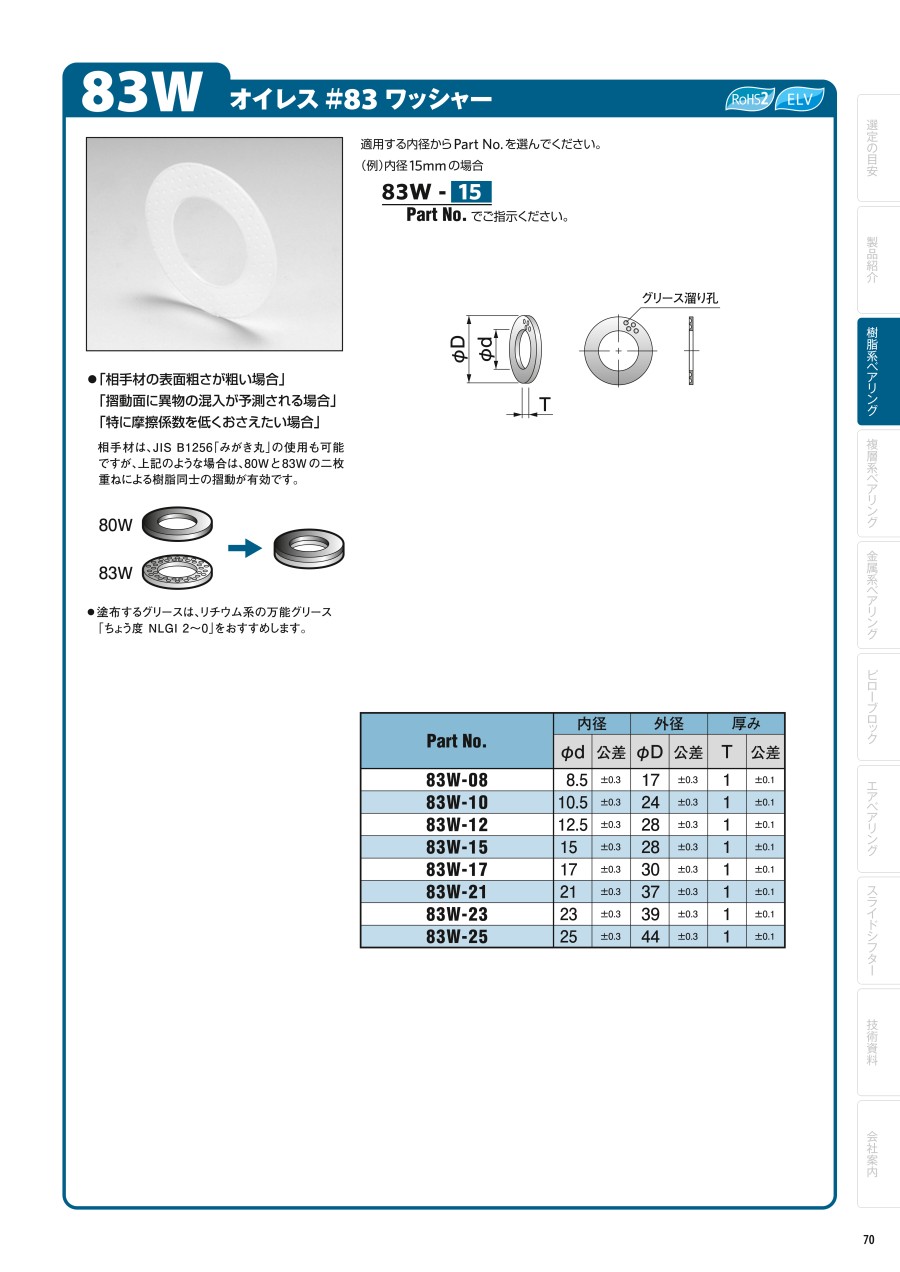

外形図
規格表
単位：mm
| 型番 | 内径 | 外径 | 厚み | |||
|---|---|---|---|---|---|---|
| φd | 公差 | φD | 公差 | T | 公差 | |
| 83W-08 | 8.5 | ±0.3 | 17 | ±0.3 | 1 | ±0.1 |
| 83W-10 | 10.5 | ±0.3 | 24 | ±0.3 | 1 | ±0.1 |
| 83W-12 | 12.5 | ±0.3 | 28 | ±0.3 | 1 | ±0.1 |
| 83W-15 | 15 | ±0.3 | 28 | ±0.3 | 1 | ±0.1 |
| 83W-17 | 17 | ±0.3 | 30 | ±0.3 | 1 | ±0.1 |
| 83W-21 | 21 | ±0.3 | 37 | ±0.3 | 1 | ±0.1 |
| 83W-23 | 23 | ±0.3 | 39 | ±0.3 | 1 | ±0.1 |
| 83W-25 | 25 | ±0.3 | 44 | ±0.3 | 1 | ±0.1 |
商品特長詳細
- ※ 相手材は、JIS B1256「みがき丸」の使用も可能ですが、「相手材の表面粗さが粗い場合」「摺動面に異物の混入が予測される場合」「特に摩擦係数を低くおさえたい場合」のような時は、80Wと83Wの二枚重ねによる樹脂同士の摺動が有効です。
- ※ 塗布するグリースは、リチウム系の万能グリース「ちょう度 NLGI 2～0」をおすすめします。
選定サポート情報
オイレスベアリングの設計にあたって
詳細情報
基本情報
ポリアミドに潤滑剤および特殊充填剤を添加した無給油軸受のワッシャ。
【特長】
・無給油で使用でき、耐摩耗性、耐熱性に優れる。
・無機繊維充填グレードは高強度で耐衝撃性に優れ、低線膨張係数。
・異物の混入や相手材の表面粗さおよび発錆などによるアブレシブ環境下で、優れた耐摩耗性を発揮。
・射出成形により複雑な形状の製作が可能で、量産性も良好。
・耐熱性に優れたポリエステル軸受。
商品担当おすすめ
#83 ワッシャー（83W）のレビュー
スラストベアリングの代用で
4
4.02018/10/08
ほとんどがラジアル荷重だけど、ごくごく軽いスラスト荷重がかかる部分のシャフトの摺動部に取り付け。本当はつけなくても十分だ...もっと読む
1人が参考にしています。
回転軸部に使用しています
4
4.02023/10/25
製品の回転軸部のすき間を埋めるために使用しています。単純にすき間を埋めるだけなので、厚みで選定しました。初めての構成・材...もっと読む
0人が参考にしています。
ドアヒンジの摺動用に
3
3.02018/03/09
オーブンのドアヒンジのワッシャーがへたってきたので、こちらに交換しました。
厚みがあるので、ある程度スペースがないとうま...もっと読む
0人が参考にしています。
