オイレス工業

#2000 ブッシュ（CLB）

カタログ

通常単価(税別): 7,228円～57,654円

税込単価: 7,951円～63,419円

通常出荷日：在庫品1日目～54日目一部当日出荷可能

耐摩耗性に優れ、任意の方向で使用できる軸受。【特長】・すべり面を特殊焼結材料とし、バックメタルをスチー...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

オイレス工業

通常出荷日：在庫品1日目

よく一緒に見られています

オイレス工業

通常出荷日：在庫品1日目

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

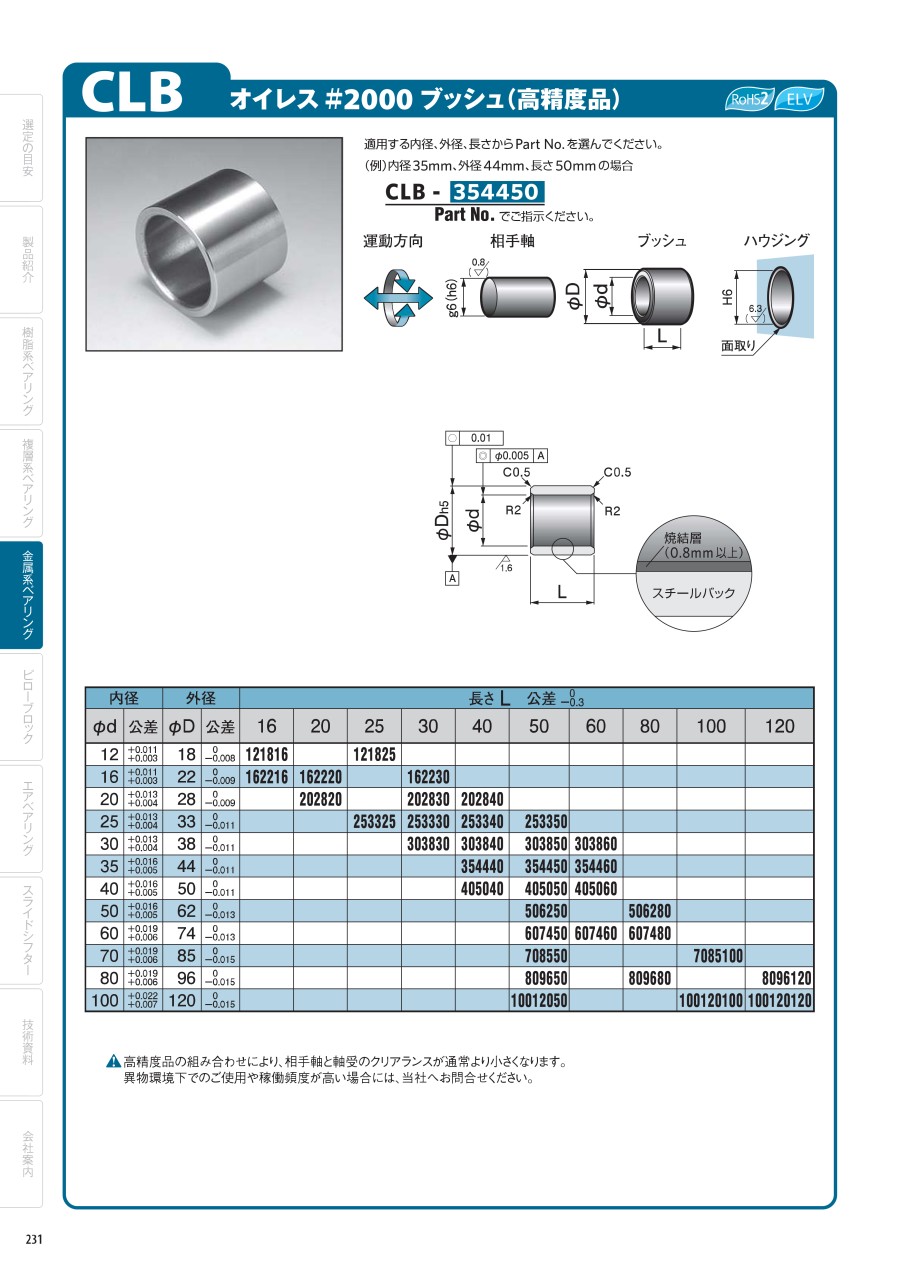

運動方向／相手軸・ブッシュ・ハウジングの寸法図

内径		外径		長さL 公差（-0.3～0）
φd	公差	φD	公差	16	20	25	30	40	50	60	80	100	120
12	+0.011 +0.003	18	0 -0.008	121816	-	121825	-	-	-	-	-	-	-
16	+0.011 +0.003	22	0 -0.009	162216	162220	-	162230	-	-	-	-	-	-
20	+0.013 +0.004	28	0 -0.009	-	202820	-	202830	202840	-	-	-	-	-
25	+0.013 +0.004	33	0 -0.011	-	-	253325	253330	253340	253350	-	-	-	-
30	+0.013 +0.004	38	0 -0.011	-	-	-	303830	303840	303850	303860	-	-	-
35	+0.016 +0.005	44	0 -0.011	-	-	-	-	354440	354450	354460	-	-	-
40	+0.016 +0.005	50	0 -0.011	-	-	-	-	405040	405050	405060	-	-	-
50	+0.016 +0.005	62	0 -0.013	-	-	-	-	-	506250	-	506280	-	-
60	+0.019 +0.006	74	0 -0.013	-	-	-	-	-	607450	607460	607480	-	-
70	+0.019 +0.006	85	0 -0.015	-	-	-	-	-	708550	-	-	7085100	-
80	+0.019 +0.006	96	0 -0.015	-	-	-	-	-	809650	-	809680	-	8096120
100	+0.022 +0.007	120	0 -0.015	-	-	-	-	-	10012050	-	-	100120100	100120120

※ 高精度品の組み合わせにより、相手軸と軸受のクリアランスが通常より小さくなります。

使用範囲

潤滑条件	無潤滑	定期潤滑
使用温度範囲 ℃	-40～+120
許容最高面圧P N/mm²｛kgf/cm²｝	24.5（73.5）｛250（750）｝	49（73.5）｛500（750）｝
許容最高速度V m/s｛m/min｝	0.5｛30｝	1.00｛60｝
許容最高PV値 N/mm²・m/s｛kgf/cm²・m/min｝	1.63｛1,000｝	2.45｛1,500｝

※ （　）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

(mm)

RoHS2（10物質）?

最小発注数量

100	120	50	非対応	1個
100	120	100	非対応	1個
100	120	120	対応	1個
12	18	16	非対応	1個
12	18	25	対応	1個
16	22	16	非対応	1個
16	22	20	非対応	1個
16	22	30	非対応	1個
20	28	30	対応	1個
20	28	40	対応	1個
25	33	25	対応	1個
25	33	30	非対応	1個
25	33	40	非対応	1個
25	33	50	非対応	1個
30	38	30	非対応	1個
30	38	40	対応	1個
30	38	50	非対応	1個
30	38	60	非対応	1個
35	44	40	非対応	1個
35	44	50	非対応	1個
35	44	60	対応	1個
40	50	40	非対応	1個
40	50	50	非対応	1個
40	50	60	非対応	1個
50	62	80	非対応	1個
60	74	50	非対応	1個
60	74	60	対応	1個
60	74	80	非対応	1個
70	85	100	非対応	1個
70	85	50	対応	1個
80	96	120	対応	1個
80	96	50	対応	1個

通常単価(税別) (税込単価)	通常出荷日

35,808円 ( 39,389円 )	8日目
55,907円 ( 61,498円 )	8日目
57,654円 ( 63,419円 )	8日目
7,300円 ( 8,030円 )	8日目
7,738円 ( 8,512円 )	8日目
8,641円 ( 9,505円 )	8日目
7,228円 ( 7,951円 )	8日目
7,963円 ( 8,759円 )	8日目
9,406円 ( 10,347円 )	8日目
9,905円 ( 10,896円 )	8日目
9,406円 ( 10,347円 )	8日目
10,193円 ( 11,212円 )	8日目
10,074円 ( 11,081円 )	8日目
10,986円 ( 12,085円 )	8日目
9,911円 ( 10,902円 )	8日目
12,531円 ( 13,784円 )	8日目
12,508円 ( 13,759円 )	8日目
14,029円 ( 15,432円 )	8日目
12,508円 ( 13,759円 )	8日目
13,584円 ( 14,942円 )	8日目
15,011円 ( 16,512円 )	8日目
14,133円 ( 15,546円 )	54日目
14,919円 ( 16,411円 )	8日目
19,578円 ( 21,536円 )	8日目
27,999円 ( 30,799円 )	8日目
27,889円 ( 30,678円 )	8日目
28,055円 ( 30,861円 )	8日目
34,468円 ( 37,915円 )	8日目
43,477円 ( 47,825円 )	8日目
27,016円 ( 29,718円 )	8日目
55,760円 ( 61,336円 )	8日目
28,195円 ( 31,015円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

耐摩耗性に優れ、任意の方向で使用できる軸受。
【特長】
・すべり面を特殊焼結材料とし、バックメタルをスチールで構成した複合複層軸受。
・焼結層は、特殊銅合金に黒鉛を主体とした固体潤滑剤を分散焼結させ、さらに含油処理済み。
・固体潤滑剤が分散されているため、任意の運動方向で使用でき、微小運動にも優れた性能を発揮。
・無給油で使用可能。
・優れた耐荷重性、速度特性、耐摩耗性。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
