#2000 フランジブッシュ（CLF）
- 通常単価(税別)
- 10,145円～46,185円
- 税込単価
- 11,160円～50,804円
通常出荷日：7日目～8日目
任意の運動方向で使用でき、耐摩耗性などに優れた#2000フランジブッシュ（CLF）。【特長】・すべり面...
詳細を確認
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

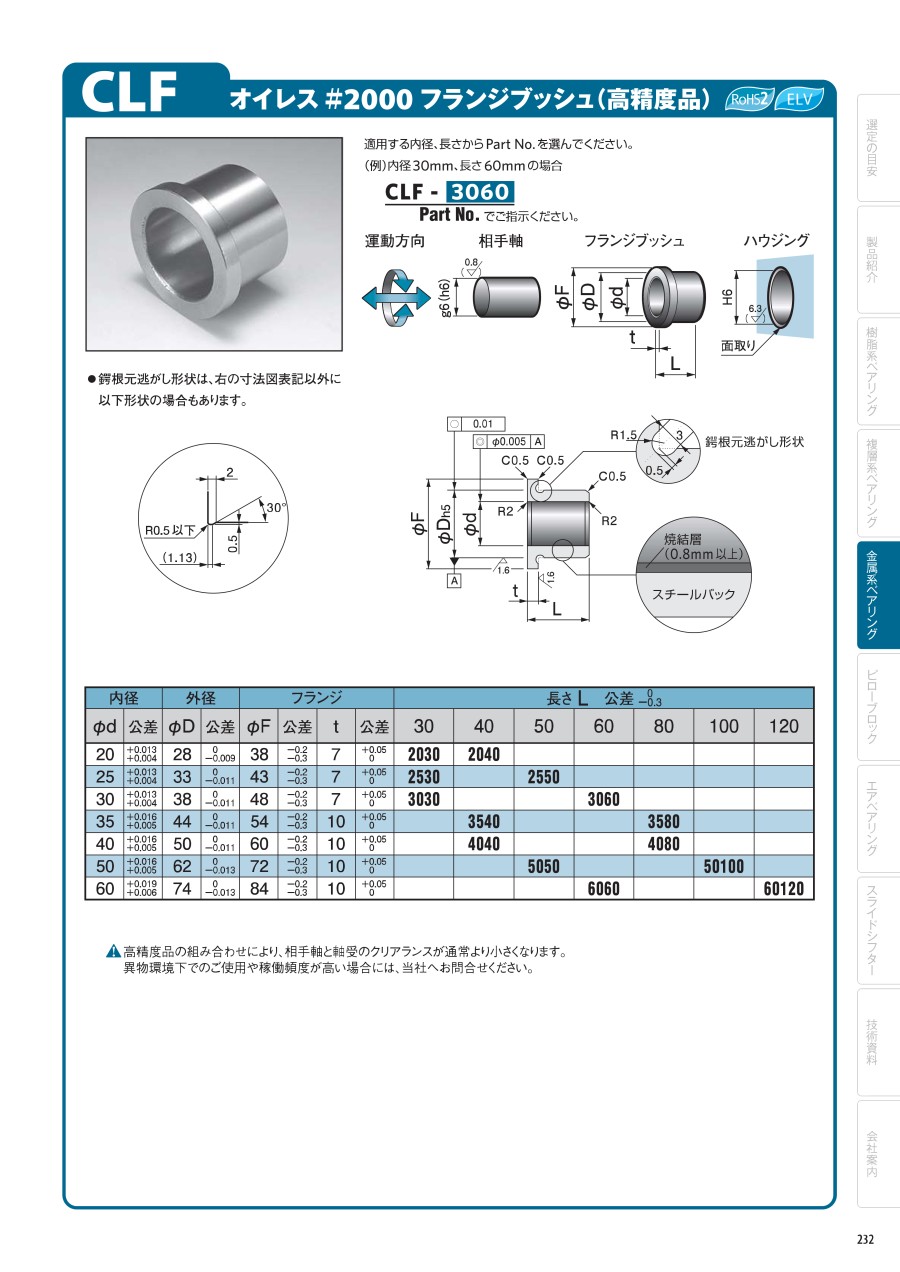

外形図
※鍔根元逃がし形状は、上の図表記以外に下の形状の場合もあります。
鍔根元逃がし形状
製品仕様
取り付け寸法図
| 内径 | 外径 | フランジ | 長さL 公差（-0.3～0） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd | 公差 | φD | 公差 | φF | 公差 | t | 公差 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 20 | +0.013 +0.004 | 28 | 0 -0.009 | 38 | -0.2 -0.3 | 7 | +0.05 0 | 2030 | 2040 | - | - | - | - | - |
| 25 | +0.013 +0.004 | 33 | 0 -0.011 | 43 | -0.2 -0.3 | 7 | +0.05 0 | 2530 | - | 2550 | - | - | - | - |
| 30 | +0.013 +0.004 | 38 | 0 -0.011 | 48 | -0.2 -0.3 | 7 | +0.05 0 | 3030 | - | - | 3060 | - | - | - |
| 35 | +0.016 +0.005 | 44 | 0 -0.011 | 54 | -0.2 -0.3 | 10 | +0.05 0 | - | 3540 | - | - | 3580 | - | - |
| 40 | +0.016 +0.005 | 50 | 0 -0.011 | 60 | -0.2 -0.3 | 10 | +0.05 0 | - | 4040 | - | - | 4080 | - | - |
| 50 | +0.016 +0.005 | 62 | 0 -0.013 | 72 | -0.2 -0.3 | 10 | +0.05 0 | - | - | 5050 | - | - | 50100 | - |
| 60 | +0.019 +0.006 | 74 | 0 -0.013 | 84 | -0.2 -0.3 | 10 | +0.05 0 | - | - | - | 6060 | - | - | 60120 |
- ※ 高精度品の組み合わせにより、相手軸と軸受のクリアランスが通常より小さくなります。
選定サポート情報
オイレスベアリングの設計にあたって
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,145円 ( 11,160円 ) | 7日目 |
10,985円 ( 12,084円 ) | 8日目 |
10,398円 ( 11,438円 ) | 8日目 |
14,211円 ( 15,632円 ) | 8日目 |
12,625円 ( 13,888円 ) | 8日目 |
21,821円 ( 24,003円 ) | 8日目 |
14,843円 ( 16,327円 ) | 8日目 |
28,212円 ( 31,033円 ) | 8日目 |
19,966円 ( 21,963円 ) | 8日目 |
28,398円 ( 31,238円 ) | 8日目 |
36,529円 ( 40,182円 ) | 8日目 |
22,981円 ( 25,279円 ) | 8日目 |
46,185円 ( 50,804円 ) | 8日目 |
34,407円 ( 37,848円 ) | 8日目 |
詳細情報
基本情報
任意の運動方向で使用でき、耐摩耗性などに優れた#2000フランジブッシュ（CLF）。
【特長】
・すべり面を特殊焼結材料とし、バックメタルをスチールで構成した複合複層軸受。
・固体潤滑剤が分散されているため任意の運動方向で使用でき、微小運動にも優れた性能を発揮。
・無給油で使用可能。
・優れた耐荷重性と速度特性、耐摩耗性。
