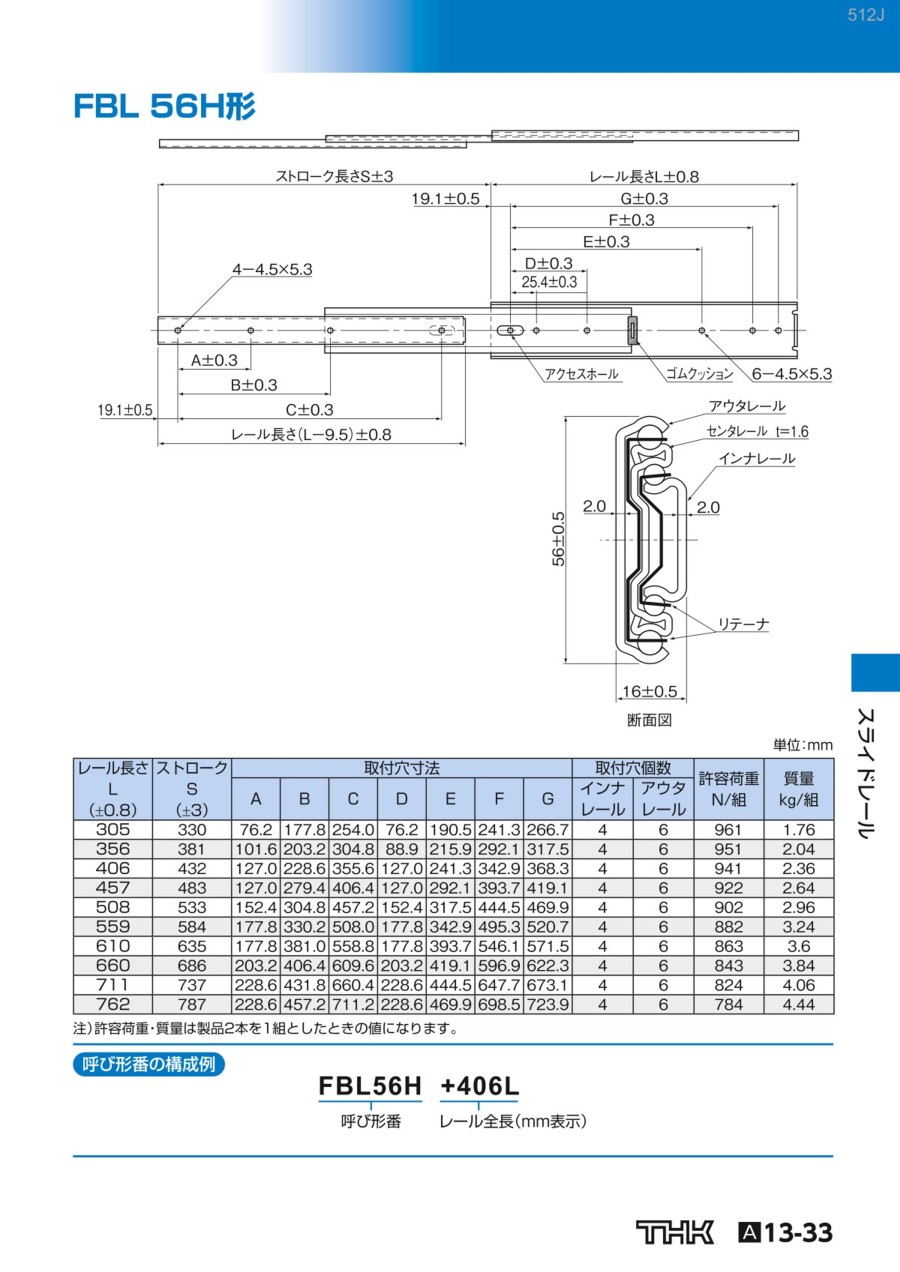

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="スライドレール 重荷重 FBL56H形 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000090352/221000090352_001_20230801115853.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="スライドレール 重荷重 FBL56H形 規格表"><colgroup><col width="10.1%" /><col width="10.2%" /><col width="5.8%" /><col width="5.8%" /><col width="5.8%" /><col width="5.8%" /><col width="5.8%" /><col width="5.8%" /><col width="5.8%" /><col width="11.8%" /><col width="11.3%" /><col width="8.0%" /><col width="8.0%" /></colgroup><thead><tr><th rowspan="2" style="text-align: center;">レール長さ<br />L<br />（&plusmn;0.8）</th><th rowspan="2" style="text-align: center;">ストローク<br />S<br />（&plusmn;3）</th><th colspan="7" style="text-align: center;">取付穴寸法</th><th colspan="2" style="text-align: center;">取付穴個数</th><th rowspan="2" style="text-align: center;">許容荷重<br />N/組</th><th rowspan="2" style="text-align: center;">質量<br />kg/組</th></tr><tr><th>A</th><th>B</th><th>C</th><th>D</th><th>E</th><th>F</th><th>G</th><th>インナレール</th><th>アウタレール</th></tr></thead><tbody><tr><td>305</td><td>330</td><td>76.2</td><td>177.8</td><td>254.0</td><td>76.2</td><td>190.5</td><td>241.3</td><td>266.7</td><td>4</td><td>6</td><td>961</td><td>1.76</td></tr><tr><td>356</td><td>381</td><td>101.6</td><td>203.2</td><td>304.8</td><td>88.9</td><td>215.9</td><td>292.1</td><td>317.5</td><td>4</td><td>6</td><td>951</td><td>2.04</td></tr><tr><td>406</td><td>432</td><td>127.0</td><td>228.6</td><td>355.6</td><td>127.0</td><td>241.3</td><td>342.9</td><td>368.3</td><td>4</td><td>6</td><td>941</td><td>2.36</td></tr><tr><td>457</td><td>483</td><td>127.0</td><td>279.4</td><td>406.4</td><td>127.0</td><td>292.1</td><td>393.7</td><td>419.1</td><td>4</td><td>6</td><td>922</td><td>2.64</td></tr><tr><td>508</td><td>533</td><td>152.4</td><td>304.8</td><td>457.2</td><td>152.4</td><td>317.5</td><td>444.5</td><td>469.9</td><td>4</td><td>6</td><td>902</td><td>2.96</td></tr><tr><td>559</td><td>584</td><td>177.8</td><td>330.2</td><td>508.0</td><td>177.8</td><td>342.9</td><td>495.3</td><td>520.7</td><td>4</td><td>6</td><td>882</td><td>3.24</td></tr><tr><td>610</td><td>635</td><td>177.8</td><td>381.0</td><td>558.8</td><td>177.8</td><td>393.7</td><td>546.1</td><td>571.5</td><td>4</td><td>6</td><td>863</td><td>3.6</td></tr><tr><td>660</td><td>686</td><td>203.2</td><td>406.4</td><td>609.6</td><td>203.2</td><td>419.1</td><td>596.9</td><td>622.3</td><td>4</td><td>6</td><td>843</td><td>3.84</td></tr><tr><td>711</td><td>737</td><td>228.6</td><td>431.8</td><td>660.4</td><td>228.6</td><td>444.5</td><td>647.7</td><td>673.1</td><td>4</td><td>6</td><td>824</td><td>4.06</td></tr><tr><td>762</td><td>787</td><td>228.6</td><td>457.2</td><td>711.2</td><td>228.6</td><td>469.9</td><td>698.5</td><td>723.9</td><td>4</td><td>6</td><td>784</td><td>4.44</td></tr></tbody></table><p>注）許容荷重・質量は製品2本を1組としたときの値になります。</p>

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
