ＴＨＫ

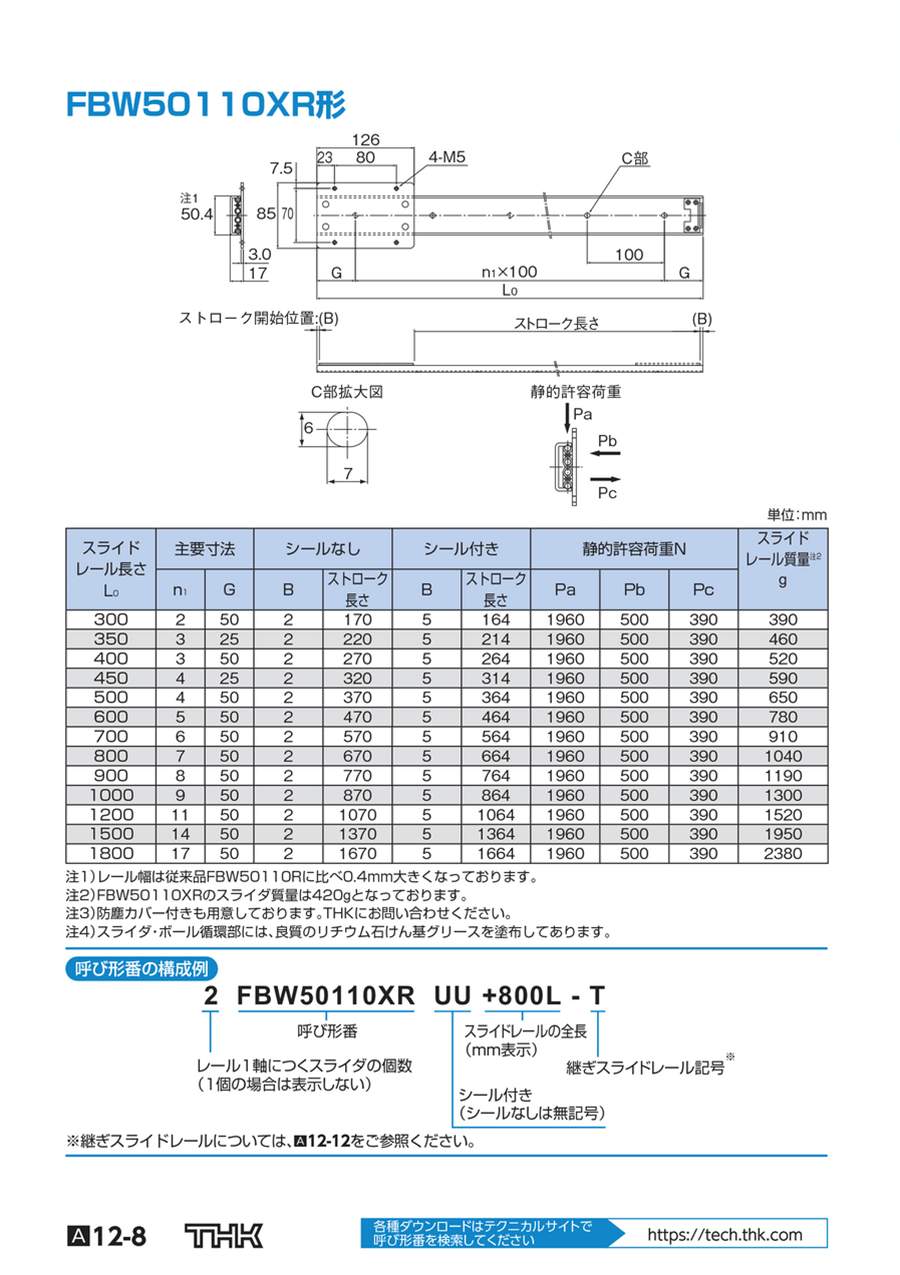

スライドパック FBW50110XR形

カタログ

通常単価(税別): 208円～32,405円

税込単価: 229円～35,646円

通常出荷日：在庫品1日目～40日目一部当日出荷可能

【特長】・スライドパックFBW-XR形は、ボールケースを精密プレス成形して、ボールを組込んだスライダが...

詳細を確認

55.0

よく一緒に見られています

ＴＨＫ

スライドパック FBW3590XR形

通常価格(税別)： 135円 (税込価格：149円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴＨＫ

スライドパック FBW2560XR形

通常価格(税別)： 234円 (税込価格：257円)

通常出荷日：在庫品1日目

未確定：候補が92型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

セット品/単品

レール幅 W

(mm)

組付高さ H

(mm)

レール長さLo

(mm)

ストローク長さ（スライダ1個時）

(mm)

スライダの数

(個)

シール有無

金属製防塵カバー

静的許容荷重Pa

(N)

静的許容荷重Pb

(N)

静的許容荷重Pc

(N)

付属部品シリーズ

RoHS?

最小発注数量

セット品	50.4	17	1000	870	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1200	1070	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1500	1370	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	300	170	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	450	320	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	500	370	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	600	470	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	700	570	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	800	670	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	900	770	2	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1000	870	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	1200	1070	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	1500	1370	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	1800	1670	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	300	170	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	350	220	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	400	270	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	450	320	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	500	370	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	600	470	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	700	570	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	800	670	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	900	770	2	なし	あり	1960	500	390	-	10	1個
セット品	50.4	17	1000	864	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	1200	1064	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	1500	1364	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	300	164	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	450	314	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	500	364	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	600	464	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	700	564	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	800	664	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	900	764	2	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	1000	870	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1200	1070	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1500	1370	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	450	320	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	500	370	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	600	470	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	700	570	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	800	670	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	900	770	3	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1000	864	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	1200	1064	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	1500	1364	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	450	314	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	500	364	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	600	464	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	700	564	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	800	664	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	900	764	3	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	1000	870	4	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1200	1070	4	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1500	1370	4	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	600	470	4	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	700	570	4	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	800	670	4	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	900	770	4	なし	なし	1960	500	390	-	10	1個
セット品	50.4	17	1000	864	4	あり	なし	1960	500	390	-	10	1個
セット品	50.4	17	1200	1064	4	あり	なし	1960	500	390	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,289円 ( 16,818円 )	8日目
17,577円 ( 19,335円 )	8日目
21,971円 ( 24,168円 )	39日目
9,971円 ( 10,968円 )	18日目
11,028円 ( 12,131円 )	39日目
10,469円 ( 11,516円 )	39日目
11,654円 ( 12,819円 )	40日目
12,078円 ( 13,286円 )	8日目
12,203円 ( 13,423円 )	39日目
14,278円 ( 15,706円 )	39日目
17,023円 ( 18,725円 )	18日目
20,053円 ( 22,058円 )	18日目
25,895円 ( 28,485円 )	18日目
32,405円 ( 35,646円 )	18日目
10,457円 ( 11,503円 )	18日目
11,418円 ( 12,560円 )	18日目
11,383円 ( 12,521円 )	18日目
11,722円 ( 12,894円 )	18日目
12,417円 ( 13,659円 )	18日目
13,715円 ( 15,087円 )	18日目
14,057円 ( 15,463円 )	18日目
15,149円 ( 16,664円 )	18日目
17,860円 ( 19,646円 )	18日目
17,489円 ( 19,238円 )	8日目
19,777円 ( 21,755円 )	18日目
26,414円 ( 29,055円 )	8日目
11,433円 ( 12,576円 )	39日目
12,078円 ( 13,286円 )	8日目
13,178円 ( 14,496円 )	8日目
12,088円 ( 13,297円 )	40日目
14,278円 ( 15,706円 )	8日目
15,289円 ( 16,818円 )	8日目
16,477円 ( 18,125円 )	18日目
18,246円 ( 20,071円 )	18日目
21,936円 ( 24,130円 )	18日目
27,384円 ( 30,122円 )	18日目
14,246円 ( 15,671円 )	18日目
14,732円 ( 16,205円 )	18日目
14,713円 ( 16,184円 )	18日目
15,539円 ( 17,093円 )	18日目
16,480円 ( 18,128円 )	18日目
18,216円 ( 20,038円 )	18日目
22,424円 ( 24,666円 )	18日目
25,308円 ( 27,839円 )	18日目
30,757円 ( 33,833円 )	18日目
17,616円 ( 19,378円 )	18日目
18,104円 ( 19,914円 )	18日目
17,914円 ( 19,705円 )	18日目
18,741円 ( 20,615円 )	18日目
19,682円 ( 21,650円 )	18日目
21,588円 ( 23,747円 )	18日目
21,303円 ( 23,433円 )	18日目
25,155円 ( 27,671円 )	18日目
30,603円 ( 33,663円 )	18日目
17,768円 ( 19,545円 )	18日目
18,596円 ( 20,456円 )	18日目
19,535円 ( 21,489円 )	18日目
21,434円 ( 23,577円 )	18日目
25,573円 ( 28,130円 )	19日目
29,650円 ( 32,615円 )	18日目

基本情報

基本情報

【特長】
・スライドパックFBW-XR形は、ボールケースを精密プレス成形して、ボールを組込んだスライダが無限直線運動する直動システムです。
・スライドレールと組合わせて使用することで軽量・コンパクトで軽快な直線運動が得られます。
・複写機、工具キャビネット、各種電子装置のキャビネット、自動販売機、工作機械のスライドカバー、金銭登録機、カーテンウォールなどの軽負荷のスライド部に最適です。
・レール、取付けプレート、ストッパなどの部品に、オーステナイト系ステンレス材を採用し、高耐食性を実現しました。
・FBW50110XRのレール肉厚を増やし、従来品と比べ剛性を向上させました。
・スライダ部を新設計することにより、従来品と比べ5dBA低騒音化を実現しました。
・重荷重タイプです。

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
