ＴＨＫ

クロスローラーテーブル標準タイプ VRU形

カタログ

通常単価(税別): 29,589円～226,896円

税込単価: 32,548円～249,586円

通常出荷日：在庫品1日目～80日目一部当日出荷可能

【特長】・クロスローラーテーブルは、高精度に加工されたテーブルとベースの間に、クロスローラーガイドを組...

詳細を確認

55.0

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

ＴＨＫ

クロスローラーテーブルミニチュアタイプ（ベースタップタイプ） VRT形

通常価格(税別)： 26,289円 (税込価格：28,918円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴＨＫ

クロスローラーテーブルミニチュアタイプ（ベース取付穴タイプ） VRT-A形

通常価格(税別)： 25,620円 (税込価格：28,182円)

通常出荷日：在庫品1日目

未確定：候補が53型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

軸方向許容モーメント図

精度説明図

最大ストローク説明図

製品仕様

構造

規格表

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

最大ストローク

(mm)

テーブル幅W

(mm)

テーブル高さM

(mm)

テーブル長さL

(mm)

基本定格荷重C

(kN)

基本定格荷重Co

(kN)

静的許容モーメントMA

(N・m)

静的許容モーメントMB

(N・m)

静的許容モーメントMC

(N・m)

材質

RoHS2（10物質）?

最小発注数量

12	30	17	25	0.46	0.61	1.52	1.25	4.12	炭素鋼	対応	1個
12	30	17	25	0.46	0.61	1.52	1.25	4.12	ステンレス鋼	対応	1個
18	30	17	35	0.63	0.92	2.62	2.32	6.18	炭素鋼	対応	1個
25	30	17	45	0.95	1.53	4.14	4.53	10.3	炭素鋼	対応	1個
32	30	17	55	1.09	1.83	5.92	6.41	12.4	炭素鋼	対応	1個
40	30	17	65	1.23	2.14	8.08	8.62	14.4	炭素鋼	対応	1個
45	30	17	75	1.50	2.75	13.3	14.0	18.6	炭素鋼	対応	1個
45	30	17	75	1.50	2.75	13.3	14.0	18.6	ステンレス鋼	対応	1個
50	30	17	85	1.63	3.05	16.4	17.2	20.6	炭素鋼	対応	1個
18	40	21	35	0.84	1.09	4.32	3.55	9.77	炭素鋼	対応	1個
18	40	21	35	0.84	1.09	4.32	3.55	9.77	ステンレス鋼	対応	1個
30	40	21	50	1.16	1.63	7.45	6.59	14.7	炭素鋼	対応	1個
30	40	21	50	1.16	1.63	7.45	6.59	14.7	ステンレス鋼	対応	1個
40	40	21	65	1.46	2.17	11.8	10.6	19.5	炭素鋼	対応	1個
40	40	21	65	1.46	2.17	11.8	10.6	19.5	ステンレス鋼	対応	1個
50	40	21	80	2.01	3.26	16.9	18.2	29.3	炭素鋼	対応	1個
50	40	21	80	2.01	3.26	16.9	18.2	29.3	ステンレス鋼	対応	1個
60	40	21	95	2.26	3.80	23	24.5	34.2	炭素鋼	対応	1個
60	40	21	95	2.26	3.80	23	24.5	34.2	ステンレス鋼	対応	1個
70	40	21	110	2.51	4.34	37.9	35.7	39.1	炭素鋼	対応	1個
70	40	21	110	2.51	4.34	37.9	35.7	39.1	ステンレス鋼	対応	1個
80	40	21	125	2.76	4.89	46.7	44.3	44	炭素鋼	対応	1個
30	60	28	55	2.71	3.67	12.2	13.9	51.3	炭素鋼	対応	1個
30	60	28	55	2.71	3.67	12.2	13.9	51.3	ステンレス鋼	対応	1個
45	60	28	80	4.06	6.11	33.1	36.2	85.5	炭素鋼	対応	1個
45	60	28	80	4.06	6.11	33.1	36.2	85.5	ステンレス鋼	対応	1個
60	60	28	105	4.68	7.33	64.6	59.8	103	炭素鋼	対応	1個
60	60	28	105	4.68	7.33	64.6	59.8	103	ステンレス鋼	対応	1個
90	60	28	155	6.98	12.2	131	138	171	炭素鋼	対応	1個
90	60	28	155	6.98	12.2	131	138	171	ステンレス鋼	対応	1個
105	60	28	180	8.05	14.7	189	196	205	炭素鋼	対応	1個
105	60	28	180	8.05	14.7	189	196	205	ステンレス鋼	対応	1個
130	60	28	205	8.57	15.9	222	230	222	ステンレス鋼	対応	1個
50	80	35	85	5.90	8.11	64.9	57.4	162	炭素鋼	対応	1個
50	80	35	85	5.90	8.11	64.9	57.4	162	ステンレス鋼	対応	1個
75	80	35	125	8.82	13.5	147	134	270	炭素鋼	対応	1個
75	80	35	125	8.82	13.5	147	134	270	ステンレス鋼	対応	1個
105	80	35	165	11.5	18.9	200	214	378	炭素鋼	対応	1個
105	80	35	165	11.5	18.9	200	214	378	ステンレス鋼	対応	1個
135	80	35	205	14.0	24.3	330	347	486	ステンレス鋼	対応	1個
155	80	35	245	16.3	29.7	492	513	594	炭素鋼	対応	1個
95	100	45	160	20.5	30.2	410	367	680	炭素鋼	対応	1個
95	100	45	160	20.5	30.2	410	367	680	ステンレス鋼	対応	1個
130	100	45	210	28.2	45.3	800	740	1020	炭素鋼	対応	1個
165	100	45	260	35.3	60.5	1040	1100	1360	ステンレス鋼	対応	1個
200	100	45	310	38.8	68.0	1630	1540	1530	炭素鋼	対応	1個
235	100	45	360	45.3	83.1	1970	2050	1870	炭素鋼	対応	1個
265	100	45	410	51.6	98.3	2750	2840	2210	炭素鋼	対応	1個
130	145	60	210	52.3	75.8	1440	1290	2730	炭素鋼	対応	1個
180	145	60	310	81.1	133	2810	2990	4780	炭素鋼	対応	1個
350	145	60	410	81.1	133	3660	3420	4780	炭素鋼	対応	1個
450	145	60	510	98.7	171	5710	5410	6140	炭素鋼	対応	1個
550	145	60	610	115	208	6910	7200	7500	炭素鋼	対応	1個

通常単価(税別) (税込単価)	通常出荷日

33,871円 ( 37,258円 )	50日目
53,789円 ( 59,168円 )	50日目
36,178円 ( 39,796円 )	80日目
42,410円 ( 46,651円 )	40日目
48,280円 ( 53,108円 )	50日目
54,134円 ( 59,547円 )	在庫品1日目当日出荷可能
57,958円 ( 63,754円 )	80日目
91,837円 ( 101,021円 )	70日目
64,701円 ( 71,171円 )	80日目
29,589円 ( 32,548円 )	40日目
45,397円 ( 49,937円 )	70日目
32,889円 ( 36,178円 )	8日目
55,725円 ( 61,298円 )	70日目
34,968円 ( 38,465円 )	18日目
62,673円 ( 68,940円 )	50日目
42,789円 ( 47,068円 )	在庫品1日目当日出荷可能
68,848円 ( 75,733円 )	在庫品1日目当日出荷可能
45,449円 ( 49,994円 )	18日目
79,607円 ( 87,568円 )	80日目
56,523円 ( 62,175円 )	在庫品1日目当日出荷可能
90,628円 ( 99,691円 )	50日目
58,563円 ( 64,419円 )	在庫品1日目当日出荷可能
32,889円 ( 36,178円 )	在庫品1日目当日出荷可能
40,673円 ( 44,740円 )	18日目
39,489円 ( 43,438円 )	18日目
54,858円 ( 60,344円 )	50日目
44,648円 ( 49,113円 )	18日目
68,848円 ( 75,733円 )	70日目
60,378円 ( 66,416円 )	18日目
109,977円 ( 120,975円 )	18日目
71,389円 ( 78,528円 )	40日目
114,346円 ( 125,781円 )	18日目
135,439円 ( 148,983円 )	80日目
51,529円 ( 56,682円 )	40日目
80,766円 ( 88,843円 )	70日目
63,754円 ( 70,129円 )	在庫品1日目当日出荷可能
91,838円 ( 101,022円 )	50日目
75,732円 ( 83,305円 )	18日目
119,656円 ( 131,622円 )	在庫品1日目当日出荷可能
132,293円 ( 145,522円 )	70日目
99,691円 ( 109,660円 )	40日目
67,143円 ( 73,857円 )	18日目
108,528円 ( 119,381円 )	18日目
89,043円 ( 97,947円 )	50日目
170,607円 ( 187,668円 )	80日目
108,778円 ( 119,656円 )	70日目
129,656円 ( 142,622円 )	40日目
144,704円 ( 159,174円 )	80日目
84,577円 ( 93,035円 )	80日目
120,878円 ( 132,966円 )	70日目
157,439円 ( 173,183円 )	70日目
192,166円 ( 211,383円 )	70日目
226,896円 ( 249,586円 )	50日目

詳細情報

基本情報

基本情報

【特長】
・クロスローラーテーブルは、高精度に加工されたテーブルとベースの間に、クロスローラーガイドを組込んだ高精度でコンパクトな、剛性の高い有限直線案内ユニットです。
・VRU形とミニチュアタイプのVRT形があり、OA機器および周辺機器、各種測定器、プリント基板穴あけ機などのスライド部で広範囲に使用されています。
・簡単な取付け：高精度に加工されたテーブルとベースの間にクロスローラーガイドが組込まれているため、ボルトで取付けるだけで高精度の直線案内機構が得られます。
・大きな許容荷重：定格荷重の大きいローラーが細かいピッチで組込まれているため、重荷重に耐えられる剛性の高い直線案内機構を構成し、長寿命が得られます。
・多種多様な使用方法：ローラーを交互に直交させて配列してあるので、テーブルに作用する4方向の荷重が均等に負荷できます。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

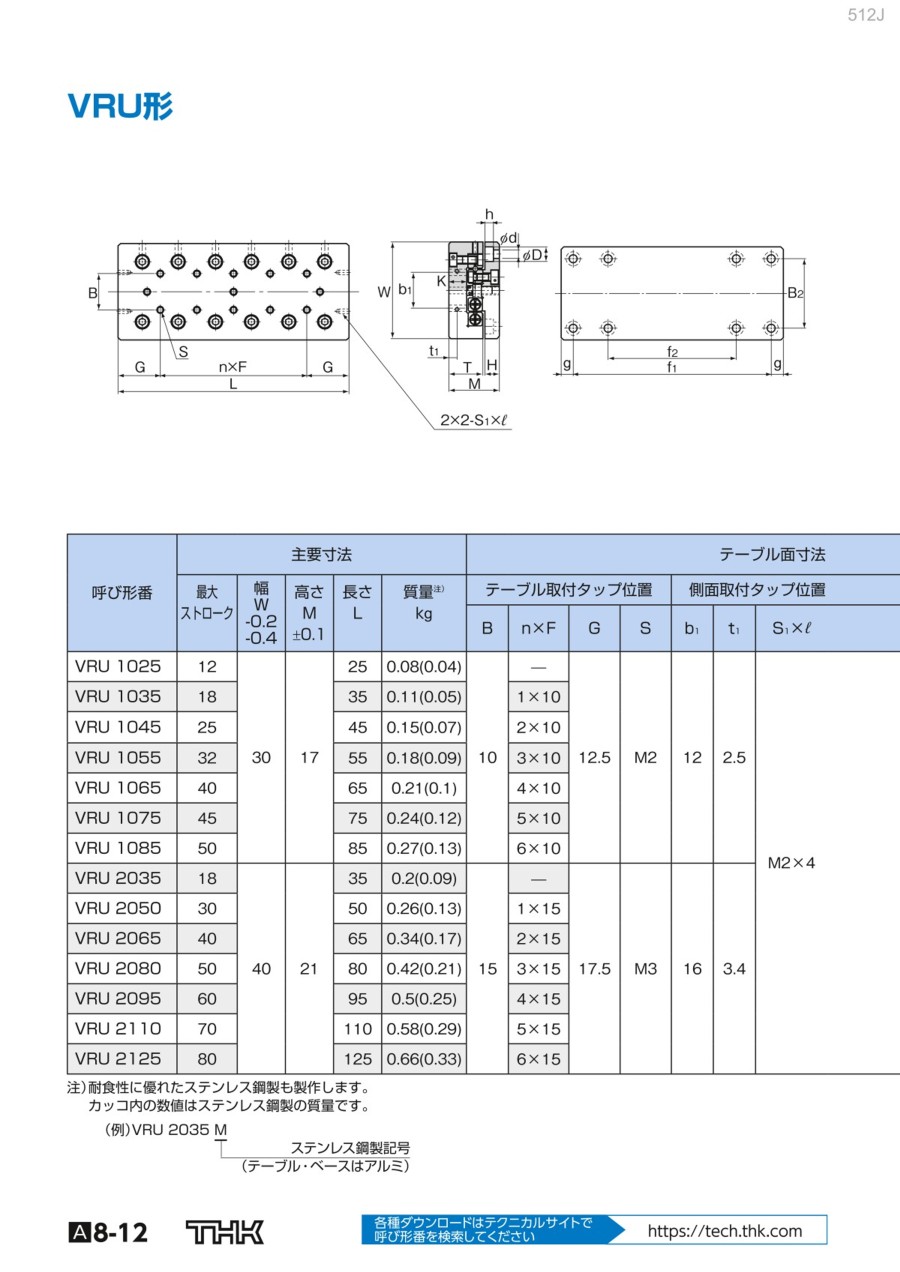

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
