制御機器 大流量角形電磁真空弁 200シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
SV200E1-11-L-SR DC24Vの仕様・寸法情報
商品情報
外形図

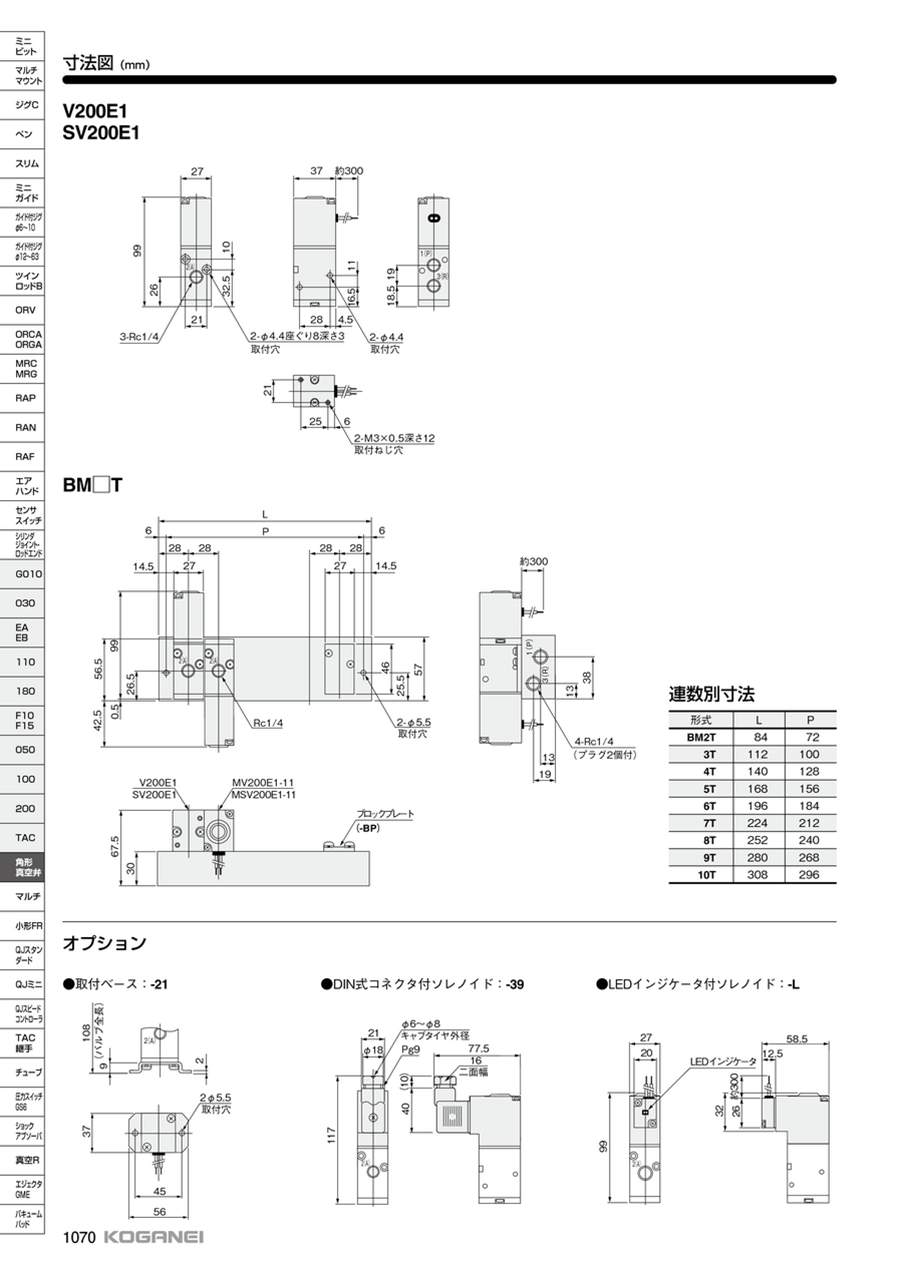

寸法図
製品仕様
外観
| 項目 | 基本形式 | ||
|---|---|---|---|
| SV200E1 | MSV200E1-11 | ||
| 使用流体 | 真空・空気 | ||
| 作動方式 | 直動形 | ||
| ポジション数 | 2ポジション | ||
| ポート数 | 3ポート | ||
| 弁機能 | 常時閉（NC） | 常時開（NO） | |
| 流量特性 | 音速コンダクタンスC dm3/（s・bar） | 1.7 | |
| 有効断面積［Cv値］ mm2 | 8.5［0.47］ | ||
| 配管接続口径 | RC1/4 | ||
| 給油 | 不要 | ||
| 使用圧力範囲 kPa | -100～0 0～0.9MPa | ||
| 保証耐圧力 MPa | 1.32 | ||
| 応答時間 ON時／OFF時 ms | DC24V | 20／20以下 | |
| AC100V、AC200V | 20／20以下 | ||
| 最高作動頻度 Hz | 5 | ||
| 最高温度範囲（雰囲気および使用流体） ℃ | 0～+50 | ||
| 耐衝撃 m/s2 | 横方向 | 980.7 | |
| 軸方向 | 588.4 | ||
| 取付方向 | 自由 | ||
| 質量 g | 300 | ||
電気仕様
| 項目 | 定格電圧 | |||||
|---|---|---|---|---|---|---|
| DC24V | AC100V | AC200V | ||||
| 方式 | DC方式 | フライホイル方式 | ||||
| 使用電圧範囲 V | 21.6～26.4 （24±10%） | 90～110 （100±10%） | 180～220 （200±10%） | |||
| 電流値 （定格電圧印加時） | 周波数 Hz | - | 50 | 60 | 50 | 60 |
| 励磁 mA（r.m.s） | 420（10.1W） ［432（10.4W）］ | 160 ［170］ | 150 ［160］ | 70 ［72］ | 65 ［68］ | |
| 許容回路漏れ電流値 mA | 30 | 15 | 7 | |||
| 絶縁抵抗 MΩ | 100以上 | |||||
| 結線方式とリード線長さ | 標準 | グロメット方式：300mm | ||||
| オプション | DIN式コネクタ付 | |||||
| リード線の色 | 赤色 ［赤色（+）・青色（-）］ 赤色（+）・黒色（-） | 黄色・黒色 | 白色・黒色 | |||
| LEDインジケータ（オプション）の色 | 赤色 | 黄色 | 緑色 | |||
| サージ対策 | 標準 | - | フライホイルダイオード | |||
| オプション | フライホイルダイオード | - | ||||
商品特長詳細
真空ラインの確実作動と耐久性を約束する､信頼のメカニズム
V100、V200シリーズは、配管ポートと流れの方向に制約されないNC（常時閉）・NO（常時開）共用の2・3ポート弁としての用途のほか、セレクタ弁（2圧切換弁）や、デバイダ弁（分配弁）としても、その真価を発揮。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
軽量、コンパクトな、2・3ポート直動形電磁真空弁。
【特長】
・軽量、コンパクトな角形シリーズ
・強制離脱や真空破壊のできる、真空・正圧併用タイプもシリーズ化されている
・供給圧力を弁シート部でバランスさせている圧力バランスポペット方式を採用
・操作力が小さいため、高頻度作動に適し、小形で大流量が得られる
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
