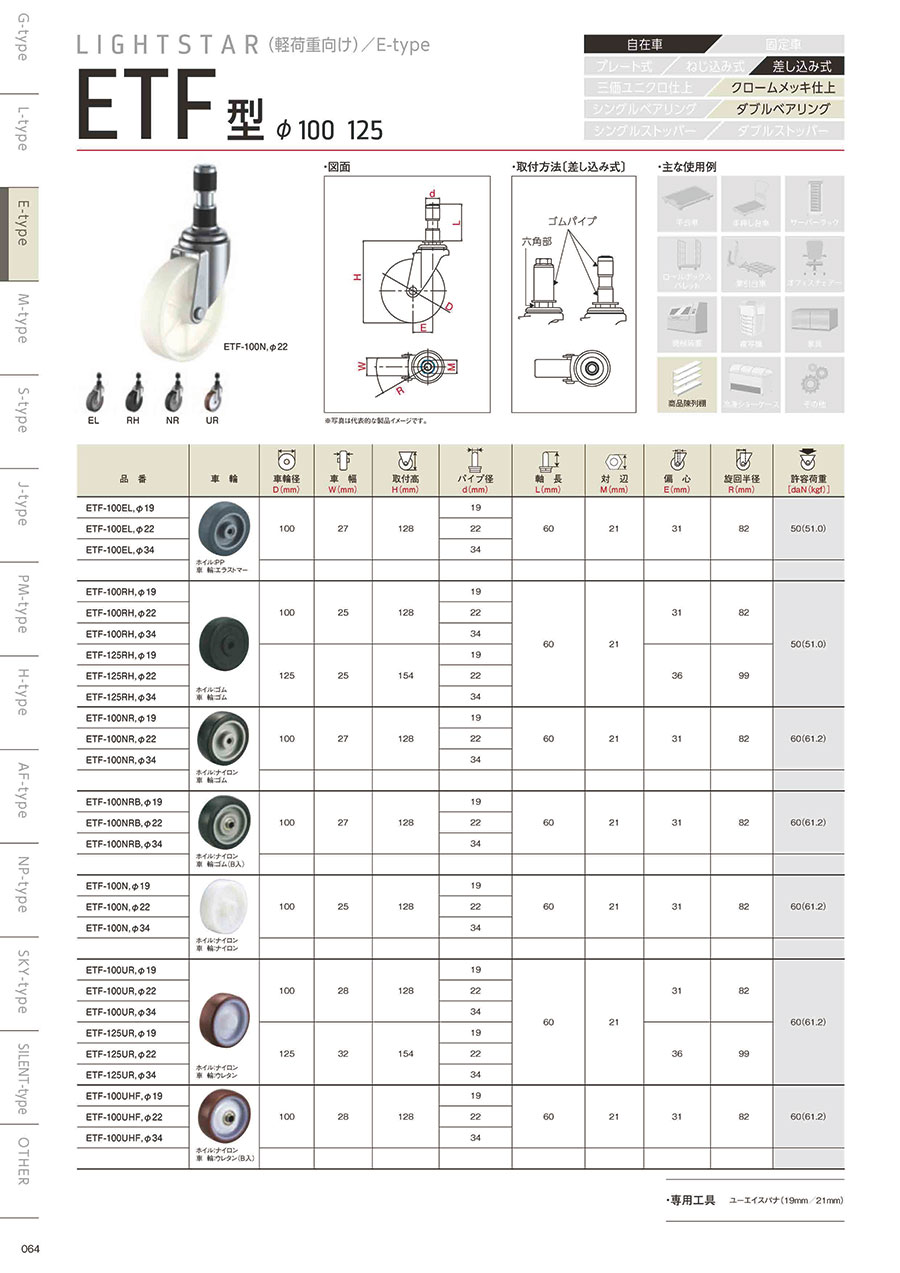

ETF型自在車ゴムパイプ差し込み式

外形図

寸法図1

寸法図2

製品仕様

• 金具：クロームメッキ仕上

自在車

差し込み式（ゴムパイプ仕様）

ダブルベアリング

ゴムパイプ差込式で運搬機器等に簡単に取り付けられるキャスタ

使用車輪のバリエーション

規格表

使用例

主な使用例

• 商品陳列棚

差し込み式（ゴムパイプ仕様）キャスタの取り付け方

取付図（六角部／ゴムパイプ）

キャスター取付専用板スパナの使い方

ステムにゴムパイプが取付けてあり、パイプ等に差し込んで取付けます。差し込んだ後、図の様に板スパナで六角部を締め付けゴムパイプをふくらませて取付けて下さい。その際しっかり最後までパイプを差し込んで下さい。

• ※ 最後までパイプを差し込まない場合、許容荷重が下がる事があります。

注意・禁止事項

キャスターに関するご注意

次のようにキャスターを使用しないでください

キャスターの主な用途

キャスターは、ものの運搬や移動を容易にする目的として人力で間欠的にご使用頂くものです。製品の選定に関しては、屋内外での各種機器類に取付けられる事も想定しており、ご使用条件および用途に応じた製品を選んだ上で、正しい取付けと設定条件をご確認ください。

最適なキャスターの選定と使用条件

（1）許容荷重
カタログ記載の許容荷重は、平坦な床面を人力で搬送する場合に移動が容易な値（限度）を示しています。（けん引対応キャスターを除きます）
積載される総荷重に対して、それに見合った許容荷重のキャスターを選定してください。なお、キャスターを4個使用した場合でも、荷重は3個（3箇所）で受ける場合がありますので、総積載荷重の限度は通常下記の様に0.8掛けにして求めるのが一般的です。（総積載荷重とは、台車自重を含める荷重です）

＜キャスター4個使用の場合＞
許容積載荷重＝キャスター1個の許容荷重×4×0.8
◎力の表示は daNです。1daN=10N≒1.02kgf（1kgf≒9.8N=0.98daN）

（3）使用条件
通常、キャスターは常温、屋内でご使用頂くことを想定しております。高温、低温、多湿、酸、アルカリ、塩分、溶剤、油、海水、薬品などの影響を受ける特別な環境でのご使用は避けてください。製品の劣化を招く恐れがあります。特殊な環境下でご使用の場合は、それぞれの用途に合った金具、車輪、グリス等が必要となる場合があります。床面の材質によっては汚染する可能性もあります。また、一時的にキャスターの回転を止めたい場合は、ストッパーをご使用ください。

キャスター取付け時の注意点

（1）同シリーズを組み合わせてご使用ください。
（2）自在キャスターは、旋回軸が垂直になるように取付けてください。
（3）固定キャスターは、互いに平行となるように取付けてください。
（4）取付けボルトは緩みが生じないように締め付け、正しく取付けてください。ねじ込み式キャスターは適正トルクをご確認の上、正確に締め付けてください。
（5）ダブルストッパー付キャスターを取付ける際は、必ずストッパーをOFFの状態にしてください。ONの状態にて取付けると制動部が破損する原因となります。

ご使用上の注意事項

• ご使用の条件、環境によって床にタイヤ跡が付く場合があります。
• 許容荷重以上の負荷を掛けないでください。
• 個々のキャスターへ均等に負荷が掛かるように積載してください。
• 固定キャスターは車輪の回転方向以外に無理な力を加えないでください。
• 衝撃の加わる使用は避けてください。（段差面の乗り越え、落下、フォークリフトの爪で突くなどの衝撃等）
• 著しい凹凸の床面でのご使用は避けてください。
• トレーラー等でのけん引は行わないでください。※けん引対応キャスターを除く
• ストッパーの操作は、靴を履いて行ってください。
• ストッパーを掛けたまま、無理に動かさないでください。
• ストッパーには過大な力や強い衝撃を与えないでください。
• 傾斜面でストッパーを掛けたまま放置しないでください。
• 走行中のストッパー操作は行わないでください。
• 移動時にはストッパーが解除されている事を必ず確認してください。
• 製品の改造は一切行わないでください。※改造による事故や故障に関してユーエイキャスターは一切の責任を負いかねますのでご了承ください。

点検・保守および交換

（1）事故防止および長期にご使用いただくため、定期的な点検、メンテナンスを行ってください。なお、キャスターの定期的な点検、清掃を含むメンテナンスを行う場合は、必ず手袋（軍手）などで保護処置を実施してください。素手で作業すると金属部分などで負傷する危険があります。
（2）以下の事項について定期的な確認をお願いします。

• キャスターの締め付け部に異常が認められないか。
• キャスターの破損、亀裂、変形が認められないか。
• 車輪の緩みが生じていないか。

（3）製品に劣化、破損等の不具合が生じた場合は直ちに交換してください。（部分的な部品等の交換は行わないでください）
（4）旋回部や車輪部に異物が巻き込まれた場合は、直ちに除去してください。旋回不良や回転不良の原因となります。
