3.5MPa用薄形油圧シリンダ 35S-1シリーズ
- 通常単価(税別)
- 8,951円～47,162円
- 税込単価
- 9,846円～51,878円
取付けスペースは従来（35H-3）の約1/2。【特長】・パッキン交換が可能です・ロッド先端部仕様は、め...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

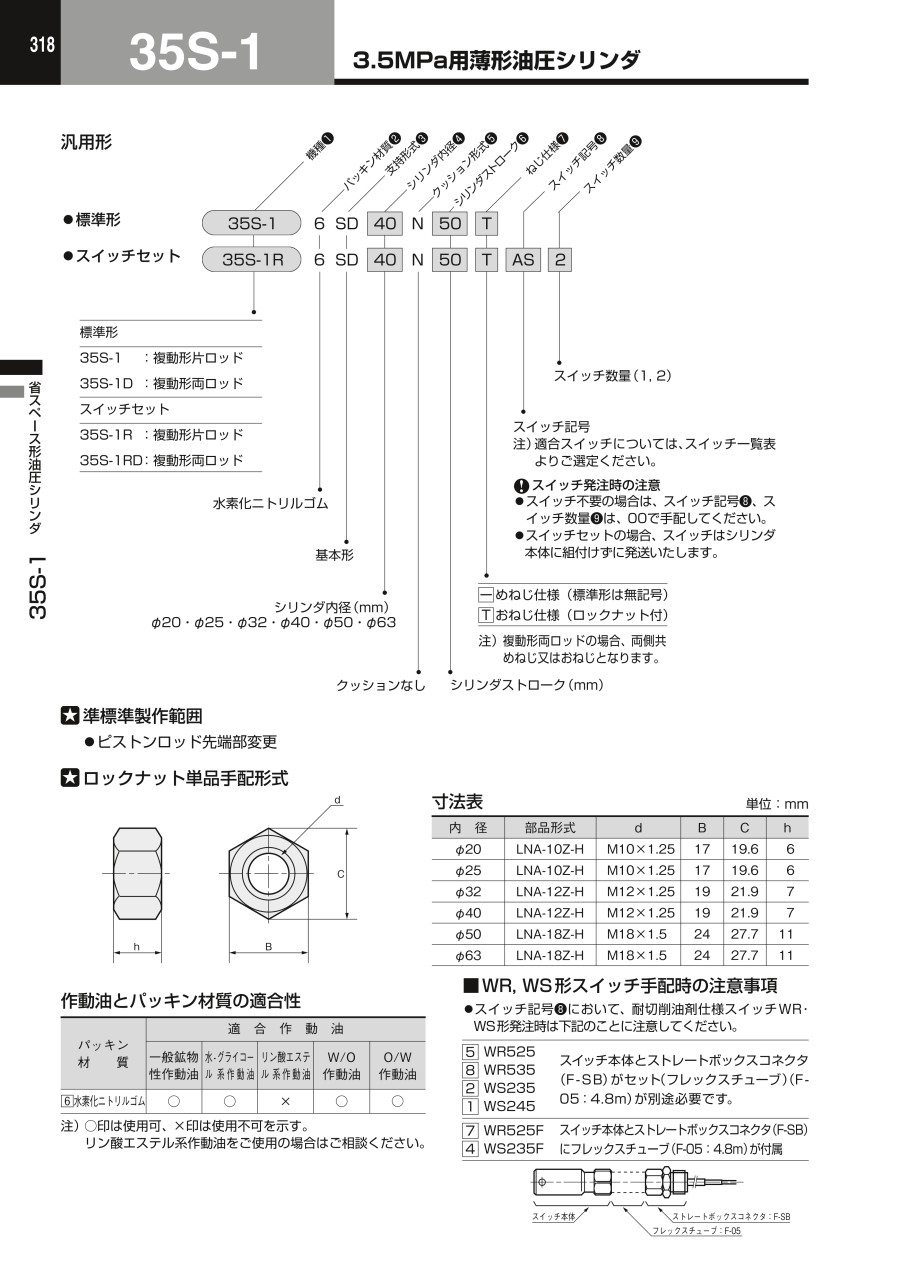

商品情報
製品仕様
標準仕様
| 種類 | 標準形 | スイッチセット |
|---|---|---|
| 呼び圧力 | 3.5MPa | |
| 最高許容圧力 | 4MPa | |
| 耐圧力 | 5MPa | |
| 最低作動圧力 | Φ20・Φ25・Φ32：0.15MPa Φ40・Φ50・Φ63：0.1MPa | |
| 使用速度範囲 | 8～100mm/s | |
| 使用温度範囲 （周囲温度および油温） | 標準形・・・・・・・・・・・・・・・・・・・・・・・ -10～+70℃ スイッチセットAX・AZ形・・・・・・・・・・ -10～+70℃ WR・WS形・・・・・ -10～+60℃ （但し、凍結なきこと） | |
| クッション機構 | なし | |
| 適合作動油 | 一般鉱物性作動油 （その他の作動油をご使用の場合は作動油との適合表を参照してください。） | |
| ねじ公差 | JIS 6H/6g | |
| ストローク長さの許容差 | 0～1.0mm | |
| 支持形式 | 基本形 | |
| ロッド先端ねじ | めねじ・おねじ | |
用語説明
呼び圧力
呼称の便宜を図るためにシリンダに与える圧力。
定められた条件の下で性能を保証する使用圧力（定格圧力）と必ずしも一致しない。
最高許容圧力
シリンダ内部に発生する圧力の許容できる最高値（サージ圧力など）。
耐圧力
呼び圧力に復帰したとき性能の低下をもたらさずに耐えねばならない試験圧力。
最低作動圧力
無負荷で水平に設置されたシリンダが作動する最低の圧力。
外観図
標準形
複動形片ロッド（35S-1）
複動形両ロッド（35S-1D）
スイッチセット
複動形片ロッド（35S-1R）
複動形両ロッド（35S-1RD）
技術情報・設計アイデア
作動油とパッキン材質の適合性
| パッキン 材質 | 適合作動油 | ||||
|---|---|---|---|---|---|
| 一般鉱物性 作動油 | 水-グライコール系 作動油 | リン酸エステル系 作動油 | W/O 作動油 | O/W 作動油 | |
| （6）水素化ニトリルゴム | ○ | ○ | × | ○ | ○ |
注）○印は使用可、×印は使用不可を示す。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,912円 ( 10,903円 ) | 9日目 |
13,388円 ( 14,727円 ) | 9日目 |
9,664円 ( 10,630円 ) | 11日目 |
16,023円 ( 17,625円 ) | 11日目 |
16,308円 ( 17,939円 ) | 11日目 |
19,338円 ( 21,272円 ) | 11日目 |
20,250円 ( 22,275円 ) | 11日目 |
20,782円 ( 22,860円 ) | 11日目 |
16,023円 ( 17,625円 ) | 11日目 |
17,375円 ( 19,113円 ) | 11日目 |
11,974円 ( 13,171円 ) | 11日目 |
18,452円 ( 20,297円 ) | 11日目 |
18,708円 ( 20,579円 ) | 11日目 |
19,775円 ( 21,753円 ) | 11日目 |
22,681円 ( 24,949円 ) | 11日目 |
22,681円 ( 24,949円 ) | 11日目 |
18,452円 ( 20,297円 ) | 11日目 |
19,775円 ( 21,753円 ) | 11日目 |
9,836円 ( 10,820円 ) | 11日目 |
16,203円 ( 17,823円 ) | 11日目 |
16,486円 ( 18,135円 ) | 11日目 |
17,554円 ( 19,309円 ) | 11日目 |
20,433円 ( 22,476円 ) | 11日目 |
20,433円 ( 22,476円 ) | 11日目 |
16,203円 ( 17,823円 ) | 11日目 |
17,554円 ( 19,309円 ) | 11日目 |
20,071円 ( 22,078円 ) | 11日目 |
20,971円 ( 23,068円 ) | 11日目 |
20,971円 ( 23,068円 ) | 11日目 |
20,718円 ( 22,790円 ) | 11日目 |
21,627円 ( 23,790円 ) | 11日目 |
21,627円 ( 23,790円 ) | 11日目 |
12,145円 ( 13,360円 ) | 11日目 |
18,632円 ( 20,495円 ) | 11日目 |
18,887円 ( 20,776円 ) | 11日目 |
19,952円 ( 21,947円 ) | 11日目 |
22,862円 ( 25,148円 ) | 11日目 |
22,862円 ( 25,148円 ) | 11日目 |
18,632円 ( 20,495円 ) | 11日目 |
19,952円 ( 21,947円 ) | 11日目 |
22,501円 ( 24,751円 ) | 11日目 |
23,401円 ( 25,741円 ) | 11日目 |
23,401円 ( 25,741円 ) | 11日目 |
23,056円 ( 25,362円 ) | 11日目 |
24,230円 ( 26,653円 ) | 11日目 |
24,230円 ( 26,653円 ) | 11日目 |
9,963円 ( 10,959円 ) | 11日目 |
16,473円 ( 18,120円 ) | 11日目 |
16,754円 ( 18,429円 ) | 11日目 |
17,819円 ( 19,601円 ) | 11日目 |
20,702円 ( 22,772円 ) | 11日目 |
20,702円 ( 22,772円 ) | 11日目 |
16,473円 ( 18,120円 ) | 11日目 |
17,819円 ( 19,601円 ) | 11日目 |
20,085円 ( 22,094円 ) | 11日目 |
21,243円 ( 23,367円 ) | 11日目 |
21,243円 ( 23,367円 ) | 11日目 |
20,978円 ( 23,076円 ) | 11日目 |
21,882円 ( 24,070円 ) | 11日目 |
21,882円 ( 24,070円 ) | 11日目 |
詳細情報
基本情報
取付けスペースは従来（35H-3）の約1/2。
【特長】
・パッキン交換が可能です
・ロッド先端部仕様は、めねじタイプとおねじタイプがあります
・磁気近接形スイッチ付を標準化しました
・摺動部のパッキン材質には、水素化ニトリルゴムを採用しました
・ピストンパッキンは、角リングを採用しました
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
