制御機器角形電磁真空弁100シリーズ
- 通常単価(税別)
- 9,348円～12,356円
- 税込単価
- 10,283円～13,592円
軽量でコンパクトな、2・3ポート直動形電磁真空弁です。【特長】・配管ポートと流...
詳細情報を確認する商品情報
外形図
V100E1寸法図
オプション 取り付けベース
オプション DIN式コネクタ付きソレノイド
オプション LEDインジケータ付きソレノイド
オプション マフラ
製品仕様
| 項目 | 基本形式 | ||
|---|---|---|---|
| V100E1 | MV100E1-11 | ||
| 使用流体 | 真空 | ||
| 作動方式 | 直動形 | ||
| ポジション数 | 2ポジション | ||
| ポート数 | 2・3ポート | ||
| 弁機能 | 常時閉（NC）および常時開（NO） | 常時開（NO） | |
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注1 | 1.0 | |
| 有効断面積［Cv値］ mm2 | 5［0.28］ | ||
| 配管接続口径 | Rc1/8 | ||
| 給油 | 不要 | ||
| 使用圧力範囲 kPa | -100～0 | ||
| 保証耐圧力 MPa | - | ||
| 応答時間注3 ON時／OFF時 | DC24V | 20／20以下 | |
| AC100V、AC200V | 20／20以下 | ||
| 最高作動頻度 Hz | 5 | ||
| 最高温度範囲（雰囲気および使用流体） ℃ | 0～+50 | ||
| 耐衝撃 m/s2 | 横方向 | 1,373.0 | |
| 軸方向 | 392.3 | ||
| 取付方向 | 自由 | ||
| 質量 g | 190 | ||
注1 音速コンダクタンスの値は計算値であり、実測値ではない。
注3 真空度 -100kPa時の値。
主要部材質
- 本体・主軸 アルミ合金（アルマイト）
- パッキン 合成ゴム
- インサート アルミ合金および黄銅
- スプリング ステンレス
- 取り付けベース 軟鋼（亜鉛めっき）
- プランジャ 電磁ステンレス
- コラム 電磁軟鉄（亜鉛めっき）
選定サポート情報

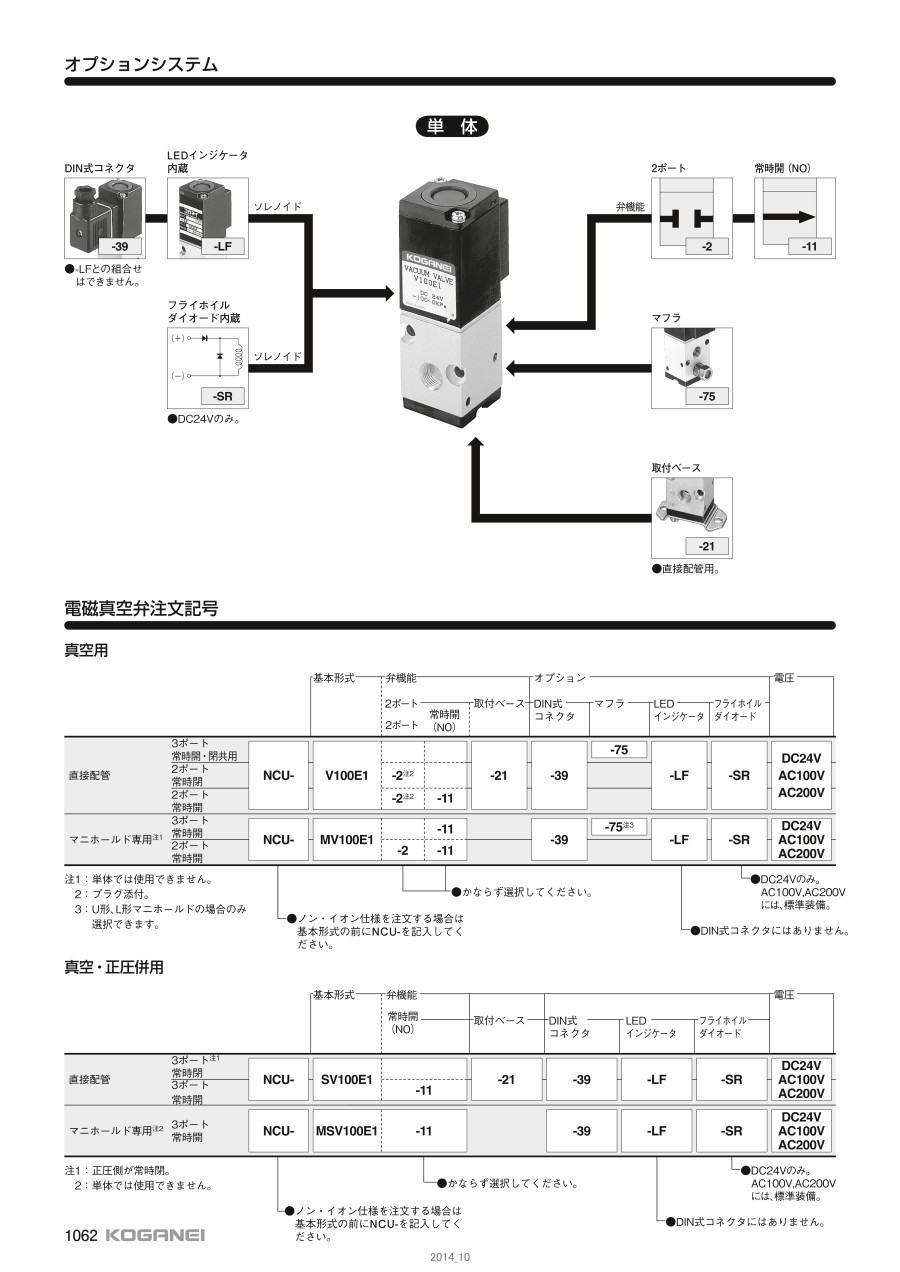

製品記号詳細
注1 マニホールド専用は単体では使用不可。
オプション
- 取り付けベース
- DIN式コネクタまたはLEDインジケータ内蔵
- フライホイルダイオード内蔵
- マフラ
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,356円 ( 13,592円 ) | 3日目 |
9,348円 ( 10,283円 ) | 3日目 |
詳細情報
基本情報
軽量でコンパクトな、2・3ポート直動形電磁真空弁です。
【特長】
・配管ポートと流れの方向に制約されないNC（常時閉）・NO（常時開）共用の2・3ポート弁としての用途のほか、セレクタ弁（2圧切換弁）や、デバイダ弁（分配弁）としても、その真価を発揮します
・正圧との併用においても高い信頼性を発揮しますから、真空破壊用や強制離脱用バルブとしても最適です
・ACソレノイドにはフライホイルダイオードを標準装備（DC24V用はオプション）ソレノイドの焼損やうなりを解消します
・供給圧力を弁シート部で平衡させる圧力バランスポペット方式を採用します
・操作力が小さいため、高頻度作業に適し小形で大流量が得られます
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
