制御機器角形電磁真空弁050シリーズ
- 通常単価(税別)
- 9,055円～11,293円
- 税込単価
- 9,961円～12,422円
軽量、コンパクトな、2・3ポート直動形電磁真空弁です。【特長】・真空ラインの確...
詳細情報を確認する商品情報
外形図
V050E1の寸法図
V050E1：A（M5×0.8）、 V050LE1-01：A（Rc1/8）

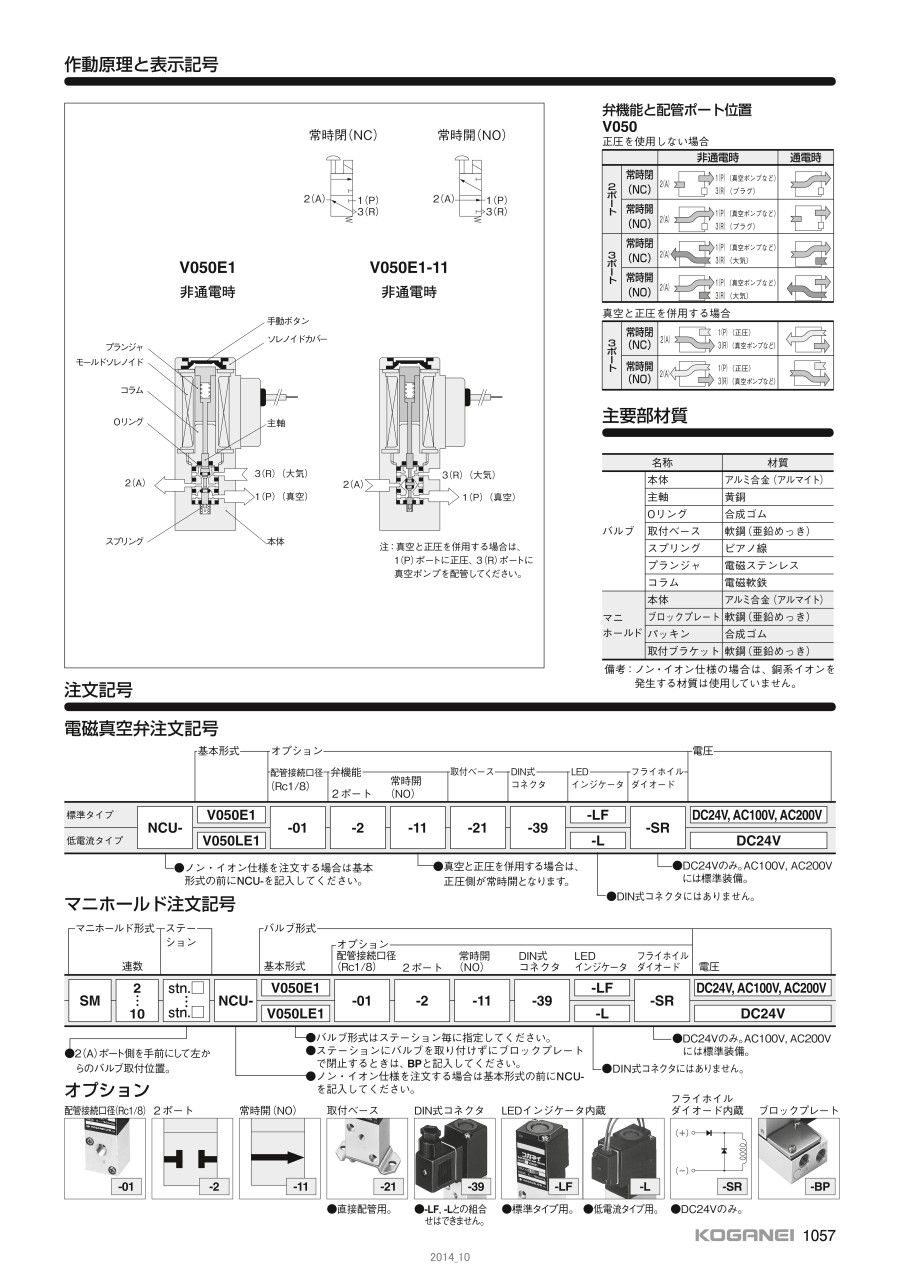

製品仕様
V050E1の外観
V050LE1の外観
| 項目 | 基本形式 | ||
|---|---|---|---|
| 標準タイプ | 低電流タイプ | ||
| V050E1 | V050LE1 | ||
| 使用流体 | 真空・空気 | ||
| 作動方式 | 直動形 | ||
| ポジション数、ポート数 | 2ポジション、2・3ポート | ||
| 弁機能 | 常時閉（NC標準）注2および常時閉（NOオプション） | ||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注1 | 0.3 | |
| 有効断面積［Cv値］ mm2 | 1.5［0.08］ | ||
| 配管接続口径注3 | Ｍ5×0.8 | ||
| 給油 | 不要 | ||
| 使用圧力範囲 kPa | -100～0 0～0.7MPa | ||
| 保証耐圧力 MPa | 1.03 | ||
| 応答時間注4 ON時／OFF時 | DC24V | 20／20以下 | 30／30以下 |
| AC100V、AC200V | 25／25以下 | - | |
| 最高作動頻度 Hz | 5 | ||
| 使用温度範囲 （雰囲気および使用流体） ℃ | 0～+50 | ||
| 耐衝撃 m/s2 | 横方向 | 1,373.0 | |
| 軸方向 | 294.2 | ||
| 取付方向 | 自由 | ||
| 質量注5 g | 190（185） | 295（290） | |
- 注1：音速コンダクタンスの値は計算値であり、実測値ではありません。
- 注2：真空と正圧を併用する場合は、正圧側が常時閉。
- 注3：詳細についてはデジタルカタログの配管接続口径の表をご覧ください。
- 注4：真空度-100kPa時の値。
- 注5： ( ）は配管接続口径Rc1/8（オプション：-01)の質量です。
| 基本形式 | 配管口仕様 | 配管接続口径 | |
|---|---|---|---|
| V050E1 V050LE1 | 標準 | めねじ | M5×0.8 |
| オプション | めねじ | P・Aポート Rc1/8 Rポート M5×0.8 | |
電磁真空弁配管接続口径
| 項目 | 定格電圧 | ||||||
|---|---|---|---|---|---|---|---|
| 標準タイプ | 低電流タイプ | ||||||
| DC24V | AC100V | AC200V | DC24V | ||||
| 方式 | DC方式 | フライホイル方式 | DC方式 | ||||
| 使用電圧範囲 V | 21.6～26.4 （24±10%） | 90～110 （100±10%） | 180～220 （200±10%） | 21.6～26.4 （24±10%） | |||
| 電流値注1 （定格電圧印可時） | 周波数 Hz | - | 50 | 60 | 50 | 60 | - |
| 励磁注2 mA（r.m.s.） | 240 （5.8W） ［252 （6.0W）］ | 74 ［83］ | 71 ［79］ | 48 ［50］ | 46 ［48］ | 100 （2.4W） ［112 （2.7W）］ | |
| 許容回路漏れ電流値 mA | 20 | 10 | 5 | 10 | |||
| 絶縁抵抗 MΩ | 100以上 | 100以上 | |||||
| 結線方式とリード線長さ | 標準 | グロメット式：300mm | グロメット式：300mm | ||||
| オプション | DIN式コネクタ付 | DIN式コネクタ付 | |||||
| リード線の色 | 赤色 ［赤色（+）・青色（-）］注1 赤色（+）・黒色（-）注3 | 黄色・黒色 | 白色・黒色 | 赤色 ［赤色（+）・青色（-）］注1 赤色（+）・黒色（-）注3 | |||
| LEDインジケータ（オプション）の色 | 赤色 | 黄色 | 緑色 | 赤色 | |||
| サージ対策 | 標準 | - | フライホイルダイオード | - | |||
| オプション | フライホイルダイオード | - | フライホイルダイオード | ||||
- 注1：［ ］はLEDインジケータ付ソレノイドの場合です。
- 注2：AC用はフライホイルダイオードを内蔵しているため、起動電流値と励磁電流値はほとんど同じです。
- 注3：サージ対策済ソレノイドおよびLEDインジケータ付サージ対策済ソレノイドの場合です。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,293円 ( 12,422円 ) | 3日目 |
10,107円 ( 11,118円 ) | 3日目 |
9,055円 ( 9,961円 ) | 3日目 |
9,755円 ( 10,731円 ) | 3日目 |
9,363円 ( 10,299円 ) | 3日目 |
9,464円 ( 10,410円 ) | 3日目 |
詳細情報
基本情報
軽量、コンパクトな、2・3ポート直動形電磁真空弁です。
【特長】
・真空ラインの確実作動と耐久性を約束する、信頼のメカニズムです
・使いやすいと信頼性を追求した合理的な機構が、高機能と確実作動を実現させました
・正圧との併用においても高い信頼性を発揮しますから、真空破壊用や強制離脱用バルブとしても最適です
・ACソレノイドにはフライホイルダイオードを標準装備（DC24V用はオプション）ソレノイドの焼損やうなりを解消します
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
