コガネイ

制御機器角形電磁真空弁電磁真空弁V030シリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 5,164円～6,877円

税込単価: 5,680円～7,565円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

耐久性と確実作動を実現した角形電磁真空弁。【特長】・軽量・コンパクトな、2・3...

種類
電磁真空弁
用途
単体使用
設置方法
ダイレクト
ソレノイドの種類
シングル
切換の種類
2位置ノーマルクローズ
電磁弁駆動の種類
直動形
有効断面積 (mm2)
0.6
配管口の種類
M
配管ねじの呼び
M5
シールの種類
弾性体シール
音速コンダクタンス
0.12
リーク量 (Pa・m3/s)
0

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

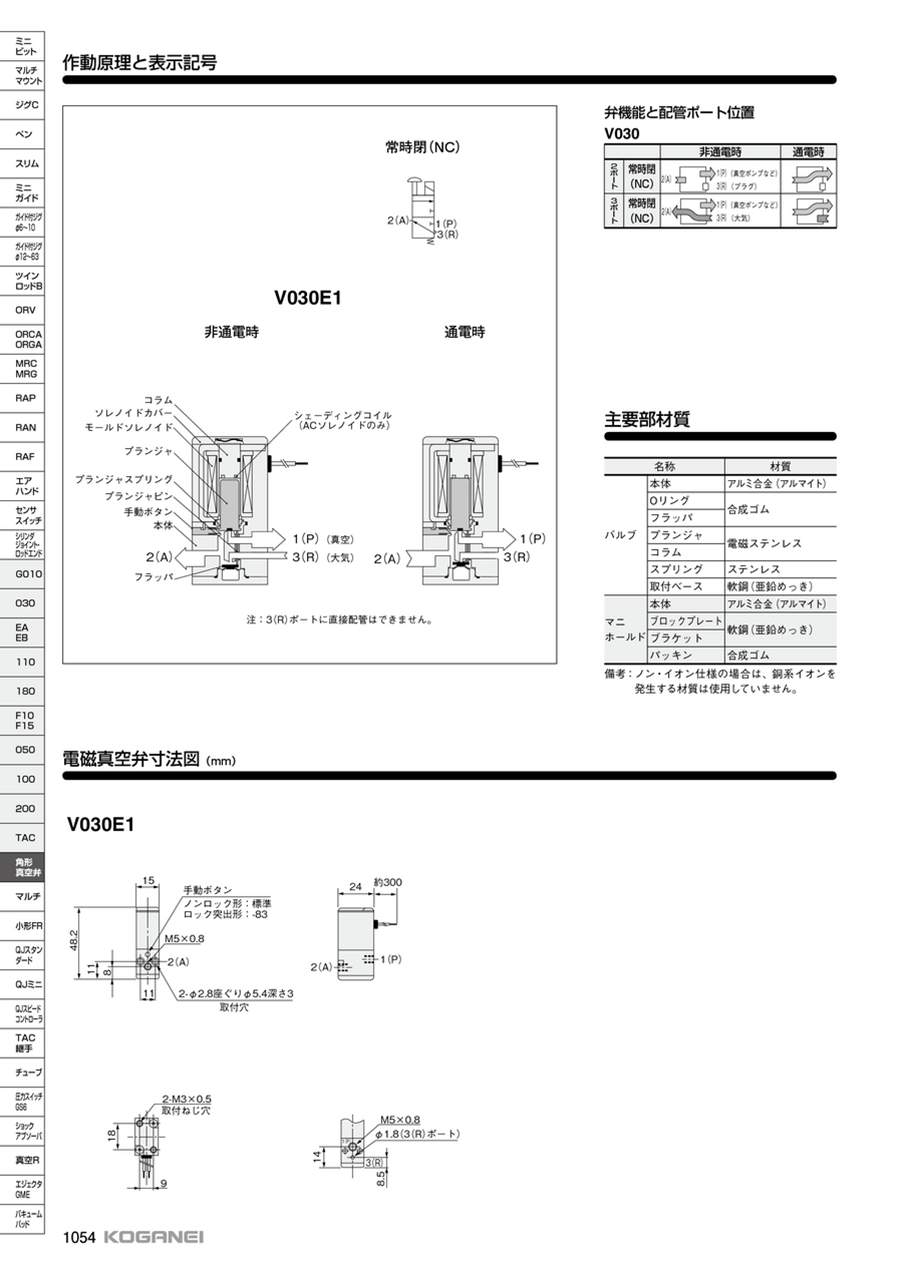

外形図

V030E1の寸法図

オプションロック突出形手動ボタン

オプション LEDインジケータ付きストレートコネクタ

オプション LEDインジケータ付きエルコネクタ

製品仕様

軽量・コンパクトな、2・3ポート直動形電磁真空弁。多連のバキュームパッドに1対1で対応できる省スペース・低電流タイプ。

項目		基本形式
項目		V030E1
使用流体		真空
作動方式		直動形
ポジション数・ポート数		2ポジション、2・3ポート
弁機能		常時閉（NC）
流量特性	音速コンダクタンスC dm³/（s・bar）^注1	1（P）⇒2（A）：0.12 2（A）⇒3（R）：0.16
流量特性	有効断面積［Cv値］mm²	1（P）⇒2（A）：0.6［0.02］2（A）⇒3（R）：0.8［0.03］
配管接続口径		1（P）・2（A）：M5×0.8、3（R）：φ1.8
給油		不要
使用圧力範囲kPa		-100～0
応答時間^注2 ON時／OFF時ms	DC12V、24V	10／25以下
応答時間^注2 ON時／OFF時ms	AC100V、AC200V	15／40以下
最高作動頻度Hz		5
使用温度範囲（雰囲気および使用流体）℃		+5～+50
耐衝撃m/s²	横方向	1,373.0
耐衝撃m/s²	軸方向	117.7
取付方向		自由
質量g		57

注1：音速コンダクタンスの値は計算値であり、実測値ではない。
注2：真空度-100kPaの時の値。

主要部材質

本体アルミ合金（アルマイト）
Oリング・フラッパ合成ゴム
ブランジャ・コラム電磁ステンレス
スプリングステンレス
取り付けベース軟鋼（亜鉛めっき）

選定サポート情報

製品記号詳細

製品記号

ロック突出形手動ボタン（83）

LEDインジケータ付きストレートコネクタ（PSL）

LEDインジケータ付き得るコネクタ（PLL）

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

ポート数

電圧

CV値

仕様

LEDインジケータ

結線方式

リード線長さ

(mm)

手動ボタン

最小発注数量

2ポート弁	DC24V	0.02	標準	なし	DIN式コネクタ	-	ノンロック形	1個
2ポート弁	DC12V	0.02	標準	なし	グロメット形	300	ロック突出形	1個
2ポート弁	DC24V	0.02	標準	なし	DC用プラス側およびAC用コモン端子結線済エルコネクタ付	-	ノンロック形	1個
3ポート弁	DC24V	0.02	標準	なし	DIN式コネクタ	-	ノンロック形	1個
3ポート弁	DC12V	0.02	標準	LEDインジケータ付	エルコネクタ	3000	ノンロック形	1個

通常単価(税別) (税込単価)	通常出荷日

6,877円 ( 7,565円 )	3日目
5,164円 ( 5,680円 )	3日目
5,250円 ( 5,775円 )	3日目
6,140円 ( 6,754円 )	3日目
5,516円 ( 6,068円 )	3日目

詳細情報

基本情報

基本情報

耐久性と確実作動を実現した角形電磁真空弁。
【特長】
・軽量・コンパクトな、2・3ポート直動形電磁真空弁
・多連のバキュームパッドに1対1で対応可能
・省スペース・低電流タイプ
・結線方法が選択可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手ミニタイプ TSシリーズストレート
電磁弁に装着するクイック継手ストレートミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
マフラ樹脂製 KMシリーズ
電磁弁に装着するマフラ樹脂製です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

制御機器角形電磁真空弁電磁真空弁V030シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q接続するために電磁弁本体の他に何を用意すれば良いですか。

電磁弁単体ですと、継手、継手用チューブ、マフラが必要です。マニホールドですと一次側用継手も必要です。また、オプションで予め継手付をご指定されていれば追加のご用意は必要ないです。
