高真空用電磁弁HVB6・7-12シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
高真空用の電磁弁。【特長】・NC（通電時開）形・接続口径：フランジΦ48、Φ5...
詳細情報を確認する商品仕様

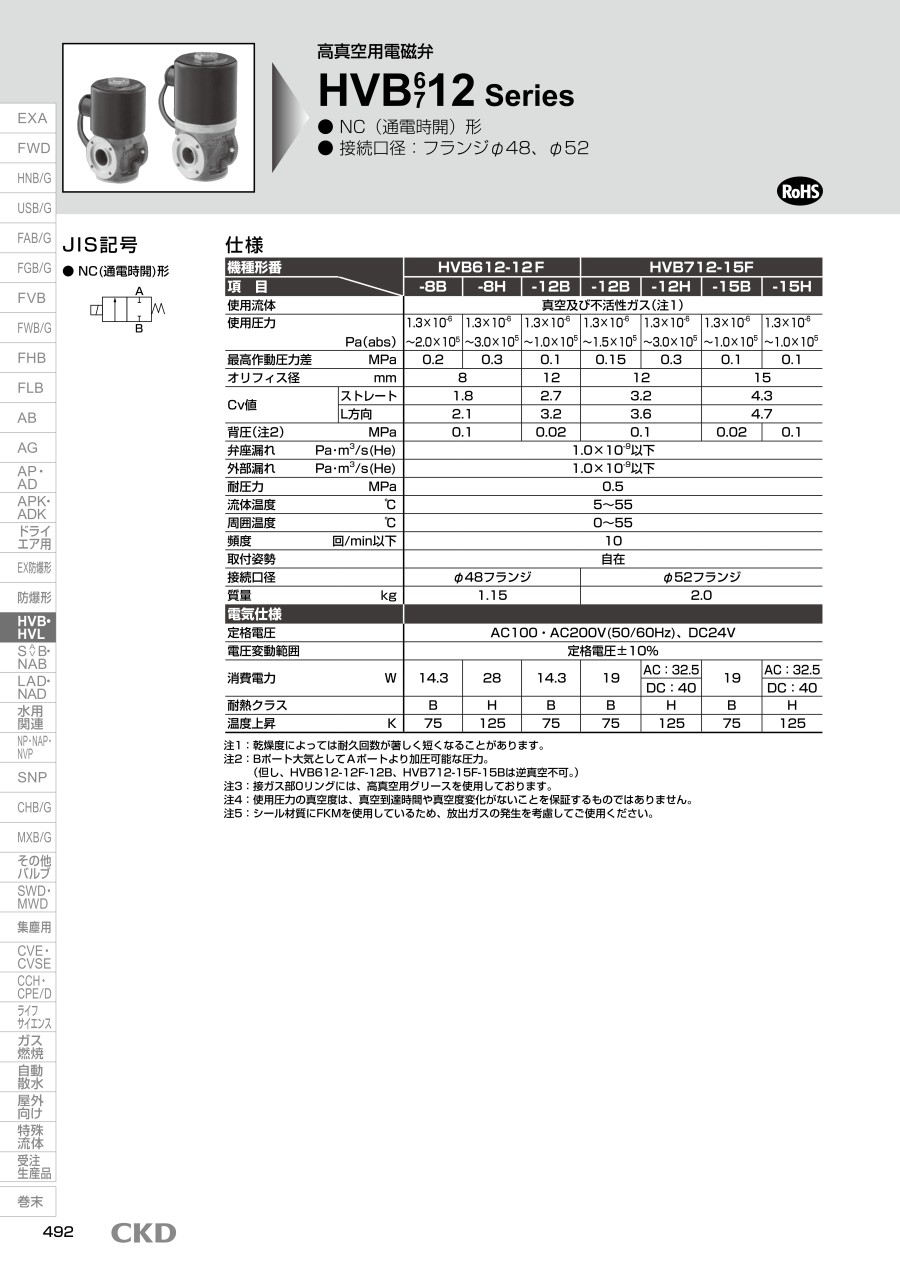

高真空用電磁弁 HVB612・712シリーズの仕様
外観
JIS記号（NC（通電時開）形）
| 項目 | 機種形番 | |||||||
|---|---|---|---|---|---|---|---|---|
| HVB612-12F | HVB712-15F | |||||||
| -8B | -8H | -12B | -12B | -12H | -15B | -15H | ||
| 使用流体 | 真空及び不活性ガス（注1） | |||||||
| 使用圧力 Pa（abs） | 1.3×10-6～2.0×105 | 1.3×10-6～3.0×105 | 1.3×10-6～1.0×105 | 1.3×10-6～1.5×105 | 1.3×10-6～3.0×105 | 1.3×10-6～1.0×105 | 1.3×10-6～1.0×105 | |
| 最高作動圧力差 MPa | 0.2 | 0.3 | 0.1 | 0.15 | 0.3 | 0.1 | 0.1 | |
| オリフィス径 mm | 8 | 12 | 12 | 15 | ||||
| Cv値 | ストレート | 1.8 | 2.7 | 3.2 | 4.3 | |||
| L方向 | 2.1 | 3.2 | 3.6 | 4.7 | ||||
| 背圧（注2） MPa | 0.1 | 0.02 | 0.1 | 0.02 | 0.1 | |||
| 弁座漏れ Pa・m3/s（He） | 1.0×10-9以下 | |||||||
| 外部漏れ Pa・m3/s（He） | 1.0×10-9以下 | |||||||
| 耐圧力 MPa | 0.5 | |||||||
| 流体温度 ℃ | 5～55 | |||||||
| 周囲温度 ℃ | 0～55 | |||||||
| 頻度 回/min以下 | 10 | |||||||
| 取付姿勢 | 自在 | |||||||
| 接続口径 | φ48フランジ | φ52フランジ | ||||||
| 質量 kg | 1.15 | 2.0 | ||||||
| 電気仕様 | ||||||||
| 定格電圧 | AC100・AC200V（50／60Hz）、DC24V | |||||||
| 電圧変動範囲 | 定格電圧±10% | |||||||
| 消費電力 W | 14.3 | 28 | 14.3 | 19 | AC：32.5 | 19 | AC：32.5 | |
| DC：40 | DC：40 | |||||||
| 耐熱クラス | B | H | B | B | H | B | H | |
| 温度上昇 K | 75 | 125 | 75 | 75 | 125 | 75 | 125 | |
注1：乾燥度によっては耐久回数が著しく短くなることがあります。
注2：Bポート大気としてAポートより加圧可能な圧力。（但し、HVB612-12F-12B、HVB712-15F-15Bは逆真空不可。）
注3：接ガス部Oリングには、高真空用グリースを使用しております。
注4：使用圧力の真空度は、真空到達時間や真空度変化がないことを保証するものではありません。
注5：シール材質にFKMを使用しているため、放出ガスの発生を考慮してご使用ください。
注6：ACタイプは全波整流器を内蔵しています。
外形寸法図およびオプション外形寸法図
（単位：mm）
外形寸法図
外形寸法図（端子箱）
| 形番 | 外形寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | L | |
| HVB612 | 60 | 117 | 52 | 49 | 40 | 4-M4 | 101 | 70 | 48 | 32 | 77 |
| HVB712 | 70 | 145 | 55 | 54 | 42.4 | 4-M5 | 106 | 75 | 52 | 33 | 107 |
注：耐熱クラスH種のAC仕様のみラインダイオードが付きます。このため、このシリーズのみ端子箱は組立てられません。
外形図
（単位：mm）
相フランジ寸法
ストレート配管
L字形配管
| 形番 | 相フランジ寸法 | 取付ボルト | Oリング | |||
|---|---|---|---|---|---|---|
| a | b | c | d | |||
| HVB612 | 48 | 40±0.2 | 17.3 （0～+0.5） | 4.8 | M4-14 | JIS B2401 V-24 |
| HVB712 | 52 | 42.4±0.2 | 21.7 （0～+0.5） | 5.8 | M5-14 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,334円 ( 24,567円 ) | 8日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
32,955円 ( 36,251円 ) | 7日目 |
32,650円 ( 35,915円 ) | 7日目 |
27,902円 ( 30,692円 ) | 7日目 |
27,902円 ( 30,692円 ) | 7日目 |
26,573円 ( 29,230円 ) | 9日目 |
31,424円 ( 34,566円 ) | 7日目 |
詳細情報
基本情報
高真空用の電磁弁。
【特長】
・NC（通電時開）形
・接続口径：フランジΦ48、Φ52
【用途】
・真空及び不活性ガスの制御に最適
