調質機器マルチシリーズミストフィルタ MFシリーズ
- 通常単価(税別)
- 6,183円～19,384円
- 税込単価
- 6,801円～21,322円
カートリッジ式エレメントでメンテナンスが容易なミストフィルタ。【特長】・0.3μmエレメントで、ゴミ・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

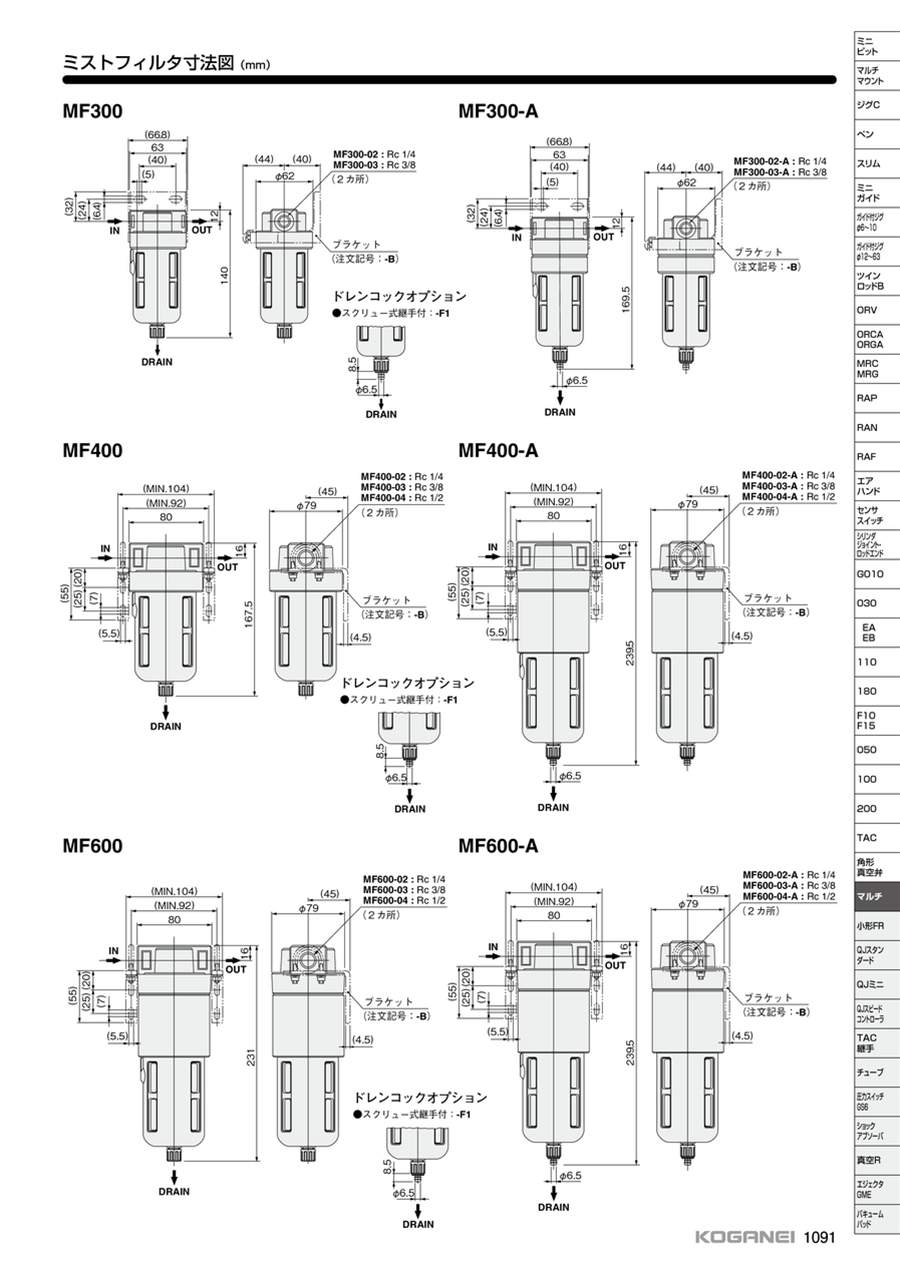

外形図
MF300の寸法図
MF400の寸法図
MF600の寸法図
製品仕様
| 項目 | 形式 | |||||
|---|---|---|---|---|---|---|
| MF300 | MF400 注1 | MF600 | ||||
| 使用流体 | 空気 | |||||
| 配管接続口径 | Rc | 1/4､3/8 | 1/4､3/8､1/2 | 1/4､3/8､1/2 | ||
| 捕集粒径 | μm | 0.3 | ||||
| 捕集効率 | % | 99.9 | ||||
| 処理空気量 注2 | L/min（ANR） | 300 | 750 | 1,500 | ||
| 最高使用圧力 | MPa | 0.93 | ||||
| 保証耐圧力 | MPa | 1.47 | ||||
| 使用温度範囲（雰囲気および使用流体） | ℃ | +5～+60 | ||||
| ドレン貯容量 | cc | 35 | 65 | 90 | ||
| 質量 | kg | 標準 | 0.41 | 0.45 | 0.78 | |
| オートドレン式 | 0.51 | 0.79 | 0.81 | |||
| 材質 | 本体 | 亜鉛ダイカスト | アルミダイカスト | |||
| ボウル | ポリカーボネート | |||||
| エレメント形式 | E-30M | E-40M | E-60M | |||
| 標準装備品 | スクリュー式ドレンコック、ボウルガード | |||||
注1：MF400のボディサイズは600シリーズとなります。
注2：空気圧力0.7MPa所の値です。
商品特長詳細
微細なゴミや油分を除去する ミストフィルタ
従来のフィルタによるゴミの除去で次のようなお悩みをお持ちではないでしょうか
- 配管内のゴミや油が取りきれずに困っている
- エレメントの交換などメンテナンスが面倒
ミストフィルタでお悩みを解決
フィルタとの合わせ使いで
- 最小0.01μmのエレメントで微細なゴミや油分を除去
- オートドレン式なら、面倒なドレン排出も自動処理
性能・試験情報
流量特性
MF300
MF400
MF600
お客様の声
電子機器製造メーカー様
小径のシリンダを高速で動かしていましたが、数年後、電磁弁からエア漏れが度々起こるようになりました。
調査すると、細かい粉が電磁弁に付着しているのが原因でした。
元々フィルタは付けていましたが、もっと細かいゴミを除去できるマイクロミストフィルタを勧められて付けた後はエア漏れは起こらなくなりました。
- ※ お客様の使用状況によっては解決できない場合もございます。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,713円 ( 17,284円 ) | 15日目 |
15,111円 ( 16,622円 ) | 15日目 |
15,991円 ( 17,590円 ) | 15日目 |
19,383円 ( 21,321円 ) | 12日目 |
19,384円 ( 21,322円 ) | 12日目 |
7,686円 ( 8,455円 ) | 在庫品1日目当日出荷可能 |
10,576円 ( 11,634円 ) | 在庫品1日目当日出荷可能 |
13,387円 ( 14,726円 ) | 7日目 |
7,988円 ( 8,787円 ) | 在庫品1日目当日出荷可能 |
7,107円 ( 7,818円 ) | 8日目 |
8,069円 ( 8,876円 ) | 7日目 |
6,183円 ( 6,801円 ) | 7日目 |
12,086円 ( 13,295円 ) | 7日目 |
10,811円 ( 11,892円 ) | 7日目 |
7,111円 ( 7,822円 ) | 7日目 |
6,959円 ( 7,655円 ) | 7日目 |
7,170円 ( 7,887円 ) | 7日目 |
12,977円 ( 14,275円 ) | 10日目 |
16,166円 ( 17,783円 ) | 10日目 |
15,899円 ( 17,489円 ) | 10日目 |
11,731円 ( 12,904円 ) | 10日目 |
10,951円 ( 12,046円 ) | 10日目 |
12,072円 ( 13,279円 ) | 10日目 |
12,564円 ( 13,820円 ) | 10日目 |
15,239円 ( 16,763円 ) | 10日目 |
16,003円 ( 17,603円 ) | 10日目 |
11,732円 ( 12,905円 ) | 10日目 |
11,413円 ( 12,554円 ) | 10日目 |
12,072円 ( 13,279円 ) | 10日目 |
11,616円 ( 12,778円 ) | 10日目 |
15,712円 ( 17,283円 ) | 10日目 |
15,899円 ( 17,489円 ) | 10日目 |
11,623円 ( 12,785円 ) | 10日目 |
11,413円 ( 12,554円 ) | 10日目 |
12,219円 ( 13,441円 ) | 10日目 |
14,556円 ( 16,012円 ) | 7日目 |
18,725円 ( 20,598円 ) | 7日目 |
19,384円 ( 21,322円 ) | 7日目 |
15,230円 ( 16,753円 ) | 7日目 |
14,909円 ( 16,400円 ) | 7日目 |
15,567円 ( 17,124円 ) | 7日目 |
15,284円 ( 16,812円 ) | 7日目 |
16,853円 ( 18,538円 ) | 7日目 |
17,446円 ( 19,191円 ) | 7日目 |
15,230円 ( 16,753円 ) | 7日目 |
14,909円 ( 16,400円 ) | 7日目 |
15,566円 ( 17,123円 ) | 7日目 |
16,011円 ( 17,612円 ) | 7日目 |
17,145円 ( 18,860円 ) | 7日目 |
19,383円 ( 21,321円 ) | 7日目 |
15,230円 ( 16,753円 ) | 7日目 |
14,908円 ( 16,399円 ) | 7日目 |
15,567円 ( 17,124円 ) | 7日目 |
詳細情報
基本情報
カートリッジ式エレメントでメンテナンスが容易なミストフィルタ。
【特長】
・0.3μmエレメントで、ゴミ・油分を除去
・クリックオンボウルで、ボウルはワンタッチ着脱
・カートリッジ式エレメントで、メンテナンスが容易
・継手付ドレンコックやオートドレン式ドレンコックがオプション
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
