エアフィルタ （セパレートタイプ）A1019シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：8日目～12日目
【特長】・スタンダードタイプのエアフィルタです・セパレートタイプとなっております
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
A1019-1C・2C
1138-6C・8C-E
1126-10C・12C・16C

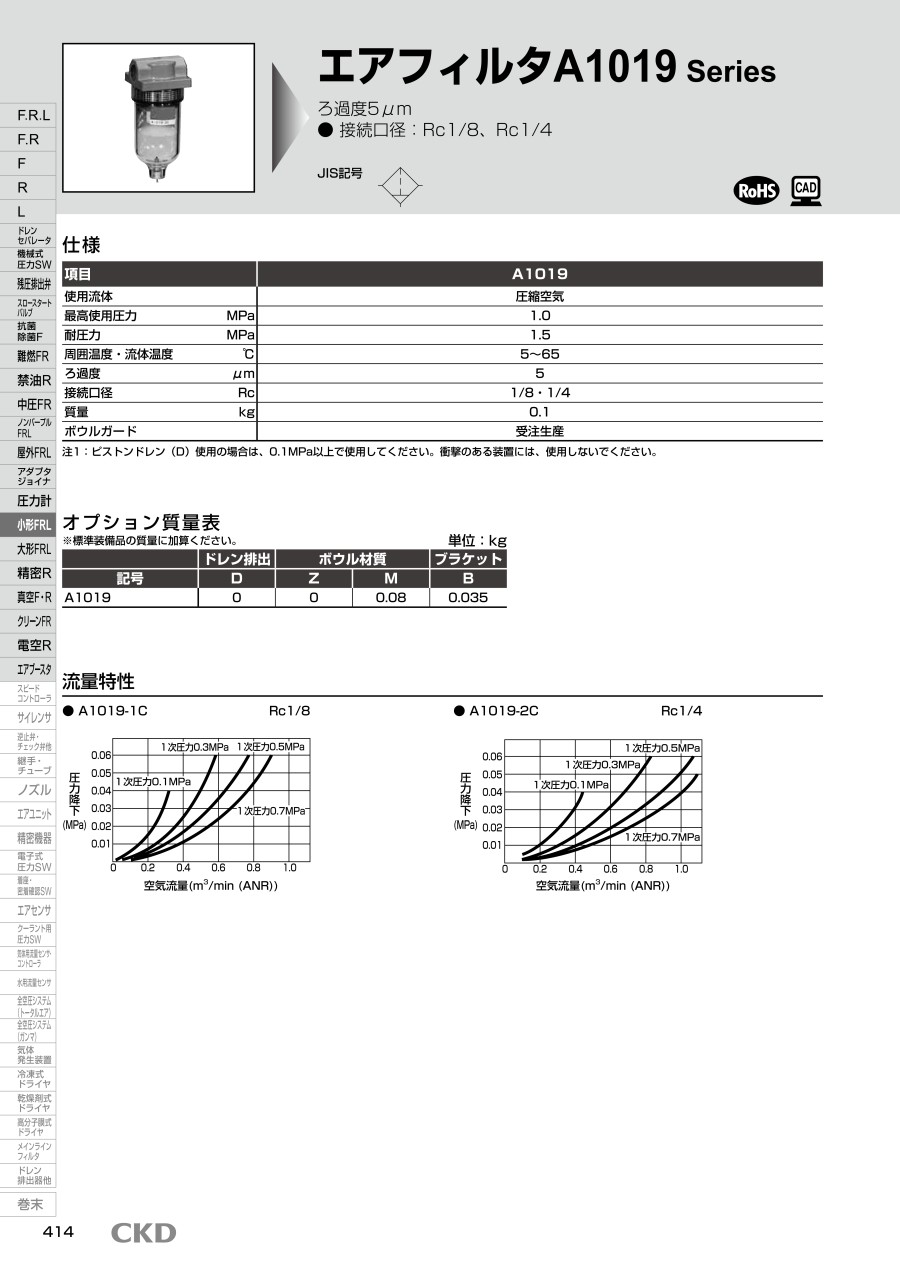

製品仕様
A1019
| 項目 | A1019 |
|---|---|
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 1.0 |
| 耐圧力 MPa | 1.5 |
| 周囲温度・流体温度 ℃ | 5～65 |
| ろ過度 μm | 5 |
| 接続口径 Rc | 1/8・1/4 |
| 質量 kg | 0.1 |
注1:ピストンドレン（D）使用の場合は、0.1MPa以上で使用してください。衝撃のある装置には、使用しないでください。
1138/1126
| 項目 | 1138-6C・8C-E | 1126-10C・12C・16C-E | 手動コック付NOオートドレンエアフィルタ | |
|---|---|---|---|---|
| 1138-6C・8C-F | 1126-10C・12C・16C-F | |||
| 使用流体 | 圧縮空気 | |||
| 最高使用圧力 MPa | 1.0 | |||
| 耐圧力 MPa | 1.5 | |||
| 周囲温度・流体温度 ℃ | 5～65 | |||
| ろ過度 μm | 5 | |||
| 接続口径 Rc | 3/4・1 | 1 1/4・1 1/2・2 | 3/4・1 | 1 1/4・1 1/2・2 |
| 質量 kg | 2.3 | 7.4 | 2.3 | 7.4 |
| ボウルガード | 標準装備 | |||
注1:手動コック付N.O.オートドレン（オプションF）の最低作動圧力は0.1MPaです。
内部構造
A1019
1138/1126
部品リスト
A1019
1138/1126
| No. | 部品名 | 材質 | ||
|---|---|---|---|---|
| 1 | カバー | 亜鉛合金ダイカスト | ||
| 2 | Oリング | 特殊ニトリルゴム | ||
| 3 | エレメント | ポリプロピレン | ||
| 4 | ボウル | ポリカーボネート樹脂・黄銅 | ||
| No. | 部品名 | 材質 | ||
|---|---|---|---|---|
| 1138 | 1126 | |||
| 1 | カバー | 亜鉛合金ダイカスト | アルミ合金ダイカスト | |
| 2 | クランプリング | 亜鉛合金ダイカスト | ||
| 3 | Oリング | 特殊ニトリルゴム | ||
| 4 | エレメント | 5μm | ポリプロピレン繊維 | |
| 3μm | コットン | |||
| 0.3μm | コットン・ろ紙 | |||
| 5 | ボウル | ポリカーボネート樹脂 | ||
| 6 | ボウルガード | 鋼 | ||
性質性能情報・試験情報
流量特性
A1019
1138/1126
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,971円 ( 3,268円 ) | 11日目 |
2,997円 ( 3,297円 ) | 12日目 |
2,935円 ( 3,229円 ) | 8日目 |
3,531円 ( 3,884円 ) | 8日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
エアフィルタ （セパレートタイプ）A1019シリーズのレビュー
この商品のレビューはありません
