パレクトプレッシャスイッチ デジタル表示付電子式圧力スイッチ PPD3-Sシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・PPD3シリーズは、空気圧ラインに最適な、圧力スイッチです・豊富なポート構造により元圧確認に...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
センサ分離形タイプ（ステンレスダイアフラムセンサ）
センサ一体形タイプ（ステンレスダイアフラムセンサ）

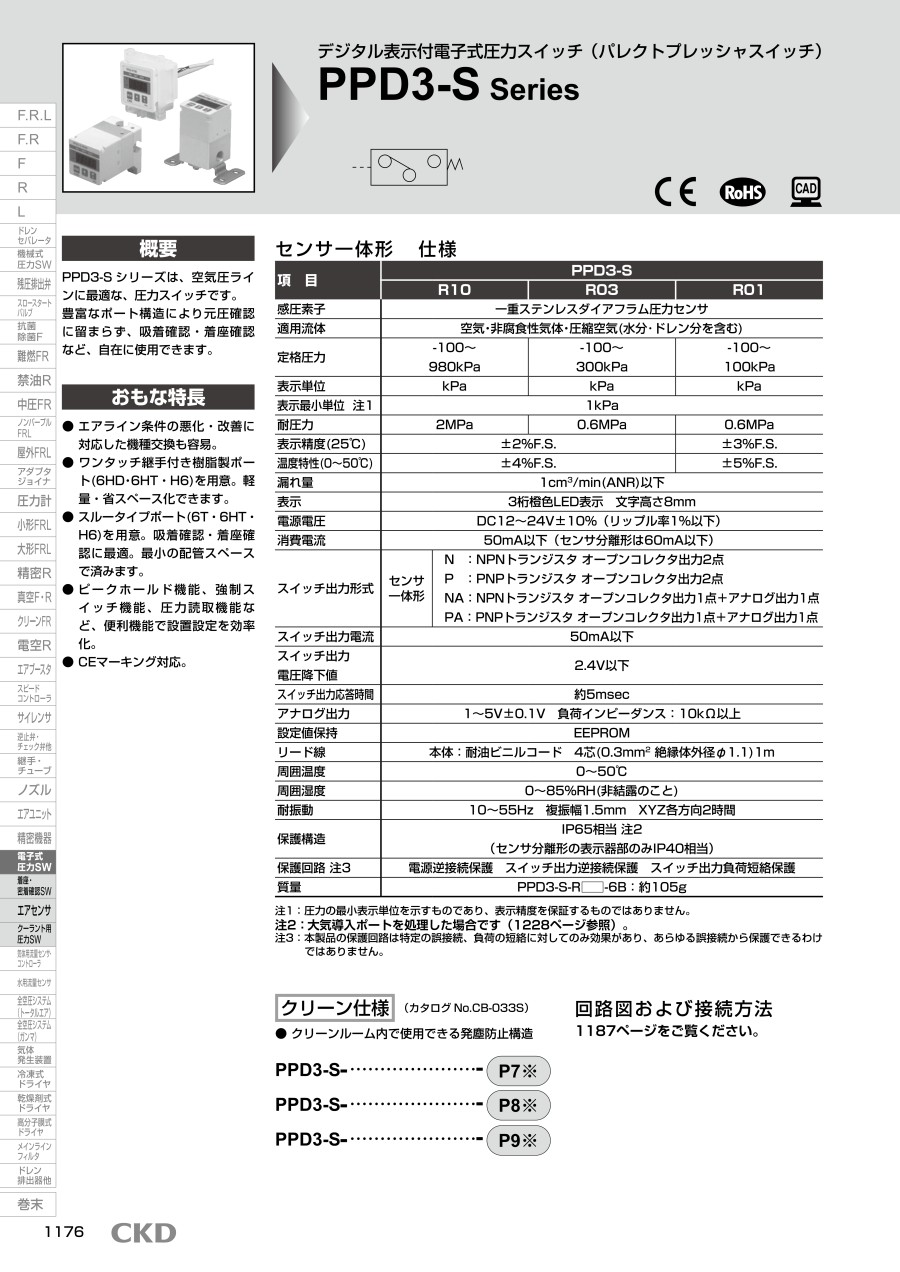

製品仕様
| 項目 | PPD3-S | ||
|---|---|---|---|
| R10 | R03 | R01 | |
| 感圧素子 | 一重ステンレスダイアフラム圧力センサ | ||
| 適用流体 | 空気・非腐食性気体・圧縮空気（水分・ドレン分を含む） | ||
| 定格圧力 | -100～980kPa | -100～300kPa | -100～100kPa |
| 表示単位 | kPa | kPa | kPa |
| 表示最小単位 注1 | 1kPa | ||
| 耐圧力 | 2MPa | 0.6MPa | 0.6MPa |
| 表示精度（25℃） | ±2%F.S. | ±3%F.S. | |
| 温度特性（0～50℃） | ±4%F.S. | ±5%F.S. | |
| 漏れ量 | 1cm3/min（ANR）以下 | ||
| 表示 | 3桁橙色LED表示 文字高さ8mm | ||
| 電源電圧 | DC12～24V±10%（リップル率1%以下） | ||
| 消費電流 | 50mA以下（センサ分離形は60mA以下） | ||
| スイッチ出力形式 | センサ一体形 | N:NPNトランジスタ オープンコレクタ出力2点 P:PNPトランジスタ オープンコレクタ出力2点 NA:NPNトランジスタ オープンコレクタ出力1点+アナログ出力1点 PA:PNPトランジスタ オープンコレクタ出力1点+アナログ出力1点 | |
| センサ分離形 | NA:NPNトランジスタ オープンコレクタ出力2点+アナログ出力1点 PA:PNPトランジスタ オープンコレクタ出力2点+アナログ出力1点 | ||
| スイッチ出力電流 | 50mA以下 | ||
| スイッチ出力電圧降下値 | 2.4V以下 | ||
| スイッチ出力応答時間 | 約5msec | ||
| アナログ出力 | 1～5V±0.1V 負荷インピーダンス:10kΩ以上 | ||
| 設定値保持 | EEPROM | ||
| リード線 | 本体:耐油ビニルコード 4芯（0.3mm2 絶縁体外径φ1.1）1m（センサ分離形は5芯 0.2mm2 絶縁体外径φ1.0） センサ分離形のセンサ部:耐油ビニルコード 3芯（0.15mm2 絶縁体外径φ1.0） 3m | ||
| 周囲温度 | 0～50℃ | ||
| 周囲湿度 | 0～85%RH（非結露のこと） | ||
| 耐振動 | 10～55Hz 複振幅1.5mm XYZ各方向2時間 | ||
| 保護構造 | IP65相当 注2 （センサ分離形の表示器部のみIP40相当） | ||
| 保護回路 注3 | 電源逆接続保護 スイッチ出力逆接続保護 スイッチ出力負荷短絡保護 | ||
| 質量 | PPD3-S-R□-6B:約105g | ||
注1:圧力の最小表示単位を示すものであり、表示精度を保証するものではありません。
注2:大気導入ポートを処理した場合です（デジタルカタログ1124ページ参照）。
注3:本製品の保護回路は特定の誤接続、負荷の短絡に対してのみ効果があり、あらゆる誤接続から保護できるわけではありません。
内部構造
分解不可
部品リスト
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | 圧力ポート | アルミニウム | 8 | リード線（3m） | ポリ塩化ビニル |
| 2 | Oリング | フッ素ゴム | 9 | ブッシュ | ニトリルゴム |
| 3 | Oリング | ニトリルゴム | 10 | センサボディ | ポリブチレンテレフタレート（ガラス繊維30%） |
| 4 | 皿ネジ | SUSXM7 | 11 | アンプ基板 | ガラスエポキシ樹脂 |
| 5 | 銘板 | ポリエステルフィルム | 12 | 穴用Cリング | ステンレス鋼 |
| 6 | ランプシート | ポリエステルフィルム | 13 | 圧力センサ | ステンレスダイアフラムストレインゲージ |
| 7 | ブッシュホルダ | アルミニウム | - | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
28,094円 ( 30,903円 ) | 5日目 |
27,812円 ( 30,593円 ) | 5日目 |
28,094円 ( 30,903円 ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
【特長】
・PPD3シリーズは、空気圧ラインに最適な、圧力スイッチです
・豊富なポート構造により元圧確認に留まらず、吸着確認・着座確認など、自在に使用できます
・ワンタッチ継手付き樹脂製ポート（6HD・6HT）を用意
・軽量・省スペース化できます
・スルータイプポート（6T・6HT）を用意
・ピークホールド機能、強制スイッチ機能、圧力読取機能など、便利機能で設置設定を効率化
・CEマーキング対応
