ロータリアクチュエータ ベーンタイプ RANシリーズ
- 通常単価(税別)
- 10,875円～26,788円
- 税込単価
- 11,963円～29,467円
【特長】・本体にアルミ合金を使用・精密加工と内面の特殊表面処理、特殊形状のシール、含油メタル使用の軸受...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- 使いやすさを極めた新しいフォルム。
- 省スペース･高トルクの高性能･小形ロータリアクチュエータ。

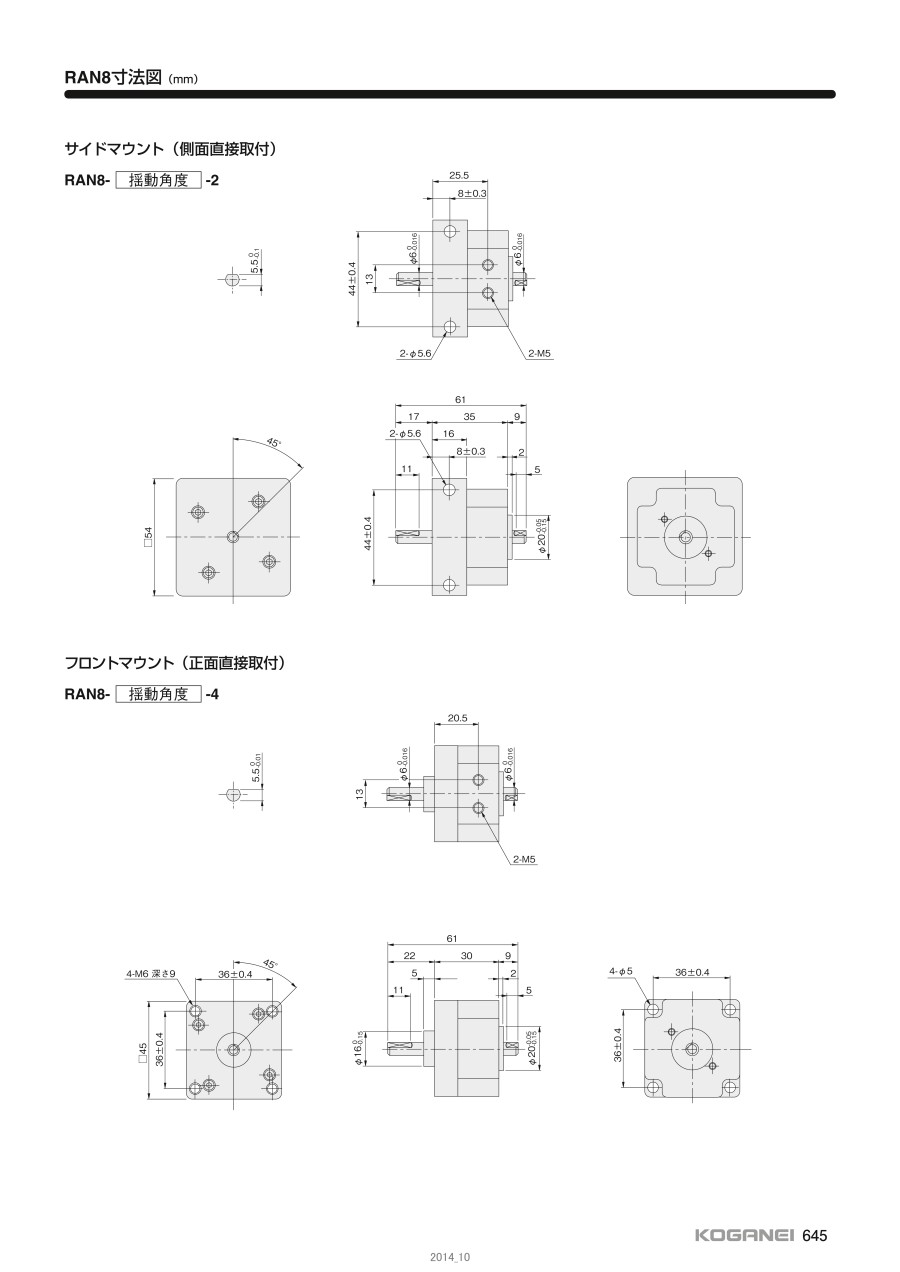

外観
RAN標準形の外観
RANSセンサスイッチ付の外観
公称トルク
RAN1：0.098N・m、RAN3：0.294N・m、RAN8：0.785N・m、RAN20：1.961N・m、RAN50：4.903N・m
RANS1：0.098N・m、RANS3：0.294N・m、RANS8：0.785N・m、RANS20：1.961N・m、RANS50：4.903N・m
- ※RAN□1・3・8・20には揺動角度90°・100°・180°（190°）・270°の各仕様がある。
- ※ RAN□50には揺動角度90°・100°・180°・190°・275°の各仕様がある。
揺動角度とキー溝位置の関係
90°仕様：揺動起点45°
100°仕様：揺動起点45°（RAN50は40°）
180°仕様：揺動起点45°
190°仕様：揺動起点45°（RAN50は40°）
270°仕様：揺動起点45°
275°仕様：揺動起点45°
作動原理
Aポートから入った空気がベーンを押すとベーン主軸が回転。
ベーンの反対側の空気をBポートから給気すると図と逆方向のトルクが発生。
Aポートから排気される。
| 項目 | 基本形式 | ||||
|---|---|---|---|---|---|
| RAN□1 | RAND□3 | RAN□8 | RAN□20 | RAN□50 | |
| 作動形式 | 複動形シングルベーンタイプ | ||||
| 実効トルク注1（N・m） | 0.118 | 0.294 | 0.785 | 1.961 | 5.197 |
| 揺動角度注2 公差（0～+3°） | 90゜・100゜・180゜・（190゜）・270゜ （190゜はオーダーメイド） | 90゜・100゜・180゜・190゜・275゜ | |||
| 使用流体 | 空気 | ||||
| 配管接続口径 | M5×0.8 | M5×0.8 | Rc1/8 | ||
| 軸径mm | 4 | 5 | 6 | 8 | 12 |
| 使用圧力範囲MPa | 0.25～0.7 | 0.2～0.7 | |||
| 保証耐圧力MPa | 1.03 | ||||
| 使用温度範囲℃ （雰囲気および使用流体） | 5～+60 | ||||
| 内部容積注3cm3 | 2.04（4.07） | 4.48（8.96） | 11.05（22.1） | 27.2（54.4） | 56（75） |
| 許容エネルギーJ | 0.0004 | 0.002 | 0.005 | 0.015 | 0.06 |
| 許容ラジアル荷重N | 19.6 | 39.6 | 58.8 | 294.2 | 588.4 |
| 許容スラスト荷重注4N | 2.0 | 3.9 | 5.9 | 29.4 | 98.1 |
| 給油 | 不要 | ||||
| クッション | なし | ゴムバンパ | なし | ||
| センサスイッチ | センサスイッチは形式RANS□に搭載可能。 適合センサスイッチ：ZC130□、ZC153□、CS5T□、CS11T□ | ||||
注1：使用気圧が0.5MPa時の値。ベーン軸部から内部漏れがあるため使用条件によってはトルクが変動する場合がある。
注2：公差内は揺動角度最大仕様時の値。ただしRAN1は0～+4°
注3：揺動角度90°の値（ ）内は揺動角度最大仕様時の値。
注4：数値は参考値で保証値ではない。
| 基本形式と揺動角度 | 本体質量 | 加算質量 | |||||
|---|---|---|---|---|---|---|---|
| 取付方式 | RANS□の場合 | マウント金具 | |||||
| サイドマウント | フロントマウント （RAN□50はノーズマウント） | センサスイッチ1個付 | センサスイッチ2個付 | フートマウント | フランジマウント | ||
| ZC130 CS5T ZC153 CS11T | ZC130 CS5T ZC153 CS11T | ||||||
| RAN□1 | 全角度 | 50 | 45 | A：40 B：70 | A：60 B：120 | - | - |
| RAN□3 | 105 | 75 | |||||
| RAN□8 | 180 | 130 | |||||
| RAN□20 | 180゜以下 | 350 | 270 | ||||
| 270゜ | 345 | 265 | |||||
| RAN□50 | 190゜以下 | - | 950 | A：80 B：110 | A：100 B：160 | 185/個 | 200/個 |
| 275゜ | - | 910 | |||||
計算例：センサスイッチ付RANS1・90・2（サイドマウント）にセンサスイッチ（リード線長さA）2個の場合は50+60=110g
備考：センサスイッチのリード線長さは2タイプある。A：1,000mm、B：3,000mm
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,579円 ( 13,837円 ) | 7日目 |
11,353円 ( 12,488円 ) | 7日目 |
10,890円 ( 11,979円 ) | 7日目 |
11,353円 ( 12,488円 ) | 7日目 |
13,070円 ( 14,377円 ) | 7日目 |
11,533円 ( 12,686円 ) | 7日目 |
11,353円 ( 12,488円 ) | 7日目 |
11,353円 ( 12,488円 ) | 7日目 |
11,921円 ( 13,113円 ) | 7日目 |
11,585円 ( 12,744円 ) | 7日目 |
12,588円 ( 13,847円 ) | 7日目 |
12,744円 ( 14,018円 ) | 7日目 |
10,875円 ( 11,963円 ) | 7日目 |
13,576円 ( 14,934円 ) | 7日目 |
12,588円 ( 13,847円 ) | 7日目 |
11,585円 ( 12,744円 ) | 7日目 |
12,549円 ( 13,804円 ) | 7日目 |
12,558円 ( 13,814円 ) | 7日目 |
12,342円 ( 13,576円 ) | 7日目 |
11,802円 ( 12,982円 ) | 7日目 |
13,013円 ( 14,314円 ) | 7日目 |
11,802円 ( 12,982円 ) | 7日目 |
11,802円 ( 12,982円 ) | 7日目 |
12,252円 ( 13,477円 ) | 7日目 |
13,715円 ( 15,087円 ) | 7日目 |
11,802円 ( 12,982円 ) | 7日目 |
11,802円 ( 12,982円 ) | 7日目 |
12,982円 ( 14,280円 ) | 7日目 |
11,800円 ( 12,980円 ) | 7日目 |
12,450円 ( 13,695円 ) | 7日目 |
12,764円 ( 14,040円 ) | 7日目 |
12,449円 ( 13,694円 ) | 7日目 |
11,688円 ( 12,857円 ) | 7日目 |
11,942円 ( 13,136円 ) | 7日目 |
13,073円 ( 14,380円 ) | 在庫品1日目当日出荷可能 |
12,449円 ( 13,694円 ) | 7日目 |
12,450円 ( 13,695円 ) | 7日目 |
12,450円 ( 13,695円 ) | 7日目 |
13,336円 ( 14,670円 ) | 7日目 |
15,816円 ( 17,398円 ) | 7日目 |
16,226円 ( 17,849円 ) | 7日目 |
13,310円 ( 14,641円 ) | 7日目 |
14,732円 ( 16,205円 ) | 7日目 |
15,025円 ( 16,528円 ) | 7日目 |
16,753円 ( 18,428円 ) | 7日目 |
15,693円 ( 17,262円 ) | 7日目 |
18,062円 ( 19,868円 ) | 7日目 |
16,015円 ( 17,617円 ) | 7日目 |
16,853円 ( 18,538円 ) | 7日目 |
15,809円 ( 17,390円 ) | 7日目 |
18,308円 ( 20,139円 ) | 7日目 |
16,131円 ( 17,744円 ) | 7日目 |
17,048円 ( 18,753円 ) | 7日目 |
12,504円 ( 13,754円 ) | 7日目 |
14,732円 ( 16,205円 ) | 7日目 |
16,150円 ( 17,765円 ) | 7日目 |
14,732円 ( 16,205円 ) | 7日目 |
16,150円 ( 17,765円 ) | 7日目 |
16,753円 ( 18,428円 ) | 7日目 |
15,693円 ( 17,262円 ) | 7日目 |
詳細情報
基本情報
【特長】
・本体にアルミ合金を使用
・精密加工と内面の特殊表面処理、特殊形状のシール、含油メタル使用の軸受等により、小形・軽量でエア漏れが極めて少ない、無給油・長寿命の高トルク・高性能ロータリアクチュエータが実現した
・シリーズは公称トルク別にキメ細かく充実。小形センサスイッチ付もラインナップされ、装置設計に、自由度と大きな可能性が加わる
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
