ロータリアクチュエータ ピストンタイプ RAPシリーズ
- 通常単価(税別)
- 10,710円～41,175円
- 税込単価
- 11,781円～45,293円
スイングモーションで空間の高密度利用を約束するピストンタイプのロータリアクチュエータ。【特長】・独自の...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
揺動角度360°仕様が新たにシリーズに加わった。□4mmの小形スイッチセンサが取付可能になり、一段と使いやすくなった。
RAP1の外観（公称トルク0.098N.m）
RAP5の外観（公称トルク0.49N.m）
RAP10の外観（公称トルク0.981N.m）
RAP20の外観（公称トルク1.961N.m）
・揺動端でもラックが常時押されているため、バックラッシュが生じない。またラックの背圧荷重などの干渉を受けない別体式ピストン構造の採用により、エア漏れがない。
・組付けが容易な角形ボディと一方向にまとまる配管により高いスペース効率を生み出す。
独自のダブルラック方式

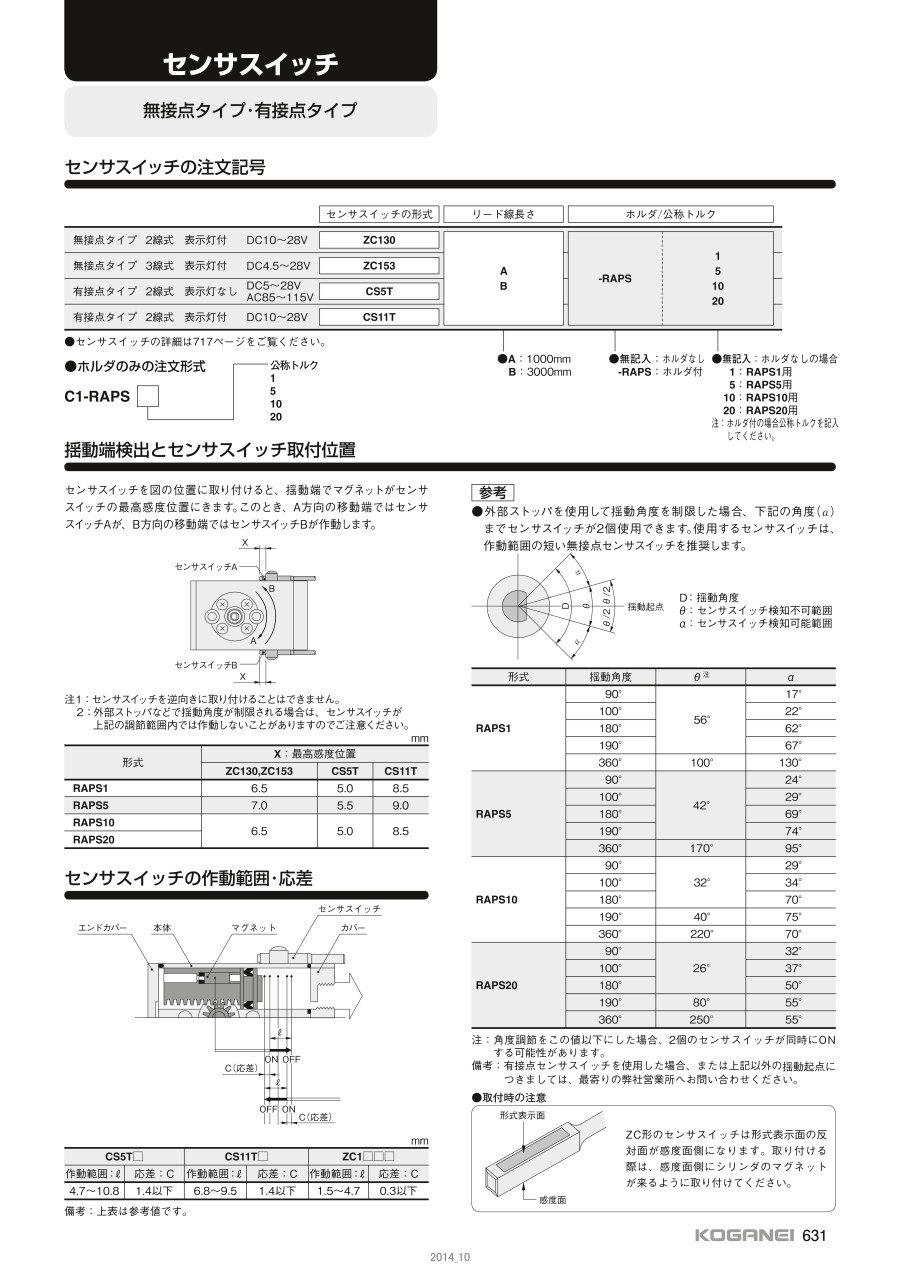

□4mm小形センサスイッチにより揺動端の位置を容易に検出。センサスイッチは無接点タイプと有接点タイプがある。
両軸仕様やステンレス軸仕様もある。
| 項目 | 形式 | ||||
|---|---|---|---|---|---|
| RAP□1 | RAP□5 | RAP□10 | RAP□20 | ||
| 作動形式 | 複動形ピストンタイプ（ラック・ピニオン方式） | ||||
| 実効トルク注1（N・m） | 0.078 | 0.373 | 0.883 | 1.863 | |
| 揺動角度（公差0～+10°） | RAP□-90 | 90° | |||
| RAP□-100 | 100° | ||||
| RAP□-180 | 180° | ||||
| RAP□-190 | 190° | ||||
| RAP□-360 | 360° | ||||
| 使用流体 | 空気 | ||||
| 配管接綻口径 | M5×0.8 | Rc1/8 | |||
| 軸径（mm） | 4 | 6 | 8 | 10 | |
| 使用圧力範囲（MPa） | 0.15～0.7 | 0.06～0.7 | |||
| 保証耐圧力（MPa） | 1.03 | ||||
| 使用温度範囲（℃） | 0～+50 | ||||
| 許容エネルギー（J） | 0.001 | 0.003 | 0.008 | 0.015 | |
| 許容ラジアル荷重（N） | 1.5 | 2.5 | 4.3 | 8.0 | |
| 許容スラスト荷重注2（N） | 0.08 | 0.13 | 0.22 | 0.40 | |
| 給油 | 不要 | ||||
| クッション | なし | ||||
注1：使用空気圧力0.5MPa時の値。
注2：数値は参考値で保証値ではない。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,316円 ( 28,948円 ) | 9日目 |
27,445円 ( 30,190円 ) | 9日目 |
28,245円 ( 31,070円 ) | 9日目 |
31,660円 ( 34,826円 ) | 9日目 |
34,006円 ( 37,407円 ) | 9日目 |
33,596円 ( 36,956円 ) | 9日目 |
28,877円 ( 31,765円 ) | 11日目 |
25,356円 ( 27,892円 ) | 11日目 |
27,447円 ( 30,192円 ) | 11日目 |
33,864円 ( 37,250円 ) | 11日目 |
35,124円 ( 38,636円 ) | 10日目 |
38,418円 ( 42,260円 ) | 10日目 |
35,244円 ( 38,768円 ) | 10日目 |
35,248円 ( 38,773円 ) | 10日目 |
35,940円 ( 39,534円 ) | 10日目 |
40,417円 ( 44,459円 ) | 10日目 |
41,175円 ( 45,293円 ) | 10日目 |
33,597円 ( 36,957円 ) | 10日目 |
11,113円 ( 12,224円 ) | 9日目 |
12,344円 ( 13,578円 ) | 9日目 |
10,710円 ( 11,781円 ) | 9日目 |
12,344円 ( 13,578円 ) | 9日目 |
11,802円 ( 12,982円 ) | 9日目 |
13,430円 ( 14,773円 ) | 9日目 |
12,982円 ( 14,280円 ) | 9日目 |
13,430円 ( 14,773円 ) | 9日目 |
12,977円 ( 14,275円 ) | 9日目 |
14,612円 ( 16,073円 ) | 9日目 |
14,908円 ( 16,399円 ) | 9日目 |
14,069円 ( 15,476円 ) | 9日目 |
16,225円 ( 17,848円 ) | 9日目 |
14,069円 ( 15,476円 ) | 9日目 |
14,069円 ( 15,476円 ) | 9日目 |
16,226円 ( 17,849円 ) | 9日目 |
15,482円 ( 17,030円 ) | 9日目 |
15,482円 ( 17,030円 ) | 9日目 |
17,644円 ( 19,408円 ) | 9日目 |
14,662円 ( 16,128円 ) | 9日目 |
15,482円 ( 17,030円 ) | 9日目 |
17,644円 ( 19,408円 ) | 9日目 |
17,316円 ( 19,048円 ) | 9日目 |
17,317円 ( 19,049円 ) | 9日目 |
17,536円 ( 19,290円 ) | 9日目 |
17,708円 ( 19,479円 ) | 9日目 |
17,805円 ( 19,586円 ) | 9日目 |
19,997円 ( 21,997円 ) | 9日目 |
21,120円 ( 23,232円 ) | 9日目 |
17,064円 ( 18,770円 ) | 9日目 |
17,066円 ( 18,773円 ) | 9日目 |
19,997円 ( 21,997円 ) | 9日目 |
19,499円 ( 21,449円 ) | 9日目 |
19,217円 ( 21,139円 ) | 9日目 |
18,419円 ( 20,261円 ) | 9日目 |
21,352円 ( 23,487円 ) | 9日目 |
20,852円 ( 22,937円 ) | 9日目 |
19,947円 ( 21,942円 ) | 9日目 |
18,419円 ( 20,261円 ) | 9日目 |
21,351円 ( 23,486円 ) | 9日目 |
20,854円 ( 22,939円 ) | 9日目 |
23,191円 ( 25,510円 ) | 9日目 |
詳細情報
基本情報
スイングモーションで空間の高密度利用を約束するピストンタイプのロータリアクチュエータ。
【特長】
・独自のダブルラック方式でノーバックラッシュ、ノンリーク構造を実現
・スペース効率を重視した角形、一面配管のスマートボディ
・ロータリアクチュエータの応用範囲をさらに拡げるオプションを設定
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
