薄形空気圧シリンダ スイッチセット 10S-1Rシリーズ
- 通常単価(税別)
- 6,168円～100,067円
- 税込単価
- 6,785円～110,074円
通常出荷日：7日目～19日目
薄形・軽量で省スペースタイプのスイッチ付薄形空気圧シリンダ。【特長】・ピストンにマグネットを内蔵した、...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
未確定：候補が9,810型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
シリンダ仕様
| 構造 | 複動形片ロッド | 複動形両ロッド | 単動スプリングリターン形（SR形） |
|---|---|---|---|
| 種類 | スイッチセット | ||
| シリンダ内径（mm） | Φ12・Φ16・Φ20・Φ25・Φ32・Φ40 Φ50・Φ63・Φ80・Φ100・Φ125 | Φ12・Φ16・Φ20・Φ25 Φ32・Φ40・Φ50 | |
| 使用流体 | 空気 | ||
| 給油 | 不要（給油でも可） | ||
| 使用圧力範囲 | Φ12・Φ16：0.07～1MPa Φ20～Φ125：0.05～1MPa | Φ12・Φ16：0.2～1MPa Φ20・Φ25：0.18～1MPa Φ32～Φ50：0.12～1MPa | |
| 耐圧力 | 1.5MPa | ||
| 使用温度範囲 | -10～+70℃（但し、凍結なきこと） | ||
| クッション機構 | Φ12・Φ16：なし Φ20～Φ125：クッションパッド付 | Φ12・Φ16：なし Φ20～Φ50：ヘッド側クッションパッド付 | |
| ねじ公差 | JIS 6H/6g | ||
| ストローク長さの許容差 | 0～+1.0mm | ||
| 注）支持形式 | SD（基本形）・ ST（両面タップ付） LA・LB・FA・FB・CA・CB | SD（基本形）・ ST（両面タップ付） LA・LB・FA | SD（基本形）・ST（両面タップ付） LA・LB・FA・FB・CA・CB |
| ロッド先端ねじ | めねじ・おねじ | ||
（注）
- SD（基本形）にはタップ加工がされていませんので、支持金具は取付られません。
支持金具付の本体のみを手配される場合は、ST（両面タップ付）になります。 - 支持金具の取付は、スタンダード/複動形はΦ40～Φ125、回転レス/複動形はΦ40～Φ100の対応です。（但し、両ロッド形にFB、CA、CBはありません。）単動形はΦ40、Φ50のみです。
- 先端金具はおねじ仕様のみです。T先、Y先は、Φ12～Φ125、S先はΦ20～Φ100、F先はΦ20～Φ125の対応となります。
- 中間位置にスイッチを設定するときは、負荷リレーなどの応答速度との関係上、シリンダ最大速度を300mm/s以内としてください。
回転レス仕様
| 構造 | 複動形片ロッド | 複動形両ロッド |
|---|---|---|
| 種類 | スイッチセット | |
| シリンダ内径（mm） | Φ20・Φ25・Φ32・Φ40・Φ50・Φ63・Φ80・Φ100 | |
| 使用流体 | 空気 | |
| 給油 | 不要（給油でも可） | |
| 使用圧力範囲 | 0.1～1MPa | |
| 耐圧力 | 1.5MPa | |
| 使用温度範囲 | -10～+70℃（但し、凍結なきこと） | |
| クッション機構 | クッションパッド付 | |
| 回転角度許容差 | Φ20・Φ25：±1.5° Φ32～Φ63：±1° Φ80・Φ100：±0.8° | |
| 許容トルク | Φ20・Φ25：0.49N・m Φ32・Φ40：0.98N・m Φ50・Φ63：3.33N・m Φ80・Φ100：9.61N・m | |
| ねじ公差 | JIS 6H/6g | |
| ストローク長さの許容差 | 0～+1.0mm | |
| 注）支持形式 | SD（基本形）・ST（両面タップ付）・ LA・LB・FA・FB・CA・CB | SD（基本形）・ST（両面タップ付）・ LA・LB・FA |
| ロッド先端ねじ | めねじ・おねじ | |
（注）
- SD（基本形）にはタップ加工がされていませんので、支持金具は取付られません。
支持金具付の本体のみを手配される場合は、ST（両面タップ付）になります。 - 支持金具の取付は、スタンダード/複動形はΦ40～Φ125、回転レス/複動形はΦ40～Φ100の対応です。（但し、両ロッド形にFB、CA、CBはありません。）単動形はΦ40、Φ50のみです。
- 先端金具はおねじ仕様のみです。T先、Y先は、Φ12～Φ125、S先はΦ20～Φ100、F先はΦ20～Φ125の対応となります。
- 中間位置にスイッチを設定するときは、負荷リレーなどの応答速度との関係上、シリンダ最大速度を300mm/s以内としてください。
単動形スプリング力表/スプリングリターン
単位：N
| 内径 （mm） | 荷重 | シリンダストローク（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| Φ12 | 初荷重 | 9.8 | 7.8 | 8.8 | 7.8 | - | - | - | - | - | - |
| 終荷重 | 11.8 | 14.7 | - | - | - | - | - | - | |||
| Φ16 | 初荷重 | 14.7 | 10.8 | 12.7 | 11.8 | - | - | - | - | - | - |
| 終荷重 | 17.7 | - | - | - | - | - | - | ||||
| Φ20 | 初荷重 | 18.6 | 15.7 | 17.7 | 16.7 | 15.7 | 14.7 | - | - | - | - |
| 終荷重 | 21.6 | - | - | - | - | ||||||
| Φ25 | 初荷重 | 23.5 | 19.6 | 24.5 | 22.6 | 20.6 | 19.6 | - | - | - | - |
| 終荷重 | 28.4 | 29.4 | - | - | - | - | |||||
| Φ32 | 初荷重 | 33.3 | 28.4 | 35.3 | 33.3 | 31.4 | 29.4 | - | - | - | - |
| 終荷重 | 39.2 | 41.2 | - | - | - | - | |||||
| Φ40 | 初荷重 | 43.1 | 38.2 | 48.1 | 46.1 | 44.1 | 43.1 | 41.2 | 40.2 | 38.2 | 37.3 |
| 終荷重 | 48.1 | 53.0 | |||||||||
| Φ50 | 初荷重 | - | 56.9 | 65.7 | 63.7 | 60.8 | 58.8 | 58.8 | 53.9 | 51.0 | 49.0 |
| 終荷重 | - | 73.5 | |||||||||

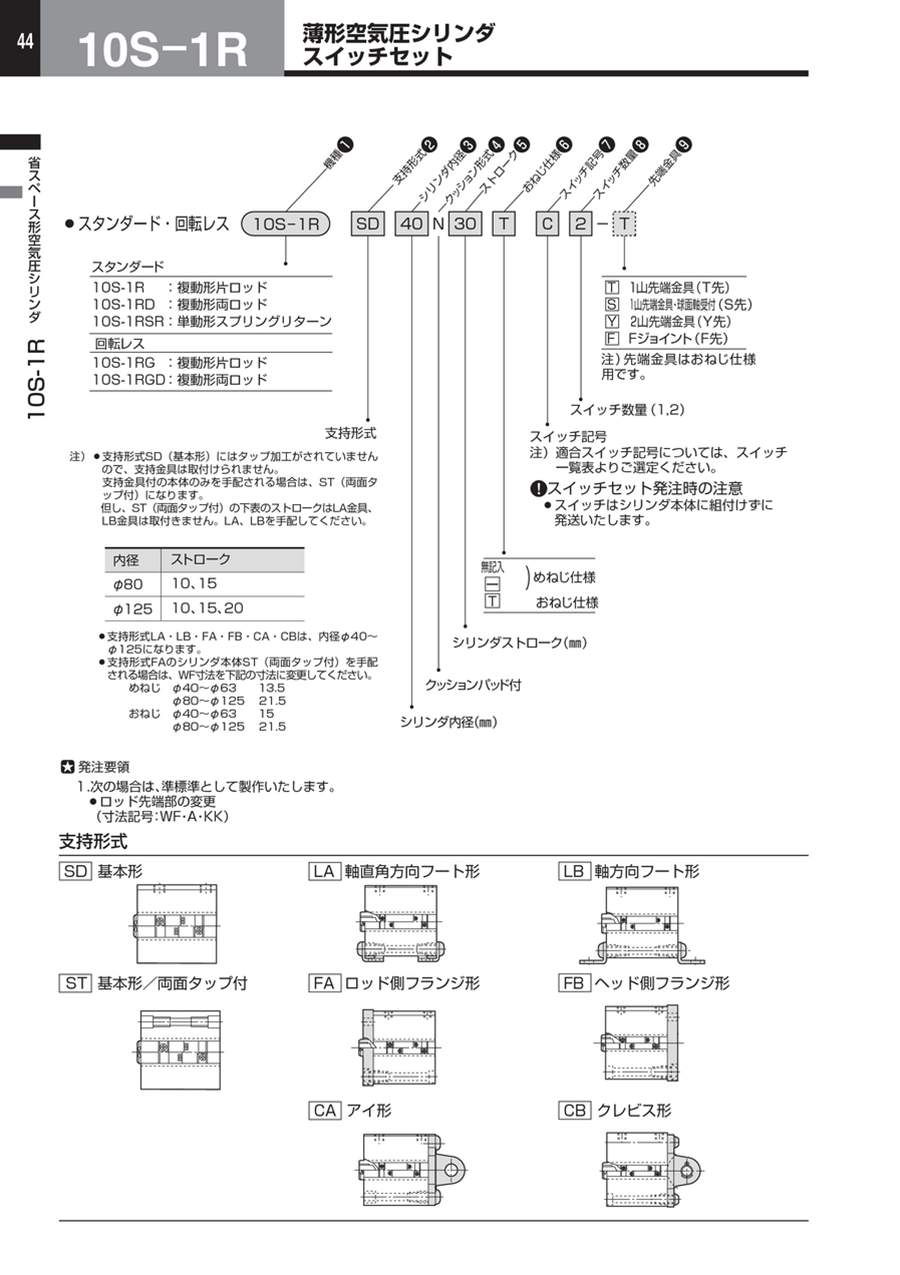

支持形式
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,656円 ( 22,722円 ) | 13日目 |
21,288円 ( 23,417円 ) | 13日目 |
20,858円 ( 22,944円 ) | 13日目 |
24,510円 ( 26,961円 ) | 13日目 |
24,323円 ( 26,755円 ) | 13日目 |
25,280円 ( 27,808円 ) | 13日目 |
27,572円 ( 30,329円 ) | 13日目 |
28,593円 ( 31,452円 ) | 13日目 |
27,572円 ( 30,329円 ) | 13日目 |
28,593円 ( 31,452円 ) | 13日目 |
21,724円 ( 23,896円 ) | 13日目 |
25,360円 ( 27,896円 ) | 13日目 |
25,171円 ( 27,688円 ) | 13日目 |
26,131円 ( 28,744円 ) | 13日目 |
28,430円 ( 31,273円 ) | 13日目 |
29,441円 ( 32,385円 ) | 13日目 |
28,430円 ( 31,273円 ) | 13日目 |
29,441円 ( 32,385円 ) | 13日目 |
21,362円 ( 23,498円 ) | 13日目 |
25,043円 ( 27,547円 ) | 13日目 |
24,849円 ( 27,334円 ) | 13日目 |
25,817円 ( 28,399円 ) | 13日目 |
27,829円 ( 30,612円 ) | 13日目 |
28,847円 ( 31,732円 ) | 13日目 |
27,829円 ( 30,612円 ) | 13日目 |
28,847円 ( 31,732円 ) | 13日目 |
22,237円 ( 24,461円 ) | 13日目 |
25,614円 ( 28,175円 ) | 13日目 |
25,425円 ( 27,968円 ) | 13日目 |
26,675円 ( 29,343円 ) | 13日目 |
28,688円 ( 31,557円 ) | 13日目 |
29,697円 ( 32,667円 ) | 13日目 |
28,688円 ( 31,557円 ) | 13日目 |
29,697円 ( 32,667円 ) | 13日目 |
21,681円 ( 23,849円 ) | 13日目 |
25,316円 ( 27,848円 ) | 13日目 |
25,129円 ( 27,642円 ) | 13日目 |
26,375円 ( 29,013円 ) | 13日目 |
28,387円 ( 31,226円 ) | 13日目 |
29,400円 ( 32,340円 ) | 13日目 |
28,387円 ( 31,226円 ) | 13日目 |
29,400円 ( 32,340円 ) | 13日目 |
31,871円 ( 35,058円 ) | 13日目 |
33,024円 ( 36,326円 ) | 13日目 |
22,548円 ( 24,803円 ) | 13日目 |
26,167円 ( 28,784円 ) | 13日目 |
25,979円 ( 28,577円 ) | 13日目 |
26,935円 ( 29,629円 ) | 13日目 |
29,246円 ( 32,171円 ) | 13日目 |
30,249円 ( 33,274円 ) | 13日目 |
29,246円 ( 32,171円 ) | 13日目 |
30,249円 ( 33,274円 ) | 13日目 |
32,730円 ( 36,003円 ) | 13日目 |
33,882円 ( 37,270円 ) | 13日目 |
22,104円 ( 24,314円 ) | 13日目 |
25,771円 ( 28,348円 ) | 13日目 |
25,579円 ( 28,137円 ) | 13日目 |
26,546円 ( 29,201円 ) | 13日目 |
28,558円 ( 31,414円 ) | 13日目 |
29,899円 ( 32,889円 ) | 13日目 |
詳細情報
基本情報
薄形・軽量で省スペースタイプのスイッチ付薄形空気圧シリンダ。
【特長】
・ピストンにマグネットを内蔵した、スイッチセットシリンダ
・回転レスをシリーズ化
・保守・メンテナンスに便利な分解可能形
・ロッド先端部仕様は、めねじタイプとおねじタイプがあります
・内径Φ12～Φ32のピストンロッドにはステンレス（硬質クロームめっき）を採用
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
