駆動機器ガイド付ジグシリンダシリーズ【1～10個入り】
- 通常単価(税別)
- 14,496円～108,314円
- 税込単価
- 15,946円～119,145円
通常出荷日：在庫品1日目～15日目一部当日出荷可能
Φ12～63（シリンダ径12～63mm）のジグシリンダ。【特長】・取り付け環境に合わせて4種類の取付け...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10,765型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
■スタンダードシリンダ
SGDAQ
SGDAQY
SGDAY
■ストローク調節シリンダ
SGDAP
SGDAPQ
■エンドキープシリンダ
SGDAK
SGDAKQ
| 項目 ＼ シリンダ径mm | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
|---|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形 | ||||||||
| 使用流体 | 空気 | ||||||||
| 使用圧力範囲 MPa | スタンダード使用 | 0.15～1.0 | 0.1～1.0 | ||||||
| スクレーパ仕様 | 0.2～1.0 | 0.15～1.0 | |||||||
| 保障耐圧力 MPa | 1.5 | ||||||||
| 使用温度範囲 ℃ | 0～+60(耐熱仕様は+120） | ||||||||
| 使用速度範囲 mm/s | 100～500 | ||||||||
| クッション | ゴムバンパ方式 | ||||||||
| 給油 | 不要（ただし、給油する場合はタービン油1種 ［ISO VG320］ 相当品） | ||||||||
| 配管接続口径 | M5×0.8 | Rc1/8 | Rc1/4 | ||||||
| ストローク許容差 mm | 0～+1.5 | ||||||||
シリンダ径とストローク
| シリンダ径 | 基準ストローク | 制作可能最大ストローク |
|---|---|---|
| 12 | 10、20、30、40、50、75、100 | 100 |
| 16 | ||
| 20 | 10、20、30、40、50、75、100、125、150、175、200 | 200 |
| 25 | ||
| 32 | ||
| 40 | ||
| 50 | ||
| 63 |
単位：mm
カタログは下記リンクからもご参照いただけます（寸法図p.）。

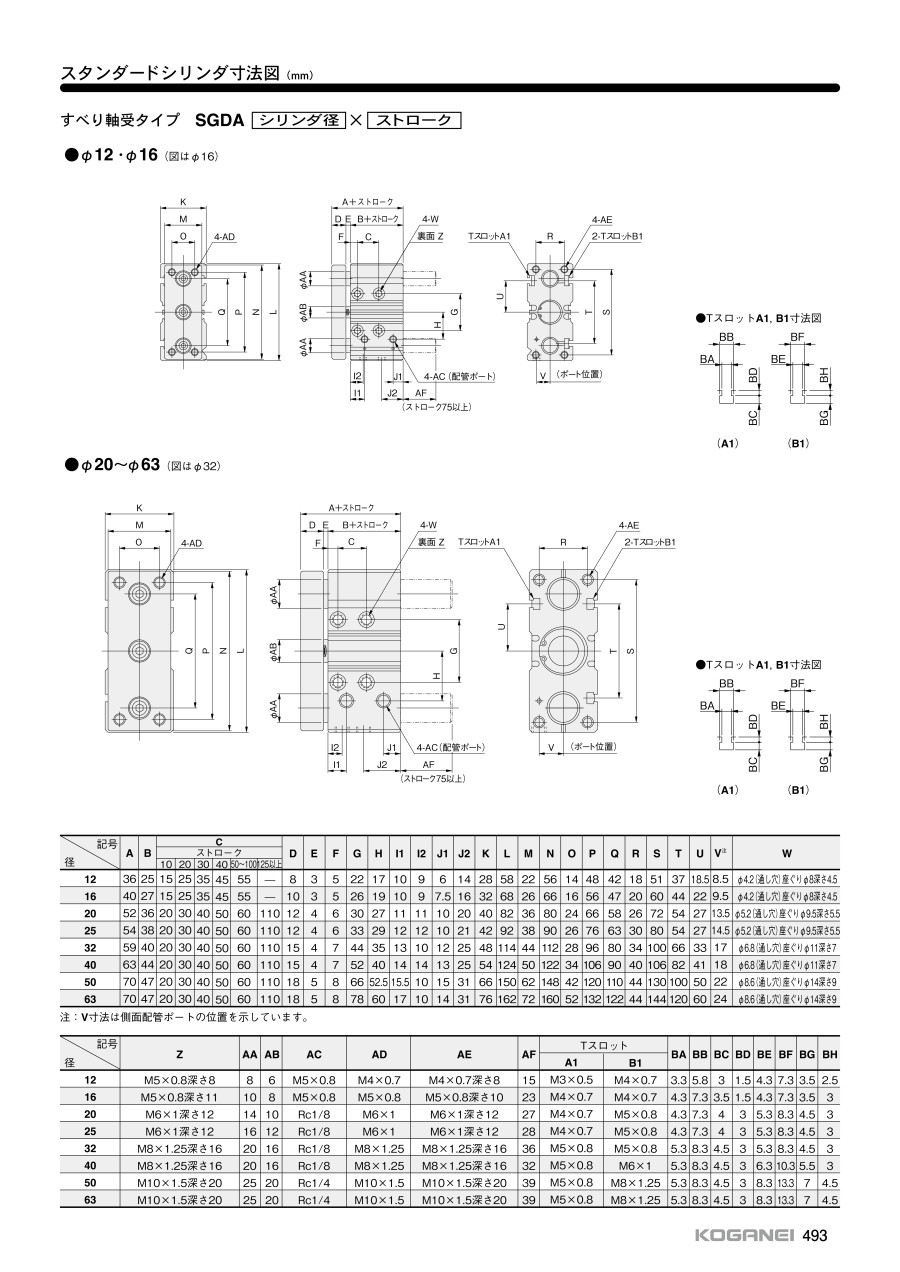

SGDA スタンダードシリンダ すべり軸受けタイプ（p.493）
SGDAF 耐熱シリンダ すべり軸受けタイプ（p.493）*SGDAと同寸法
SGDAY スタンダードシリンダ すべり軸受けタイプ スクレーパ付（p.495）
SGDAQ スタンダードシリンダ ころがり軸受けタイプ（p.494）
SGDAQY スタンダードシリンダ ころがり軸受けタイプ スクレーパ付（p.496）
SGDAP ストローク調整シリンダ すべり軸受けタイプ（p.501）
SGDAPQストローク調整シリンダ ころがり軸受けタイプ（p.502）
SGDAKエンドキープシリンダ すべり軸受けタイプ（p.507,509）
SGDAKQエンドキープシリンダ ころがり軸受けタイプ（p.508,510）
使用例
＜φ6～10は3種類の取り付けが可能＞
■上面取り付け
■ヘッド側取り付け
■底面取り付け
＜φ12～63は4種類の取り付けが可能＞
■上面取り付け
■底面取り付け
■側面取り付け
■Tスロット取り付け溝
商品特長詳細
こんなお悩みございませんか？
- お悩み1
- シリンダの取り付け・配管方向を自由に選択したい
- 駆動機器ガイド付シリンダガイド付ジグシリンダシリーズでお悩み解決！
- 解決1：
- 取り付け・配管方向が自由に選択でき、装置設計の自由度が拡がる！
～取り付け・配管方向が自由に選択でき、装置設計の自由度が拡がる～
用途で選べるガイドロッド軸受部
いずれも、粉塵やゴミの侵入を防ぐスクレーパ仕様がラインアップ。
1. すべり軸受タイプ：耐摩耗性に優れ、ストッパなど衝撃をともなう耐横荷重用に最適。
2. ころがり軸受タイプ：スムーズで高精度な作動により、プッシャー、リフタ用に最適。
3方向からの配管ができる
取り付け環境に合わせて配管位置が選択でき、合理的な装置設計に対応。また、クリーンシステム対応シリンダの場合、集塵ポートも2方向の配管が可能。
クリーンシステム対応シリンダ
クリーン度、クラス5（FED-STD209Eのクラス100相当）に対応。（コガネイ社試験規格による）
すっきりフォルムのセンサスイッチ
全機種にセンサスイッチ用マグネットを標準装備。埋め込み形なので出っ張らず、狭いスペースへの取り付けも簡単。
エンドキープシリンダもラインアップ
エア源の遮断やエア供給の低下から、ワークの落下などを防ぐエンドキープ機構が垂直方向での安定作動をサポート。
3種類の取り付けが可能
ノン・イオン標準対応
銅系材質を使用していないためブラウン管製造ライン等で使用可能。（ただし、クリーンシステム対応シリンダは除く）
選定サポート情報
注文記号
■ガイド付ジグシリンダφ6・φ8・φ10(スタンダードシリンダ)
■ガイド付ジグシリンダφ6・φ8・φ10(ストローク調節シリンダ)
■ガイド付ジグシリンダφ12～φ68(スタンダードシリンダ)
■ガイド付ジグシリンダφ12～φ63(ストローク調節シリンダ)
■ガイド付ジグシリンダφ12～φ63(エンドキープシリンダ)
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,496円 ( 15,946円 ) | 10日目 |
16,222円 ( 17,844円 ) | 13日目 |
17,202円 ( 18,922円 ) | 13日目 |
20,902円 ( 22,992円 ) | 13日目 |
17,523円 ( 19,275円 ) | 13日目 |
20,539円 ( 22,593円 ) | 13日目 |
17,303円 ( 19,033円 ) | 13日目 |
20,124円 ( 22,136円 ) | 13日目 |
17,639円 ( 19,403円 ) | 13日目 |
20,787円 ( 22,866円 ) | 13日目 |
19,907円 ( 21,898円 ) | 13日目 |
20,539円 ( 22,593円 ) | 13日目 |
20,124円 ( 22,136円 ) | 13日目 |
20,787円 ( 22,866円 ) | 13日目 |
14,496円 ( 15,946円 ) | 13日目 |
19,907円 ( 21,898円 ) | 13日目 |
17,524円 ( 19,276円 ) | 13日目 |
20,540円 ( 22,594円 ) | 13日目 |
17,303円 ( 19,033円 ) | 13日目 |
20,124円 ( 22,136円 ) | 13日目 |
17,639円 ( 19,403円 ) | 13日目 |
20,787円 ( 22,866円 ) | 13日目 |
17,202円 ( 18,922円 ) | 13日目 |
19,907円 ( 21,898円 ) | 13日目 |
17,524円 ( 19,276円 ) | 13日目 |
20,540円 ( 22,594円 ) | 13日目 |
20,123円 ( 22,135円 ) | 13日目 |
20,786円 ( 22,865円 ) | 13日目 |
17,640円 ( 19,404円 ) | 10日目 |
19,907円 ( 21,898円 ) | 10日目 |
17,523円 ( 19,275円 ) | 10日目 |
20,539円 ( 22,593円 ) | 10日目 |
17,303円 ( 19,033円 ) | 10日目 |
20,124円 ( 22,136円 ) | 10日目 |
20,787円 ( 22,866円 ) | 10日目 |
17,202円 ( 18,922円 ) | 10日目 |
19,907円 ( 21,898円 ) | 10日目 |
17,524円 ( 19,276円 ) | 10日目 |
20,539円 ( 22,593円 ) | 10日目 |
17,303円 ( 19,033円 ) | 10日目 |
20,124円 ( 22,136円 ) | 10日目 |
20,787円 ( 22,866円 ) | 10日目 |
14,817円 ( 16,299円 ) | 10日目 |
14,818円 ( 16,300円 ) | 13日目 |
17,534円 ( 19,287円 ) | 13日目 |
20,244円 ( 22,268円 ) | 13日目 |
22,315円 ( 24,547円 ) | 13日目 |
17,639円 ( 19,403円 ) | 13日目 |
20,460円 ( 22,506円 ) | 13日目 |
17,975円 ( 19,773円 ) | 13日目 |
21,118円 ( 23,230円 ) | 13日目 |
20,244円 ( 22,268円 ) | 13日目 |
20,872円 ( 22,959円 ) | 13日目 |
20,460円 ( 22,506円 ) | 13日目 |
21,118円 ( 23,230円 ) | 13日目 |
14,818円 ( 16,300円 ) | 13日目 |
17,534円 ( 19,287円 ) | 13日目 |
20,243円 ( 22,267円 ) | 13日目 |
17,845円 ( 19,630円 ) | 13日目 |
20,873円 ( 22,960円 ) | 13日目 |
詳細情報
基本情報
Φ12～63（シリンダ径12～63mm）のジグシリンダ。
【特長】
・取り付け環境に合わせて4種類の取付けができ、配管位置も2方向から選択可能
・搬送ラインのストッパ、リフター用に最適
・ガイドロッド軸受部はころがり軸受け
・クリーンルーム等に最適
・用途で選べるガイドロッド軸受部
・ストローク調節シリンダ
・3方向からの配管が選択可能
・新ZE無接点センサ用マグネット標準装備
・低速シリンダ
・3種類の取付が可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
Loading...
商品担当おすすめ
駆動機器ガイド付ジグシリンダシリーズのレビュー
上下繰り返し
5
5.02019/01/23
使用頻度が多いので消耗品化しています。取り付けサイズの問題で
一端購入すると他社には切りかえれません。
1人が参考にしています。
内製検査機動作部用
4
4.02016/07/01
選択時にやや迷ったが、たどり着けた。
性能的には問題なし。
メーカーのシリンダーが扱いにあるのはありがたい。
1人が参考にしています。
搬送ライン
4
4.02022/08/30
搬送ラインのストッパーに使いました。
設置は簡単に出来ました。
配線関係も問題ないです。
0人が参考にしています。
設備（開発品）
5
5.02022/06/22
この商品は自社で設備の開発を行った際に、ジグシリンダとして使用するために購入しました。設備への設置や性能的なことについて...もっと読む
0人が参考にしています。
上下繰り返し
5
5.02019/01/23
使用頻度が多いので消耗品化しています。取り付けサイズの問題で
一端購入すると他社には切りかえれません。
0人が参考にしています。
よくあるご質問（FAQ）
Q動作させるために、本体以外何を用意すれば良いか。
A
スピードコントローラ、チューブ、エアバルブ、継手等です。
