省スペース形スーパーコンパクトシリンダ SSD2シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
一般環境から特定用途まで幅広くシリーズを取り揃えた省スペースシリンダです。【特長】・シリンダスイッチ溝...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

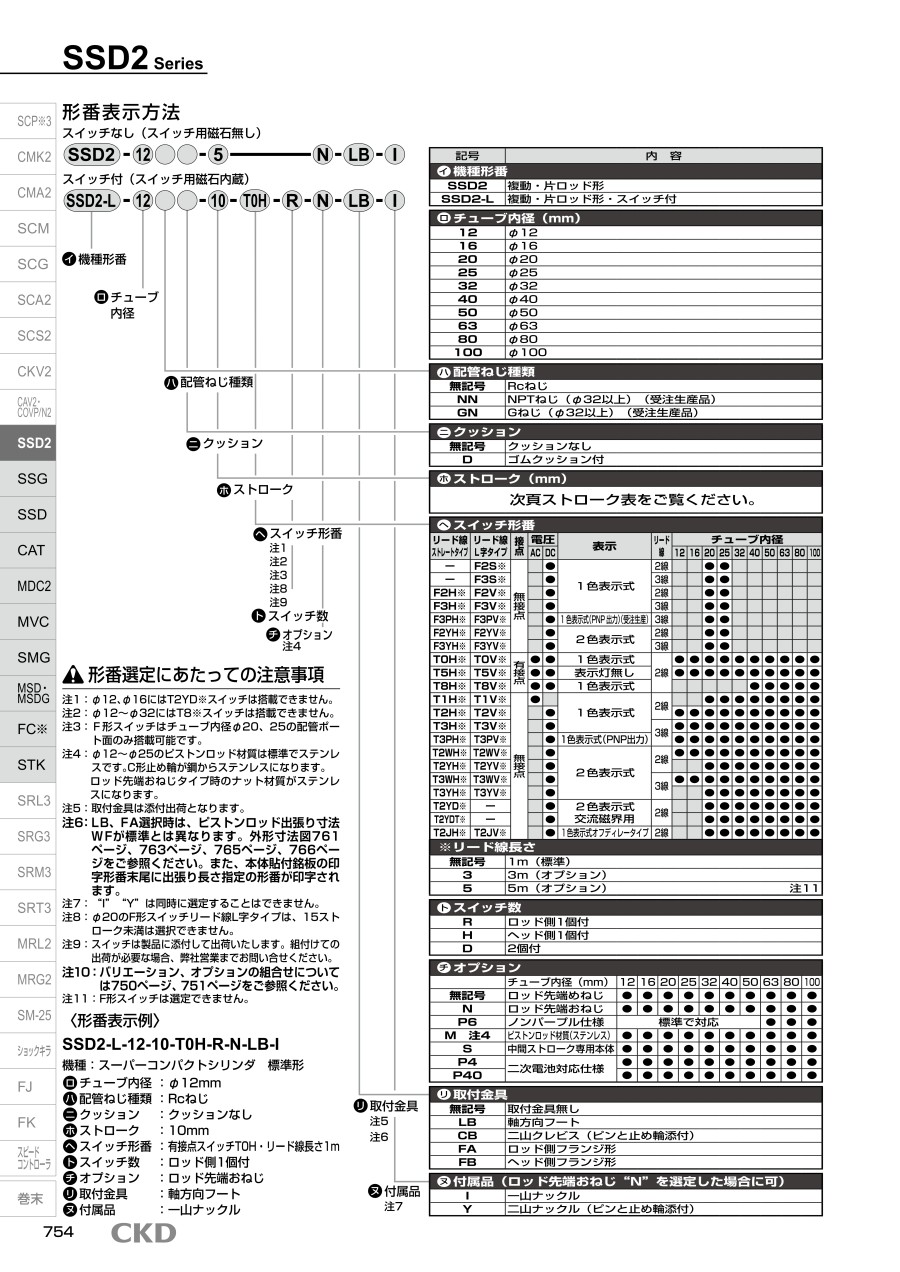

カタログは下記リンクからもご参照いただけます。
SSD2 複動・片ロッド形
SSD2 複動・片ロッド形（大口径）
SSD2-K 複動・片ロッド・高荷重形
SSD2-X/Y 単動・片ロッド形・押出し形/単動・片ロッド形・引込み形
SSD2-M 複動・片ロッド形・回り止め形
従来の製品と比較して、ストローク、スイッチ取付面等での充実をさらに図った
SSD2の外観
SSD2のJIS記号
| 項目 | SSD2 SSD2-L（スイッチ付） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| チューブ内径 | mm | φ12 | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | |
| 作動方式 | 複動形 | |||||||||||
| 使用流体 | 圧縮空気 | |||||||||||
| 最高使用圧力 | MPa | 1.0 | ||||||||||
| 最低使用圧力 | MPa | 0.1 | 0.05 | |||||||||
| 耐圧力 | MPa | 1.6 | ||||||||||
| 周囲温度 | ℃ | －10～60（但し、凍結なきこと） | ||||||||||
| 接続口径 | M5 | Rc1/8 注1 | Rc1/4 | Rc3/8 | ||||||||
| ストローク 許容差 | mm | ゴムクッション付 | +2.0 0 | |||||||||
| クッションなし | +1.0 0 | |||||||||||
| 使用ピストン速度 | mm/s | 50～500 | 50～300 | |||||||||
| クッション | ゴムクッション有・無が選択可能 | |||||||||||
| 給油 | 不要（給油時はタービン油1種ISOVG32を使用） | |||||||||||
| 許容吸収エネルギー | J | ゴムクッション付 | 0.03 | 0.05 | 0.10 | 0.16 | 0.16 | 0.44 | 0.75 | 0.78 | 2.51 | 3.92 |
| クッションなし | 0.004 | 0.01 | 0.016 | 0.021 | 0.025 | 0.092 | 0.1 | 0.12 | 0.27 | 0.56 | ||
仕様
注1 : スイッチなしφ32（直径32mm）の5ストロークはポートサイズがM5となる。
φ12・16（直径12・16mm）の寸法図A
φ12・16（直径12・16mm）の寸法図B
ロッド先端おねじ部
φ20・25（直径20・25mm）の寸法図A
φ20・25（直径20・25mm）の寸法図B
| 記号 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| チューブ内径（mm） | スイッチ付及び共通寸法 | ||||||||||||||||
| A 注1 | B 注1 | C | D | EE | F | FA 注4 | FB | I | J | K | KA | KK | M | MM | N | WF | |
| φ12 | 25.5 | 22 | 5.5 | 5.5 | M5 | 25 | 13（16.5） | 4.5 | 3.5 | 6.5座ぐり深さ3.5 | 32 | M4深さ7 | M3深さ6 | 5 | 6 | 15.5 | 3.5 |
| φ16 | 25.5 | 22 | 5.5 | 5.5 | M5 | 29 | 15（18.5） | 4.5 | 3.5 | 6.5座ぐり深さ3.5 | 38 | M4深さ7 | M4深さ8 | 6 | 8 | 20 | 3.5 |
| φ20 | 34 | 29.5 | 8 | 5.5 | M5 | 36 | 18.5（22） | 12.5 | 5.5 | 9座ぐり深さ5.5 | 47 | M6深さ11 | M5深さ7 | 8 | 10 | 25.5 | 4.5 |
| φ25 | 37.5 | 32.5 | 11 | 6 | M5 | 40 | 20.5（24） | 13.5 | 5.5 | 9座ぐり深さ5.5 | 51 | M6深さ11 | M6深さ12 | 10 | 12 | 28 | 5 |
| スイッチ寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| チューブ内径（mm） | 有接点T0H・T0V、 T5H・T5V 注6 | 無接点T2H・T2V、 T3H・T3V 注6 | 無接点T2WH・T2WV、 T3WH・T3WV 注6 | 無接点F2H・F2V、F3H・F3V、 F2YH・F2YV、F3YH・F3YV | 無接点F2S・F3S | |||||
| HD | RD | HD | RD | HD | RD | HD | RD | HD | RD | |
| φ12 | 1.5（0） | 1.5（3） | 1.5（0） | 1.5（3） | 3.5（2） | 3.5（5） | - | - | - | - |
| φ16 | 0 | 4 | 0 | 4.5 | 1 | 6 | - | - | - | - |
| φ20 | 3 | 7.5 | 3 | 7.5 | 5 | 9.5 | 7.5 | 12 | 6.5 | 11 |
| φ25 | 4 | 9.5 | 4 | 9.5 | 6 | 11.5 | 8.5 | 14 | 7.5 | 13 |
注1 : 中間ストローク時のA＋ストローク、B＋ストローク寸法を計算する時は、ストロークに中間ストローク値を入れずにその上の標準ストロークの値を入れ
て計算する。
（例）中間ストローク7mm時は標準ストローク10mmを入れて計算。
- φ16（直径16mm）の場合 A＋ストローク＝35.5 B＋ストローク＝32
中間ストローク専用本体“S”を選択した場合は、中間ストロークの値7mmをそのまま入れて計算。
- φ16 （直径16mm）の場合 A＋ストローク＝32.5 B＋ストローク＝29
注2 : 5ストローク時のHD・RD寸法は都度設定により本寸法とは異なる。
注3 : 2色表示式、オフディレータイプ、交流磁界用、T1。
注4 : FAの（ ）内寸法は、リード線L字タイプの時の寸法。
注5 : 記号HD、RD欄の（ ）寸法はゴムクッション付時の値。
注6 : チューブ内径φ20、25（チューブ内径20、25mm）の配管ポート面は、F形スイッチのみになる。
| 記号 | ||||||||
|---|---|---|---|---|---|---|---|---|
| チューブ内径（mm） | a′ | c′ | H | kk′ | M | MM | T | wf |
| φ12 | 10.5 | 9 | 8 | M5 | 5 | 6 | 3.2 | 3.5 |
| φ16 | 12 | 10 | 10 | M6 | 6 | 8 | 3.6 | 3.5 |
| φ20 | 14 | 12 | 13 | M8 | 8 | 10 | 5 | 4.5 |
| φ25 | 17.5 | 15 | 17 | M10×1.25 | 10 | 12 | 6 | 5 |
ロッド先端おねじ部
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,973円 ( 3,270円 ) | 40日目 |
5,769円 ( 6,346円 ) | 4日目 |
- ( - ) | 8日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
5,292円 ( 5,821円 ) | 9日目 |
- ( - ) | 8日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
3,055円 ( 3,361円 ) | 14日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
3,897円 ( 4,287円 ) | 11日目 |
2,965円 ( 3,262円 ) | 11日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
3,812円 ( 4,193円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 9日目 |
5,491円 ( 6,040円 ) | 9日目 |
6,797円 ( 7,477円 ) | 6日目 |
6,283円 ( 6,911円 ) | 9日目 |
- ( - ) | 36日目 |
- ( - ) | 36日目 |
- ( - ) | 36日目 |
- ( - ) | 36日目 |
5,154円 ( 5,669円 ) | 9日目 |
5,174円 ( 5,691円 ) | 9日目 |
- ( - ) | 36日目 |
- ( - ) | 36日目 |
- ( - ) | 36日目 |
- ( - ) | 36日目 |
4,997円 ( 5,497円 ) | 33日目 |
4,711円 ( 5,182円 ) | 12日目 |
5,407円 ( 5,948円 ) | 9日目 |
- ( - ) | 24日目 |
- ( - ) | 24日目 |
- ( - ) | 24日目 |
- ( - ) | 24日目 |
4,853円 ( 5,338円 ) | 11日目 |
4,534円 ( 4,987円 ) | 9日目 |
7,797円 ( 8,577円 ) | 9日目 |
7,190円 ( 7,909円 ) | 9日目 |
- ( - ) | 24日目 |
- ( - ) | 24日目 |
- ( - ) | 24日目 |
- ( - ) | 24日目 |
6,608円 ( 7,269円 ) | 11日目 |
6,497円 ( 7,147円 ) | 4日目 |
6,797円 ( 7,477円 ) | 4日目 |
9,997円 ( 10,997円 ) | 4日目 |
9,997円 ( 10,997円 ) | 9日目 |
10,119円 ( 11,131円 ) | 9日目 |
9,792円 ( 10,771円 ) | 6日目 |
13,636円 ( 15,000円 ) | 9日目 |
詳細情報
基本情報
一般環境から特定用途まで幅広くシリーズを取り揃えた省スペースシリンダです。
【特長】
・シリンダスイッチ溝を4面全てに配置
・配管ポートと同一面にもシリンダスイッチを搭載でき、視認性、メンテナンス性がUP（Φ12～200）
・選べる先端ねじ
・ロッド先端はめねじ（標準）、おねじ（オプション）を選択可能
・全チューブ内径、T形スイッチ搭載可能
・全チューブ内径に多くのCKD商品で採用しているT形スイッチの搭載が可能
・スイッチの統一化により、在庫削減に貢献
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
よくあるご質問（FAQ）
是非ご活用ください。
用途・ストローク・質量等を選んでいただくだけで、スピードコントローラ、操作バルブ、サイレンサ等の一括選定可能です。
