一般形マイクロシリンダCMA2シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
一般シリンダの中で中口径（Φ20～40）のシリーズで、分解可能なシリンダです。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,404円 ( 5,944円 ) | 在庫品1日目当日出荷可能 |
6,112円 ( 6,723円 ) | 在庫品1日目当日出荷可能 |
6,594円 ( 7,253円 ) | 4日目 |
7,176円 ( 7,894円 ) | 在庫品1日目当日出荷可能 |
7,912円 ( 8,703円 ) | 在庫品1日目当日出荷可能 |
8,470円 ( 9,317円 ) | 在庫品1日目当日出荷可能 |
7,915円 ( 8,707円 ) | 13日目 |
9,287円 ( 10,216円 ) | 在庫品1日目当日出荷可能 |
15,536円 ( 17,090円 ) | 7日目 |
8,958円 ( 9,854円 ) | 在庫品1日目当日出荷可能 |
9,836円 ( 10,820円 ) | 在庫品1日目当日出荷可能 |
9,349円 ( 10,284円 ) | 在庫品1日目当日出荷可能 |
11,137円 ( 12,251円 ) | 在庫品1日目当日出荷可能 |
28,724円 ( 31,596円 ) | 7日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
6,386円 ( 7,025円 ) | 在庫品1日目当日出荷可能 |
10,800円 ( 11,880円 ) | 7日目 |
6,923円 ( 7,615円 ) | 7日目 |
7,433円 ( 8,176円 ) | 7日目 |
8,345円 ( 9,180円 ) | 7日目 |
8,660円 ( 9,526円 ) | 6日目 |
9,679円 ( 10,647円 ) | 在庫品1日目当日出荷可能 |
11,900円 ( 13,090円 ) | 7日目 |
12,343円 ( 13,577円 ) | 7日目 |
12,933円 ( 14,226円 ) | 7日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 13日目 |
- ( - ) | 13日目 |
14,146円 ( 15,561円 ) | 7日目 |
- ( - ) | 13日目 |
- ( - ) | 13日目 |
5,492円 ( 6,041円 ) | 在庫品1日目当日出荷可能 |
6,252円 ( 6,877円 ) | 在庫品1日目当日出荷可能 |
14,972円 ( 16,469円 ) | 7日目 |
20,607円 ( 22,668円 ) | 7日目 |
8,799円 ( 9,679円 ) | 在庫品1日目当日出荷可能 |
8,359円 ( 9,195円 ) | 13日目 |
11,082円 ( 12,190円 ) | 7日目 |
9,753円 ( 10,728円 ) | 7日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
5,337円 ( 5,871円 ) | 在庫品1日目当日出荷可能 |
7,087円 ( 7,796円 ) | 在庫品1日目当日出荷可能 |
8,524円 ( 9,376円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
一般シリンダの中で中口径（Φ20～40）のシリーズで、分解可能なシリンダです。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
外形図
CMA2
基本形（00）
RD:ロッド側最高感度取付位置
HD:ヘッド側最高感度取付位置
注1:φ20はロッドカバーにポートニップルが付きます。
注2:L寸法は小数点以下切り上げてください。
注3:T1※、T8※スイッチ、2色表示式スイッチのHD、RD、出張り寸法については、デジタルカタログ206ページをご参照ください。
注4:付属品の外形寸法図については、デジタルカタログ207ページをご参照ください。
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
CMA2-E
サイドフート取付形（LS）
RD:ロッド側最高感度取付位置
HD:ヘッド側最高感度取付位置
注1: T1※、T8※スイッチ、2色表示式スイッチのHD、RD、出張り寸法については、デジタルカタログ206ページをご参照ください。
フランジ取付形（FA）
RD:ロッド側最高感度取付位置
HD:ヘッド側最高感度取付位置
注1: T1※、T8※スイッチ、2色表示式スイッチのHD、RD、出張り寸法については、デジタルカタログ206ページをご参照ください。

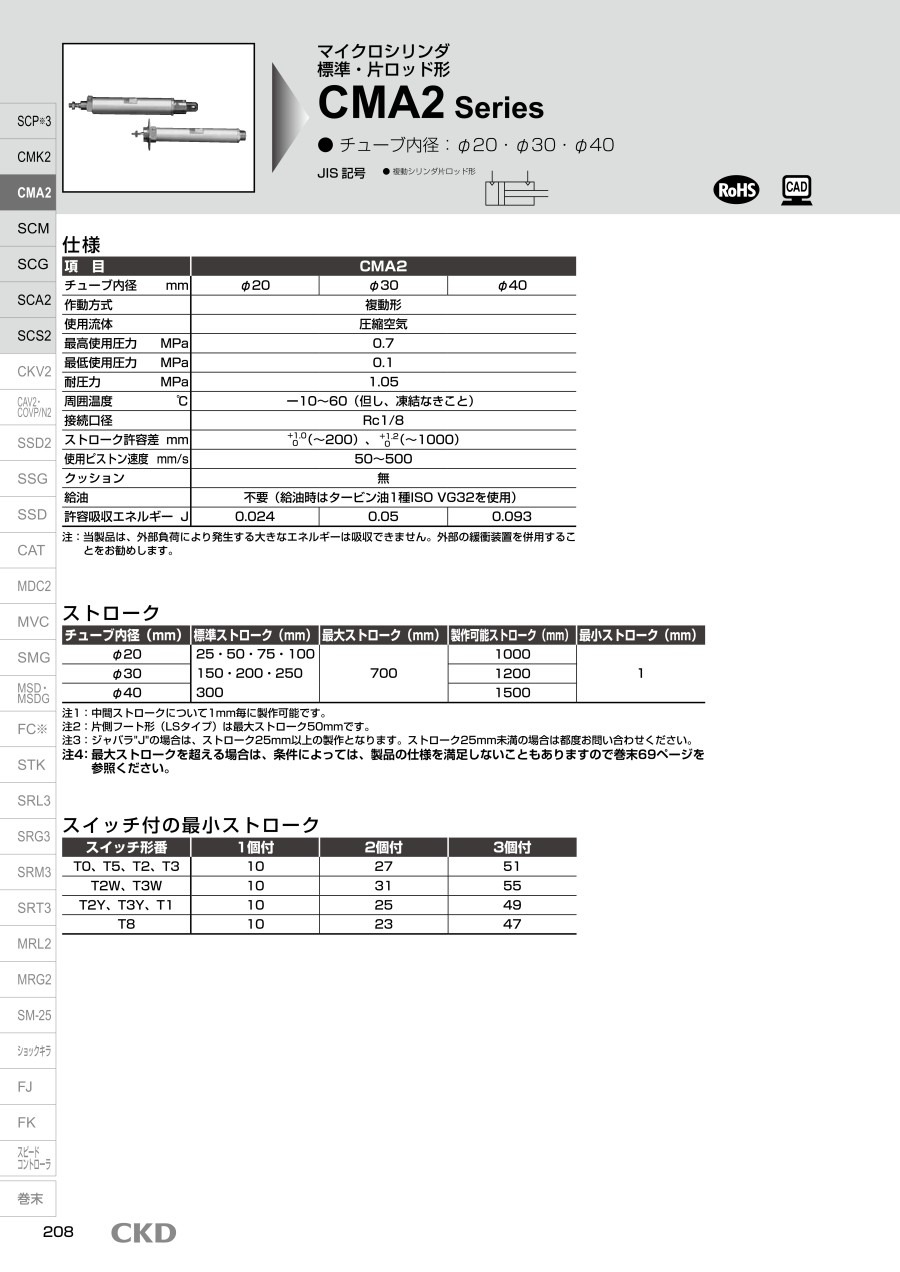

製品仕様
CMA2
| 項目 | CMA2 | ||
|---|---|---|---|
| チューブ内径 mm | φ20 | φ30 | φ40 |
| 作動方式 | 複動形 | ||
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 0.7 | ||
| 最低使用圧力 MPa | 0.1 | ||
| 耐圧力 MPa | 1.05 | ||
| 周囲温度 ℃ | -10～60（但し、凍結なきこと） | ||
| 接続口径 | Rc1/8 | ||
| ストローク許容差 mm | 0～+1.0（～200）、0～+1.2（～1,000） | ||
| 使用ピストン速度 mm/s | 50～500 | ||
| クッション | 無 | ||
| 給油 | 不要（給油時はタービン油1種ISO VG32を使用） | ||
| 許容吸収エネルギーJ | 0.024 | 0.05 | 0.093 |
注:当製品は、外部負荷により発生する大きなエネルギーは吸収できません。外部の緩衝装置を併用することをお勧めします。
内部構造
CMA2
部品リスト
CMA2
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | ロッドナット | 鋼 | 亜鉛クロメート | 12 | ピストンB | アルミニウム合金 | - |
| 2 | ピストンロッド | φ20・φ30ステンレス鋼 φ40 炭素鋼 | 工業用クロムメッキ | 13 | ばね座金 | 鋼 | 亜鉛クロメート |
| 14 | 六角ナット | 鋼 | 亜鉛クロメート | ||||
| 3 | ロッドパッキン | ニトリルゴム | - | 15 | ヘッドカバー | アルミニウム合金 | クロメート |
| 4 | ブシュ | ドライベアリング | 注1 | 16 | ナット | 鋼 | 亜鉛クロメート |
| 5 | ロッドカバー | アルミニウム合金 | クロメート | 17 | 歯付座金 | 鋼 | 亜鉛クロメート |
| 6 | シリンダガスケット | ニトリルゴム | - | 18 | ポートニップル | 黄銅 | 注2 |
| 7 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト | スイッチ付 | |||
| 8 | ピストンA | アルミニウム合金 | - | 19 | スイッチ本体 | - | - |
| 9 | ピストンパッキン | ニトリルゴム | - | 20 | バンド | ステンレス鋼 | - |
| 10 | 磁石 | プラスチック | - | 21 | なべ小ねじ | ステンレス鋼 | - |
| 11 | ウエアリング | ポリアセタール樹脂 | - | 22 | スイッチレール | ステンレス鋼 | - |
注1:ノンパープル仕様の場合は、材質は含油樹脂製軸受になります。
注2:ノンパープル仕様の場合は、ポートニップル材質黄銅にニッケルメッキを施しています。
CMA2-E
| 項目 | CMA2-E | ||
|---|---|---|---|
| チューブ内径 mm | φ20 | φ30 | φ40 |
| 作動方式 | 複動形 | ||
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 0.7 | ||
| 最低使用圧力 MPa | 0.1 | ||
| 耐圧力 MPa | 1.0 | ||
| 周囲温度 ℃ | -10～60（但し、凍結なきこと） | ||
| 接続口径 | Rc1/8 | ||
| ストローク許容差 mm | 0～+1.0（～200）、0～+1.2（～700） | ||
| 使用ピストン速度 mm/s | 50～500 | ||
| クッション | 無 | ||
| 給油 | 不要（給油時はタービン油1種ISO VG32を使用） | ||
| 許容吸収エネルギー J | 0.024 | 0.05 | 0.093 |
規格表
CMA2
基本形（00）
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
CMA2-E
サイドフート取付形（LS）
フランジ取付形（FA）
