日本ピスコ

プラレールチェーンコンパクトタイプ HPKシリーズ

Name: プラレールチェーン コンパクトタイプ HPKシリーズ
Brand: 日本ピスコ
SKU: 221000076772
Rating: 4.3 (3 reviews)

カタログ |

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 52円～5,681円

税込単価: 57円～6,249円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

プラレールチェーン HPUシリーズ標準タイプフラップ開閉

4.4

通常価格(税別)： 101円 (税込価格：111円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

プラレールチェーン低摩耗・低騒音・フラップ開閉タイプ SPシリーズ

通常価格(税別)： 136円 (税込価格：150円)

通常出荷日：在庫品1日目

ローコストで大量生産される専用機のケーブルガイドに最適な標準タイプのプラレール...

詳細情報を確認する

種類
角形
カバー種類
標準
キャリア内部分割数
なし
特性
標準
ケーブル挿入面
なし
運動の種類
2次元運動
使用温度範囲 (℃)
-10::80
キャリア材質
樹脂

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
取付金具は含まれておりません。詳細はこちら

未確定：候補が450型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

101タイプ

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

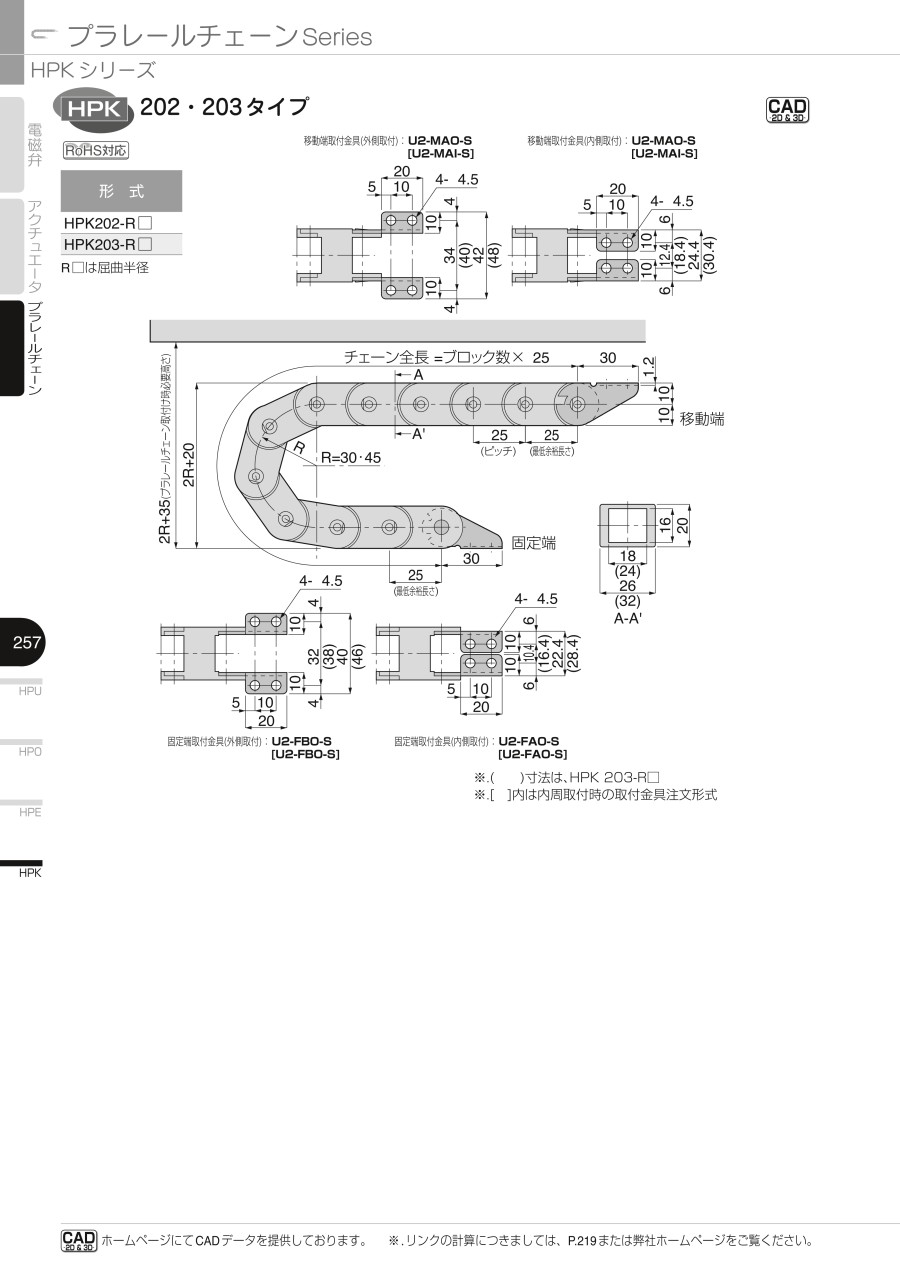

202・203タイプ

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

204・206タイプ

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

製品仕様

本体材質	PA6 GF20%
取付金具材質	SUS403、SPCC＋三価ユニクロメッキ
使用温度範囲	-10～80℃
使用環境条件	酸・アルカリの雰囲気内、熱水中はお避けください。

タイプ	101	202	203	204	206
最小屈曲半径（mm）	19	30 45		38 50
最大ケーブル・ホース外径（mm）	7	12
ピッチ（mm）	20	25		32
リンク数（/m）	50	40		32
最大フリースパン（m）	0.5	0.75		0.86	0.86
最大移動ストローク（m）	0.8	1.4		1.6	1.6
最大ケーブル・ホース質量（kg/m）	1.5	3		4	4.5
最大移動速度（m/s）	1			2.5
プラレールチェーン質量（kg/m）	0.105	0.222	0.24	0.45	0.51
プラレールチェーン本体材質	PA6 GF20%
使用温度範囲（℃）	-10～80
使用環境条件	酸・アルカリの雰囲気内、熱水中はお避けください。

外観

ケーブルを1本から収納できる小さいタイプから揃っている

サイズ一覧

【おすすめ関連商品のご案内】
　1、600V・FA用ロボットケーブルはこちら
　2、300V・FA用ロボットケーブルはこちら
　3、30V・高屈曲耐油・FA用ロボットケーブルはこちら

選定サポート情報

注文形式（例）

HPKシリーズ注文形式表
外観色：無記入／ブラック、W／ライトグレー

型番リスト

表示件数

...

型番

内側幅 W1

(mm)

内側高さ H1

(mm)

屈曲半径 R

(mm)

最大ケーブル外径 Dp

(φ)

使用速度

(m/s)

ピッチ P

(mm)

リンク数

外観色

RoHS?

最小発注数量

9	9	19	7	1	20	1	黒	10	1個
9	9	19	7	1	20	2	黒	10	1個
9	9	19	7	1	20	3	黒	10	1個
9	9	19	7	1	20	4	黒	10	1個
9	9	19	7	1	20	5	黒	10	1個
9	9	19	7	1	20	6	黒	10	1個
9	9	19	7	1	20	7	黒	10	1個
9	9	19	7	1	20	8	黒	10	1個
9	9	19	7	1	20	9	黒	10	1個
9	9	19	7	1	20	10	黒	10	1個
9	9	19	7	1	20	11	黒	10	1個
9	9	19	7	1	20	12	黒	10	1個
9	9	19	7	1	20	13	黒	10	1個
9	9	19	7	1	20	14	黒	10	1個
9	9	19	7	1	20	15	黒	10	1個
9	9	19	7	1	20	16	黒	10	1個
9	9	19	7	1	20	17	黒	10	1個
9	9	19	7	1	20	18	黒	10	1個
9	9	19	7	1	20	19	黒	10	1個
9	9	19	7	1	20	20	黒	10	1個
9	9	19	7	1	20	21	黒	10	1個
9	9	19	7	1	20	22	黒	10	1個
9	9	19	7	1	20	23	黒	10	1個
9	9	19	7	1	20	24	黒	10	1個
9	9	19	7	1	20	25	黒	10	1個
9	9	19	7	1	20	26	黒	10	1個
9	9	19	7	1	20	27	黒	10	1個
9	9	19	7	1	20	28	黒	10	1個
9	9	19	7	1	20	29	黒	10	1個
9	9	19	7	1	20	30	黒	10	1個
9	9	19	7	1	20	31	黒	10	1個
9	9	19	7	1	20	32	黒	10	1個
9	9	19	7	1	20	33	黒	10	1個
9	9	19	7	1	20	34	黒	10	1個
9	9	19	7	1	20	35	黒	10	1個
9	9	19	7	1	20	36	黒	10	1個
9	9	19	7	1	20	37	黒	10	1個
9	9	19	7	1	20	38	黒	10	1個
9	9	19	7	1	20	39	黒	10	1個
9	9	19	7	1	20	40	黒	10	1個
9	9	19	7	1	20	41	黒	10	1個
9	9	19	7	1	20	42	黒	10	1個
9	9	19	7	1	20	43	黒	10	1個
9	9	19	7	1	20	44	黒	10	1個
9	9	19	7	1	20	45	黒	10	1個
9	9	19	7	1	20	46	黒	10	1個
9	9	19	7	1	20	47	黒	10	1個
9	9	19	7	1	20	48	黒	10	1個
9	9	19	7	1	20	49	黒	10	1個
9	9	19	7	1	20	50	黒	10	1個
18	16	30	12	1	25	1	黒	10	1個
18	16	30	12	1	25	2	黒	10	1個
18	16	30	12	1	25	3	黒	10	1個
18	16	30	12	1	25	4	黒	10	1個
18	16	30	12	1	25	5	黒	10	1個
18	16	30	12	1	25	6	黒	10	1個
18	16	30	12	1	25	7	黒	10	1個
18	16	30	12	1	25	8	黒	10	1個
18	16	30	12	1	25	9	黒	10	1個
18	16	30	12	1	25	10	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

52円 ( 57円 )	在庫品1日目当日出荷可能
89円 ( 98円 )	在庫品1日目当日出荷可能
162円 ( 178円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
222円 ( 244円 )	在庫品1日目当日出荷可能
294円 ( 323円 )	在庫品1日目当日出荷可能
342円 ( 376円 )	在庫品1日目当日出荷可能
391円 ( 430円 )	在庫品1日目当日出荷可能
491円 ( 540円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
594円 ( 653円 )	在庫品1日目当日出荷可能
631円 ( 694円 )	在庫品1日目当日出荷可能
624円 ( 686円 )	在庫品1日目当日出荷可能
733円 ( 806円 )	在庫品1日目当日出荷可能
879円 ( 967円 )	在庫品1日目当日出荷可能
838円 ( 922円 )	在庫品1日目当日出荷可能
913円 ( 1,004円 )	在庫品1日目当日出荷可能
1,054円 ( 1,159円 )	在庫品1日目当日出荷可能
1,112円 ( 1,223円 )	在庫品1日目当日出荷可能
1,168円 ( 1,285円 )	在庫品1日目当日出荷可能
1,005円 ( 1,106円 )	在庫品1日目当日出荷可能
1,053円 ( 1,158円 )	在庫品1日目当日出荷可能
1,098円 ( 1,208円 )	在庫品1日目当日出荷可能
1,145円 ( 1,260円 )	在庫品1日目当日出荷可能
1,457円 ( 1,603円 )	在庫品1日目当日出荷可能
1,238円 ( 1,362円 )	在庫品1日目当日出荷可能
1,287円 ( 1,416円 )	在庫品1日目当日出荷可能
1,333円 ( 1,466円 )	在庫品1日目当日出荷可能
1,381円 ( 1,519円 )	在庫品1日目当日出荷可能
1,743円 ( 1,917円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,522円 ( 1,674円 )	在庫品1日目当日出荷可能
1,565円 ( 1,722円 )	在庫品1日目当日出荷可能
1,759円 ( 1,935円 )	在庫品1日目当日出荷可能
2,028円 ( 2,231円 )	在庫品1日目当日出荷可能
1,706円 ( 1,877円 )	在庫品1日目当日出荷可能
1,753円 ( 1,928円 )	在庫品1日目当日出荷可能
2,199円 ( 2,419円 )	在庫品1日目当日出荷可能
1,843円 ( 2,027円 )	在庫品1日目当日出荷可能
2,309円 ( 2,540円 )	在庫品1日目当日出荷可能
1,938円 ( 2,132円 )	在庫品1日目当日出荷可能
1,982円 ( 2,180円 )	在庫品1日目当日出荷可能
2,213円 ( 2,434円 )	在庫品1日目当日出荷可能
2,076円 ( 2,284円 )	在庫品1日目当日出荷可能
2,123円 ( 2,335円 )	在庫品1日目当日出荷可能
2,167円 ( 2,384円 )	在庫品1日目当日出荷可能
2,214円 ( 2,435円 )	在庫品1日目当日出荷可能
2,260円 ( 2,486円 )	在庫品1日目当日出荷可能
2,304円 ( 2,534円 )	在庫品1日目当日出荷可能
2,672円 ( 2,939円 )	在庫品1日目当日出荷可能
60円 ( 66円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
181円 ( 199円 )	在庫品1日目当日出荷可能
241円 ( 265円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	在庫品1日目当日出荷可能
431円 ( 474円 )	在庫品1日目当日出荷可能
462円 ( 508円 )	在庫品1日目当日出荷可能
591円 ( 650円 )	在庫品1日目当日出荷可能
593円 ( 652円 )	在庫品1日目当日出荷可能
795円 ( 875円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

ローコストで大量生産される専用機のケーブルガイドに最適な標準タイプのプラレールチェーン。
【特長】
・サイズは、ケーブルを1本から収納できる小さいタイプから揃っている。
・外からでもケーブルの内容を確認することができる。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
取付金具は含まれておりません。詳細はこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
プラレールチェーン HPUシリーズ標準タイプフラップ開閉
安全性、耐久性に優れたケーブルキャリアです。滑らかな動きが特長です。
日本ピスコ
プラレールチェーンHPU/HPO/HPK/HPCシリーズ用取付金具
日本ピスコ製のHPUシリーズのレールチェーン用取付金具です。
日本ピスコ
プラレールチェーン低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ
低発塵、低騒音のケーブルキャリアです。摺動部の無いヒンジ連結を採用しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
